ドライリン 伸縮型レール

ドライリンNT 伸縮型レール

ストローク長さ100mm~600mm、無段階式に長さ調節が可能な無潤滑の伸縮型リニアガイド。 この伸縮型ガイドは、アルマイト処理アルミニウム製レールと、イグリデュール樹脂製スライド部で構成されています。高性能ポリマー「イグリデュール」には固体潤滑材が配合されているため、無給油・無潤滑で使用できます。 メンテナンスフリーで衛生を重視した環境でもご使用いただけます。 グリスも潤滑油も使わないため、他製品や機械を汚染することがありません。 クリーンルーム内での採用もあります。 また、粉塵や汚れ、切粉の発生する環境でも、無潤滑には大きな利点があります。 粒子がガイドにこびりつくことがないため、汚れの発生する環境でも使用可能です。 オプションでレール端緒と中央でホールドできるストッパーが付けられます。 間隔を選択できる細かいホールド機能も可能です。

伸縮型レール
特長

堅牢な樹脂/アルミニウム仕様

軽量

低コスト

耐食性

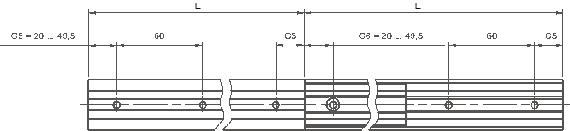

NT-35-L

拡張タイプ NT-35-"L"
NT-60-
拡張タイプ NT-60-"L"
NT-35-

過拡張タイプ NT-35-"L"-"L+20"
NT-60-

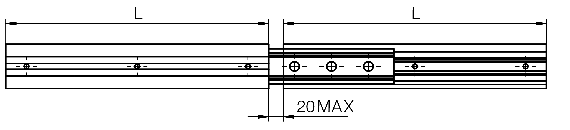

過拡張タイプ NT-60-"L"-"L+20"
NT-35-

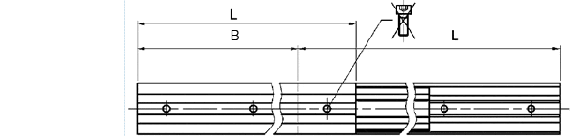

部分拡張タイプ NT-35-"L"-"B"
NT-60-

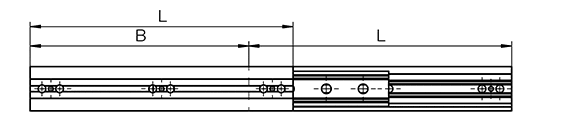

部分拡張タイプ NT-60-"L"-"B"

推奨: 算出されたF最大値は、手動操作のためのものです。これより高い荷重も可能ですが、その場合は駆動力もさらに高いものが求められます。


製品一覧
製品番号:
寸法 [mm]
製品番号 b H L. min. L. max.
 NT-35 35 19 100 600 お問合せ
 NT-60 60 24 200 1000 お問合せ
その他、ご希望の製品に関して:
