drylin R シャフトガイド - メンテナンス不要のソリューション
頑丈で高精度
ドライリンR 丸軸リニアガイドは、リニアガイドシステム向けの耐摩耗性に優れたポリマーを使って作られました。標準ボールブッシュと寸法互換性があります。また、丸軸リニアガイドやスライド部の特殊形状により、過酷な環境条件下でも、強靭性と精度が保証されています。
このページでわかること：
ドライリンR 丸軸リニアガイドを選ぶ理由
非常に簡単に交換可能
多くのボール循環式リニアガイドと寸法互換性あり
ステンレスはFDA準拠
衛生仕様で、食品産業や医薬品業界に適用可能
高精度
摺動部のベアリングはすきま調整可能
頑丈でフレキシブル
全方向からの荷重を吸収
静音運転
低振動で静音動作
軸表面の粉塵を押し出す無潤滑スライド部

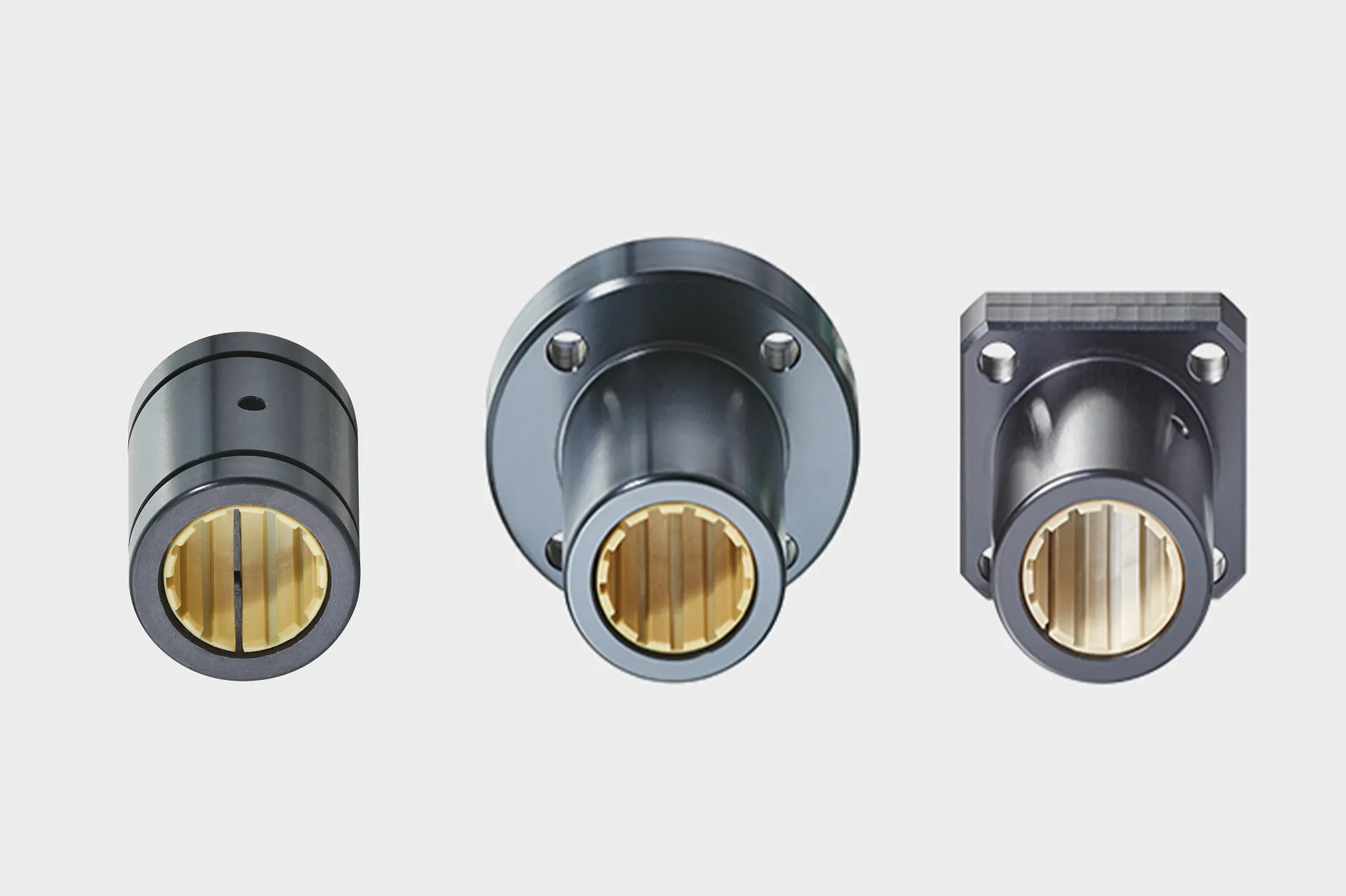

ドライリン R 丸軸リニアガイドの構成部品
木製軸の試験
木材の摩耗
当社では、材質の摩擦係数や摩耗率に関する試験を実施しています。イグリデュールJおよびJ4製のスライド部を様々な木製軸で試験し、金属製軸との比較を行いました。
ドライリンR リニアガイド
メリット一覧
- 100%無潤滑
- 再循環ボールベアリングと寸法が同じ
- 幅広いハウジング形状
- シャフト、シャフトエンドブロック、アクセサリーの在庫あり
- 8種類のシャフト材質
- 交換可能なスライド部
- VAステンレス製ハウジングの在庫あり
ドライリンR 丸軸リニアガイドの設計
丸軸リニアガイド用フローティングベアリング
ドライリンRのフローティングベアリングは、平行軸で行う作業に適しています。形状的な特徴から、軸芯のずれおよび平行度の誤差が吸収され、また駆動機構から最も遠い軸に使用するのが適当です。
| 特性 | イグス滑り軸受 の特徴 | 転がり軸受 の特徴 | イグスすべり軸受 の技術データ | 転がり軸受 の技術データ | 特に関連性の高い産業分野： |
|---|---|---|---|---|---|
| 繰り返し精度 | ＋ | +++ | 0.02 ～ 0.15mm | 0.001～0.01mm | 工作機械、CNC加工、電子機器製造 |
| 完全に無潤滑 | +++ | ＋ | 医療機器、包装・食品機械、クリーンルーム、消費財 | ||
| メンテナンスフリー | +++ | ＋ | 多くの産業機械 | ||
| 軽量のメリット | +++ | ＋ | アルミ約2.7g/cm³ ポリマー約1.5g/cm³ | スチール約7.8g/cm³ | 搬送装置、オートメーション、研究室、レジャー用品 |
| 低荷重で高速運動 | +++ | ＋ | 包装機械、搬送システム、オートメーション | ||
| 高荷重で高速運動 | ＋ | +++ | 包装機械、搬送システム、オートメーション | ||
| ストローク長ばらつきへの対応 | +++ | ++ | カメラスライダー、繊維機械 | ||
| 摩擦係数 | ＋ | +++ | 0.15 - 0.3 µ | 0.001～0.05µ | 手動調整、旋回 |
| 汚れへの耐性 | +++ | ＋ | 包装機械、石材加工機、繊維機械、紙加工機、塗装システム | ||
| 騒音低減 ¹ | +++ | ++ | 45～60dB | 60～70dB | 薬品機器、研究施設、家具・什器 |
| 価格メリット | +++ | ++ | 多くの産業機械 | ||
| 耐食性 | ++ | ＋ | 充填機、薬品機械、食品機械 | ||
| 磁性 | ＋ | +++ | 樹脂、アルミ | スチール | 薬品機械、試験装置 |
| 耐薬品性 | +++ | ＋ | 1.4751 + イグリデュールX | 1.4112 | 薬品機械、食品機械、電気めっき装置、充填機 |
| モジュールの互換性 | +++ | ＋ | 冶具工具、自動化の組立ライン | ||
| 振動のない静音走行 | +++ | ++ | カメラスライダー、検査機械、薬品機械、3Dプリンター | ||
| 短いストロークへの適性 | +++ | ＋ | 繊維機械、ハンドリング装置 | ||
| 組み立てが容易で交換も迅速 | +++ | ＋ | 冶具工具、自動化の組立ライン | ||
| 剛性 | ＋ | +++ | 工作機械、CNC加工、電子機器製造 | ||
| 10m以上の長いストローク | ++ | ＋ | カメラ装置、コンベアシステム、マテリアルハンドリング | ||
| 耐熱性 | +++ | ＋ | 最高250°C | 薬品 | |
| 滑らかな走行 | ＋ | +++ | 手動調整 | ||
| 最大加速度 ² | +++ | ++ | 50m/s² | 15m/s² | 自動化装置、搬送システム |
| 最高速度 ² | +++ | ＋ | 30 m/s | 5 ～ 10m/s | 自動化装置、搬送システム |
- 弊社試験施設で測定、ストローク400 mm 、手動調整
- 低荷重時、取付サイズにより0.1～5 kg
特性+++ 強い ++ 普通 + 弱い
