ドライリンZLW リニアアクチュエータ - 固定方法

リニアアクチュエータ ドライリンZLWには、さまざまな固定方法があります(クランプあるいはスライドナットは製品に含まれています):

駆動方向は選択可能。汚れを防ぐには高い場所への設置をお勧めします。

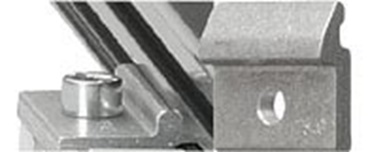

1. クランプ

アルミニウム製レール(品番 75.40)等へ簡単に固定できるクランプです。

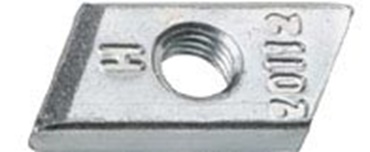

2. スライドナット

スライドナットは3面(1040: 左、右、下)、または2面(0630: 左、右) 、あるいはセンサー取付、近接スイッチの位置決めを可能にします。

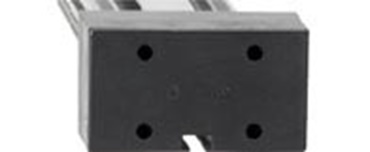

3. ねじ留め

フェース取付け用のねじ穴を開けることが可能です。
納品に含まれます
納品に含まれます
ねじ: 4 x M6/M4

組立・設置の注意:

エンドブロックを物理的なストッパーとして使用しないでください。 最低でも駆動軸1回転分に相当する距離を、両端に設けてください。 エンドブロックが他の機械要素とぶつかる恐れがある場合、キャリッジ両側のゆとりを減らしてください。
リニアアクチュエータの固定と接続について詳しくは、直接当社までお問合せください: Tel. 03-5819-2030

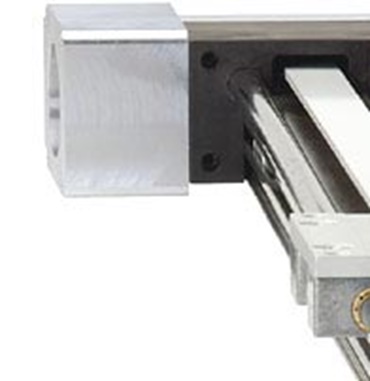

モーターフランジ

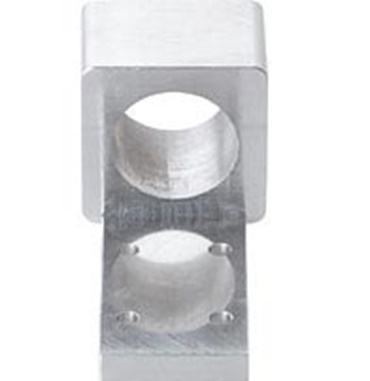

モーターフランジは取付ねじ4本で、エンドブロックに取付けられます。さまざまなバリエーションがあります。

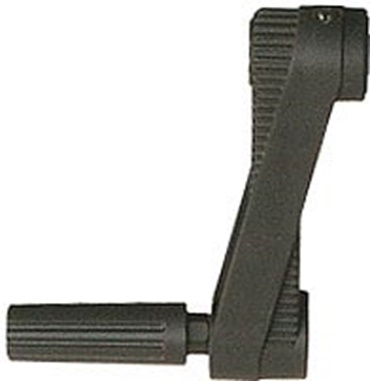

ドライリンZLW リニアアクチュエータは、ご希望によりハンドル付の納品も可能です。

製品番号 適合リニアユニット モータ種類 材質
MF-0630-NEMA17-S ZLW-0630 NEMA17 アルミニウム、クリアアルマイト処理 お問合せ カートに入れる
MF-1040-NEMA17-S ZLW-1040 NEMA17 アルミニウム、クリアアルマイト処理 お問合せ カートに入れる
MF-2260-NEMA23-S ZLW-1040 NEMA23/23XL アルミニウム、クリアアルマイト処理 お問合せ カートに入れる
MF-1660-NEMA34-S ZLW-1660 NEMA34 アルミニウム、ブラックアルマイト加工 お問合せ カートに入れる
MF-0630-DC0310 お問合せ カートに入れる
MF-1040-DC0310 お問合せ カートに入れる
MF-1040-DC0350 お問合せ カートに入れる
MF-2040-DC0260 お問合せ カートに入れる
MF-3648-DC0350 お問合せ カートに入れる
MF-3648-DC0350-L お問合せ カートに入れる
MF-0412-DC0260-M お問合せ カートに入れる
MF-0412-DC0310-M お問合せ カートに入れる
MF-0412-NEMA11-M お問合せ カートに入れる
MF-0412-NEMA17-M お問合せ カートに入れる
MF-0415-DC0310-M お問合せ カートに入れる
MF-0415-DC0350-M お問合せ カートに入れる
MF-0415-NEMA17-M お問合せ カートに入れる
MF-0415-NEMA23-M お問合せ カートに入れる
MF-0630-DC0260 お問合せ カートに入れる
MF-0630-DC0350 お問合せ カートに入れる
MF-0630-DC0420 お問合せ カートに入れる
MF-0630-OD-DC0260 お問合せ カートに入れる
MF-0630-OD-DC0310 お問合せ カートに入れる
MF-0630-OD-DC0350 お問合せ カートに入れる
MF-0630-OD-DC0420 お問合せ カートに入れる
MF-0630-OD-NEMA17-S お問合せ カートに入れる
MF-0630-OD-NEMA23-S お問合せ カートに入れる
MF-0660-DC0260 お問合せ カートに入れる
MF-0660-DC0310 お問合せ カートに入れる
MF-0660-DC0350 お問合せ カートに入れる
MF-0660-NEMA17-S お問合せ カートに入れる
MF-0660-NEMA23-S お問合せ カートに入れる
MF-10120-NEMA23-S お問合せ カートに入れる
MF-1040-DC0260 お問合せ カートに入れる
MF-1040-DC0420 お問合せ カートに入れる
MF-1040-GEAR60 お問合せ カートに入れる
MF-1040-OD-DC0260 お問合せ カートに入れる
MF-1040-OD-DC0310 お問合せ カートに入れる
MF-1040-OD-DC0350 お問合せ カートに入れる
MF-1040-OD-DC0420 お問合せ カートに入れる
MF-1040-OD-GEAR60 お問合せ カートに入れる
MF-1040-OD-NEMA17-S お問合せ カートに入れる
MF-1040-OD-NEMA23-S お問合せ カートに入れる
MF-1123-NEMA17-AL お問合せ カートに入れる
MF-1123-NEMA23-AL お問合せ カートに入れる
MF-1660-DC0350 お問合せ カートに入れる
MF-1660-DC0420 お問合せ カートに入れる
MF-1660-GEAR60 お問合せ カートに入れる
MF-1660-NEMA23-S お問合せ カートに入れる
MF-1660-OD-DC0420 お問合せ カートに入れる
MF-1660-OD-GEAR60 お問合せ カートに入れる
MF-1660-OD-NEMA23-S お問合せ カートに入れる
MF-1660-OD-NEMA34-S お問合せ カートに入れる
MF-20120-DC0420-S お問合せ カートに入れる
MF-20120-GEAR60-S お問合せ カートに入れる
MF-20120-GEAR60-S-ES お問合せ カートに入れる
MF-20120-NEMA34-S お問合せ カートに入れる
MF-2040-DC0420 お問合せ カートに入れる
MF-2040-GEAR60 お問合せ カートに入れる
MF-2530-NEMA23-S お問合せ カートに入れる
MF-3648-DC0310 お問合せ カートに入れる
MF-3648-DC0350XL お問合せ カートに入れる
MF-3648-GEAR60 お問合せ カートに入れる
MF-1123-NEMA17 SAW-0630 NEMA17 高性能ポリマー、ブラック お問合せ カートに入れる
MF-2040-NEMA23-S お問合せ カートに入れる
MF-3648-NEMA23 お問合せ カートに入れる
MF-3648-NEMA34 お問合せ カートに入れる
MF-3648-NEMA34-XL お問合せ カートに入れる
MF-1123-DC0310 お問合せ カートに入れる
MF-2040-DC0310 お問合せ カートに入れる
MF-2040-DC0350 お問合せ カートに入れる
MF-2040-NEMA17 お問合せ カートに入れる
MF-1040-NEMA34-L ZLW-1040 NEMA34 アルミニウム、クリアアルマイト処理 お問合せ カートに入れる
MF-0630-NEMA23-S ZLW-0630 NEMA23/23XL アルミニウム、クリアアルマイト処理 お問合せ カートに入れる
その他、ご希望の製品に関して:
マイカタログ マイカタログ

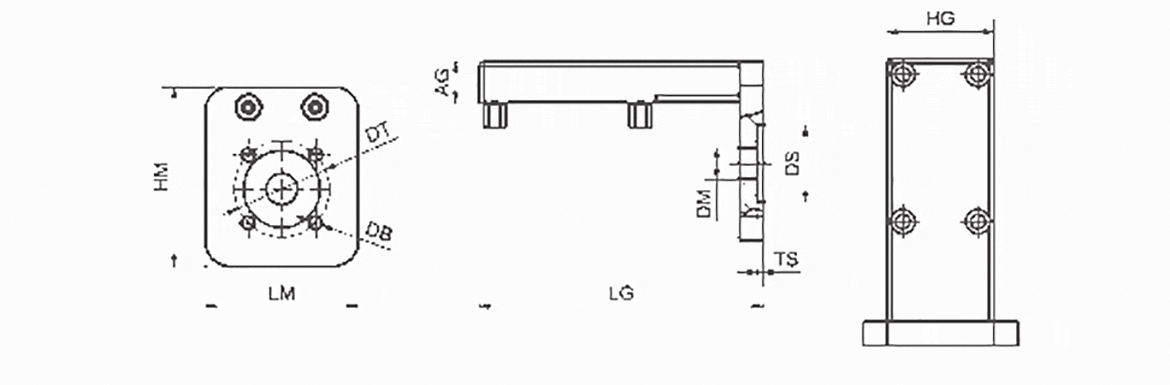

ドライリンZLW リニアアクチュエータ用取付ブラケット

歯付きベルト駆動アクチュエータ ドライリンZLWの取付ブラケットです。
