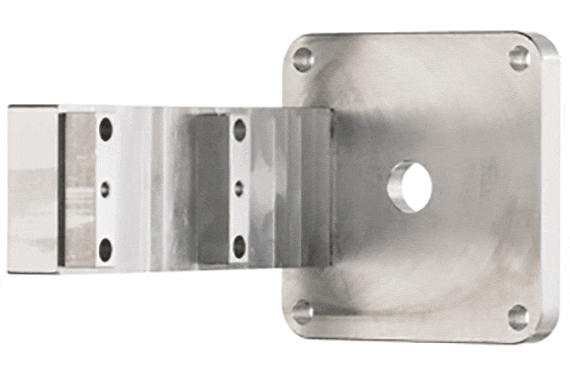

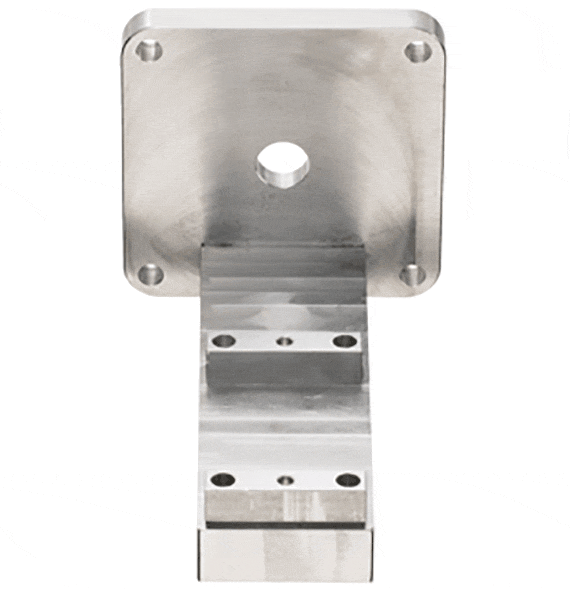

ZLW – NEMAモーターフランジ、標準品

ZLW リニアアクチュエータ用モータフランジ

簡単・迅速に、お選びのNEMAモータにドライリン リニアアクチュエータを接続可能になりました。

各NEMAモーターフランジに対して2種類のベースプレート長さ。その他寸法はお問合せください。

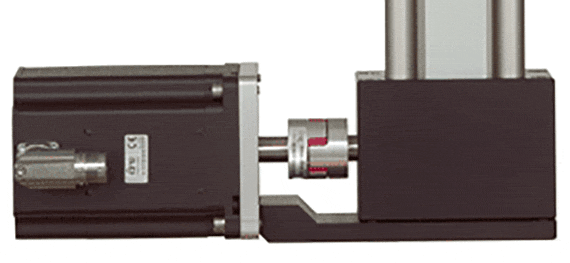

S仕様（コンパクト仕様）はイグスカップリング対応

適合するリニアアクチュエータは、以下のリンク参照:

ドライリンZLW - リニアアクチュエータ

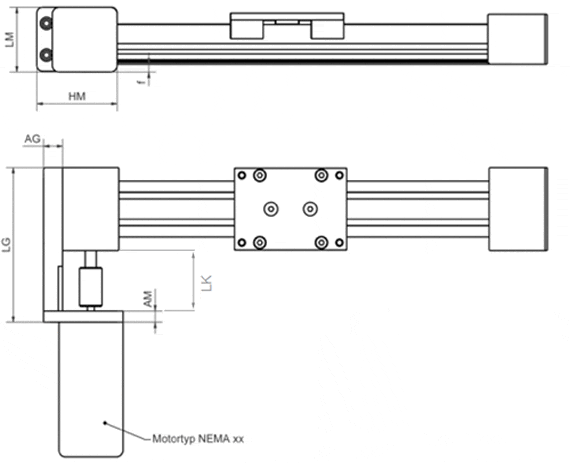

製品番号   ベースプレート     モーターフランジ
  AG LG LK AM HM LM f
19営業日で出荷 (※ドイツ在庫有りの場合) MF-0630-NEMA23-L 12 110.5 46.5 10 59 56 17 11,550円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) MF-1040-NEMA23-L 17 138 54 10 70.7 56.4 7 13,328円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) MF-1040-NEMA34-L 17 138 54 10 85 85 20.5 13,994円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) MF-0630-NEMA23-S 12 99.5 35.5 10 59 56 17 11,550円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) MF-1040-NEMA34-S 17 119 35 10 85 85 20.5 お問合せ カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

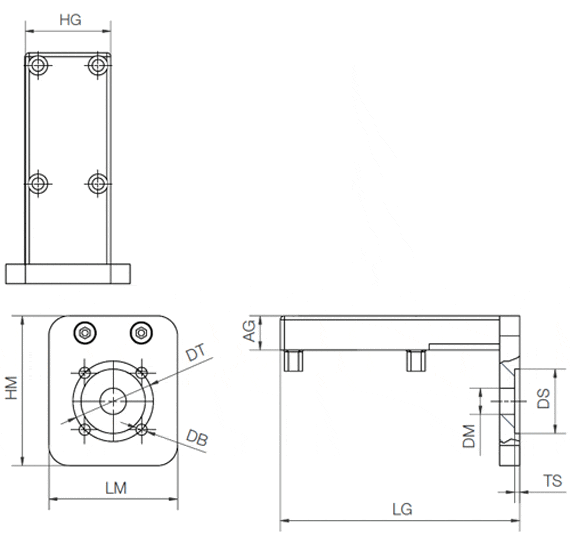

ZLW – モーターフランジ、カスタム品

製品番号 対応製品 ベースプレート モータ固定プレート
LG HG AG HM LM DT DM DS TS DB
MF-1040-xx ZLW-1040/ZLW-1080 138 44 77 * * * * * * *  お問合せ
MF-0630-xx-xx ZLW-0630 110,5 28 12 * * * * * * *  お問合せ
* モータタイプごとに値を記入してください。

さらに詳しい情報:

リニアアクチュエータ - ドライリンZLW
19営業日で出荷 (※ドイツ在庫有りの場合)
納期はお問合せ
