ドライリンN 薄型リニアガイド用キャリッジ 予圧型 NW-22-27-60P

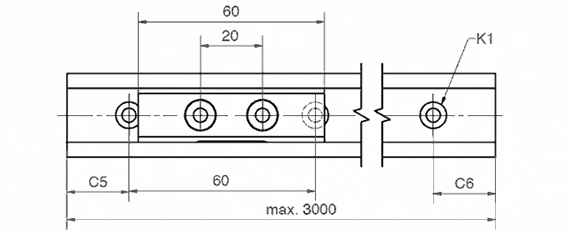

品番 最大レール長さ a C4 A3 C5=C6 h h1 K1* ly lz レール重量 価格 / m
  [L 最大]       最小 max.       [mm2] [mm2] [g/m]
7営業日で出荷可能 NS-01-27 3000 27 60 0 20 20/49,5 9 1.1 M4 6524 588 290 5,181円 カートに入れる
納期はお問合せ NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1.1 0 6524 588 290 4,873円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1.1 M4 6524 588 290 6,204円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

取付け穴のないレールをご注文の際には、「取付け穴なし」とご記入ください。

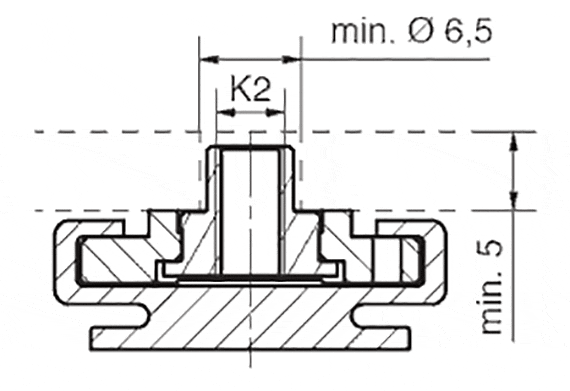

* ヘッドが低い円筒型ねじ用

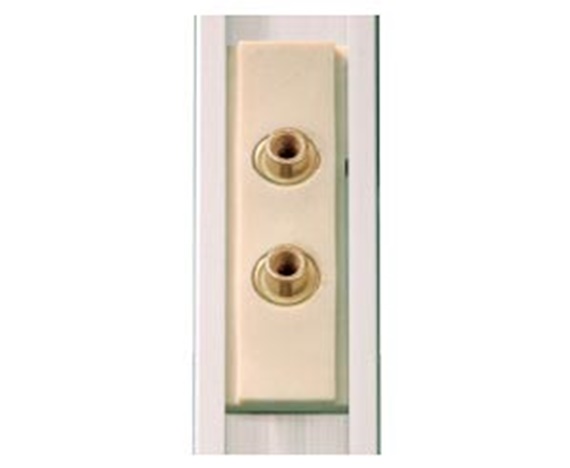

バージョン22: 一体成形型樹脂製キャリッジ、ねじ山付き

製品番号 キャリッジ重量
  [g]
7営業日で出荷可能 NW-22-27-60-P 12 1,084円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

組立品の問合せ方法

いくつかのステップで構成:

1. キャリッジ数の選択
2. キャリッジ種類の選択
3. レールの長さの入力（mm）
4. キャリッジオプションの選択
5. レールオプションの選択

ヒント:

詳細情報は上の図や表、下のリンクページをご参照ください。 フローティングバリエーションの詳細な仕様は、「設計の基本」をご覧ください。

ドライリンNK-22-27-60P – 組立品

ステップ 1

必要なキャリッジ数を入れてください

technical drawing
キャリッジ数:
次へ
ドライリンN - テクニカルデータ
ドライリンN - 設計の基本

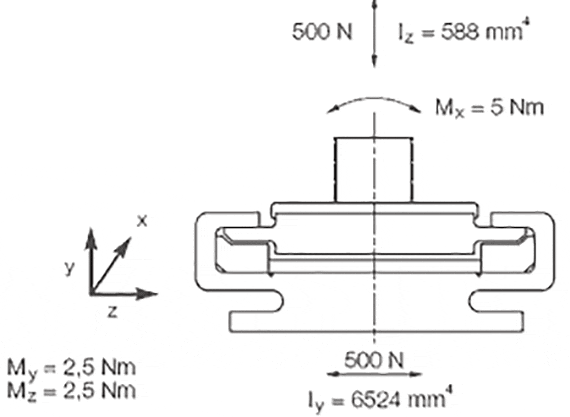

許容静荷重および慣性モーメント
7営業日で出荷可能
19営業日で出荷 (※ドイツ在庫有りの場合)
納期はお問合せ
