ドライリンN - 薄型リニアガイド NK-22-17-40

ドライリンN 薄型ガイドレール

品番 最大レール長さ a C4 A3 C5=C6 h h1 K1* ly lz レール重量 価格 / m
  [L 最大]       最小 max.       [mm2] [mm2] [g/m]
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-17 2000 17 60 0 20 20/49,5 5.5 0.9 M3 1700 120 150 4,301円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-17-AR 2000 17 60 0 20 20/49,5 5.5 0.9 M3 1700 120 150 4,961円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-17-UNGEBOHRT 2000 17 60 0 20 5.5 0.9 M3 1700 120 150 3,850円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

取付け穴のないレールをご注文の際には、「取付け穴なし」とご記入ください。
* ヘッドが低い円筒型ねじ用

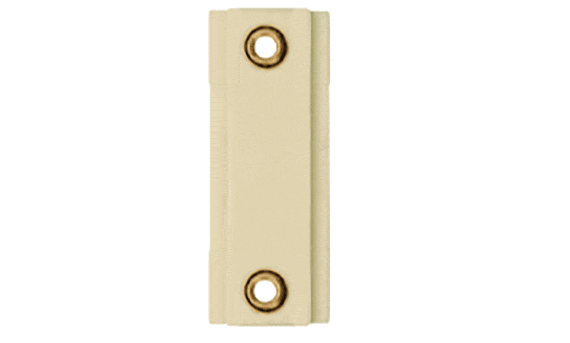

ドライリンN 薄型ガイドキャリッジ NK-02-17

製品番号 特性 キャリッジ重量
    [g]
3～5営業日で出荷可能 NW-22-17-40 ねじ穴付きダブルキャリッジ 2.6 1,004円 カートに入れる
3～5営業日で出荷可能 NW-22-17-40-LLY ねじ穴付きダブルキャリッジ、フローティングベアリング y方向 2.6 1,004円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NW-22-17-40-LLYZ ねじ穴付きダブルキャリッジ、フローティングベアリング yおよびz方向 2.6 1,004円 カートに入れる
3～5営業日で出荷可能 NW-22-17-40-LLZ ねじピン付きダブルキャリッジ、フローティングベアリング z方向 2.6 1,004円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

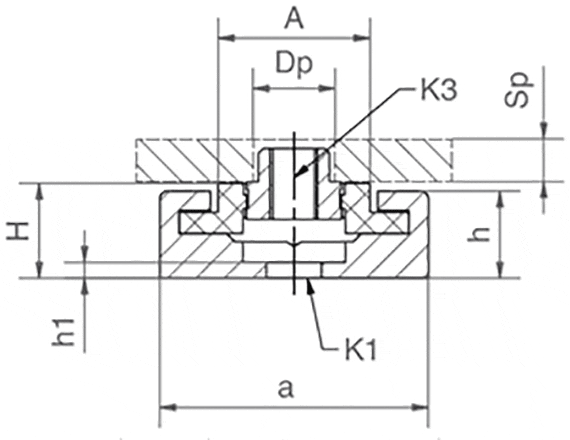

寸法 [mm] - リニアガイド

製品番号 H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. 重量
  ±0,35                       [g/m]
3～5営業日で出荷可能 NW-22-17-40 6 9.6 40 40 28 0 0 M3 2.5 5 2.6
3～5営業日で出荷可能 NW-22-17-40-LLY 6 9.6 40 40 28 0 0 M3 2.5 5 2.6
19営業日で出荷 (※ドイツ在庫有りの場合) NW-22-17-40-LLYZ 6 9.6 40 40 28 0 0 M3 2.5 5 2.6
3～5営業日で出荷可能 NW-22-17-40-LLZ 6 9.6 40 40 28 0 0 M3 2.5 5 2.6
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

組立品の問合せ方法

いくつかのステップで構成:

1. キャリッジ数の選択
2. キャリッジ種類の選択
3. レールの長さの入力（mm）
4. キャリッジオプションの選択
5. レールオプションの選択

ヒント:

詳しくは下の図、または以下のリンク先ページをご覧ください。 フローティングベアリングの正確なデータは、「設計の基本」をご覧ください。
1

フローティングベアリングなし

2

Z方向のフローティングベアリング

3

Y方向のフローティングベアリング

4

yz方向のフローティングベアリング

ドライリンNK – 組立品

ステップ 1

必要なキャリッジ数を入れてください

technical drawing
キャリッジ数:
次へ
ドライリンN - テクニカルデータ
ドライリンN - 設計の基本

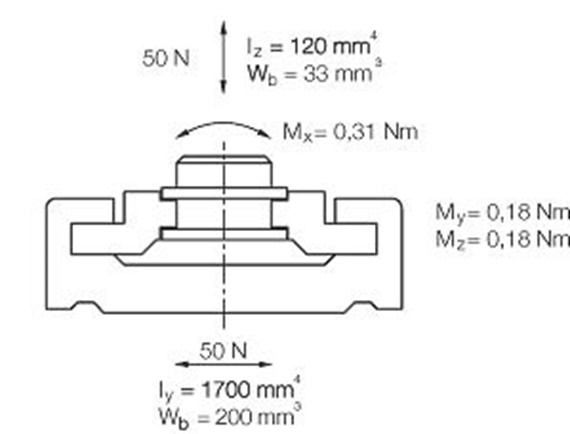

許容静荷重および慣性モーメント

A = 穴 最小Ø5mm
B = ねじ深さ
C = ねじ M3
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
