  1. ホーム
  2. リニアガイド
  3. 薄型リニアガイド NK-02-80

ドライリンN - 薄型リニアガイド NK-02-80

バージョン02: 標準タイプ ねじ山付き
バージョン12: 一体成形型 ねじ山付き
製品番号 最大レール長さ a C4 A3 C5=C6 h h1 K1* ly lz レール重量 価格 / m
  [L 最大]       最小 max.       [mm2] [mm2] [g/m]
7営業日で出荷可能 NS-01-80 4000 80 150 40 25 99.5 11 1.5 M4 271200 2900 1140 8,459円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-80-AR 4000 80 150 0 20 99.5 11 1.5 27120 2900 1140 10,230円 カートに入れる
納期はお問合せ NS-01-80-UNGEBOHRT 4000 80 0 0 11 1.5 27120 2900 1140 7,590円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

取付け穴のないレールをご注文の際には、「取付け穴なし」とご記入ください。
* ヘッドが低い円筒型ねじ用

バージョン02: 標準タイプ ねじ山付き

製品番号 特性 キャリッジ重量
    [g]
7営業日で出荷可能 NW-02-80 標準キャリッジ 100 1,492円 カートに入れる
7営業日で出荷可能 NW-02-80-LLY 標準キャリッジ、フローティングベアリング y方向 100 1,492円 カートに入れる
7営業日で出荷可能 NW-02-80-LLZ 標準キャリッジ、フローティングベアリング z方向 100 1,492円 カートに入れる
7営業日で出荷可能 NW-02-80-LLYZ 標準キャリッジ、フローティングベアリング yおよびz方向 100 1,492円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン02: 寸法表 [mm] - ガイドキャリッジ

製品番号 H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. 重量
  ±0,35                       [g/m]
7営業日で出荷可能 NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン12: 一体成形型 ねじ山付き

製品番号 特性 キャリッジ重量
   : [g]
7営業日で出荷可能 NW-12-80 射出成形キャリッジ 100 1,492円 カートに入れる
7営業日で出荷可能 NW-12-80-LLY 射出成形キャリッジ、フローティングベアリング y方向 100 1,492円 カートに入れる
7営業日で出荷可能 NW-12-80-LLZ 射出成形キャリッジ、フローティングベアリング z方向 100 1,492円 カートに入れる
7営業日で出荷可能 NW-12-80-LLYZ 射出成形キャリッジ、フローティングベアリング yとz方向 100 1,492円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン12: 寸法表 [mm] - ガイドキャリッジ

製品番号 H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. 重量
  ±0,35                       [g/m]
7営業日で出荷可能 NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
7営業日で出荷可能 NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

組立品の問合せ方法

いくつかのステップで構成:

1. キャリッジ数を選択
2. キャリッジの種類を選択
3. レールの長さを入れる（mm）
4. キャリッジのオプションを選択
5. レールのオプションを選択

ヒント:

詳しくは下の図、または以下のリンク先ページをご覧ください。 フローティングベアリングの正確なデータは、「設計の基本」をご覧ください。
1

フローティングベアリングなし

2

Z方向のフローティングベアリング

3

Y方向のフローティングベアリング

4

yz方向のフローティングベアリング

ドライリンNK – 組立品

ステップ 1

必要なキャリッジ数を入れてください

technical drawing
キャリッジ数:
次へ
ドライリンN - テクニカルデータ
ドライリンN - 設計の基本
* 型式NW-12-80のキャリッジ長さ : 83 mm
M4 (最大締付トルク 1.2 Nm)

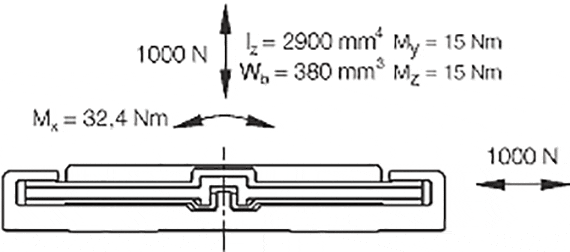

許容静荷重および慣性モーメント

A = ねじ深さ 最大6.5mm
B = M4 (最大締付けトルク 2.0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
7営業日で出荷可能
19営業日で出荷 (※ドイツ在庫有りの場合)
納期はお問合せ
