  3. 薄型リニアガイド NK-02-40

ドライリンN - 薄型リニアガイド NK-02-40

バージョン02: ねじ山付き

品番 最大レール長さ a C4 A3 C5=C6 h h1 K1* ly lz レール重量 価格 / m
  [L 最大]       最小 max.       [mm2] [mm2] [g/m]
3～5営業日で出荷可能 NS-01-40 3000 40 60 0 20 20/49,5 8.7 1.3 M4 26400 970 450 6,831円 カートに入れる
3～5営業日で出荷可能 NS-01-40-UNGEBOHRT 3000 40 0 0 0 8.7 1.3 26400 970 450 15,972円 カートに入れる
19営業日で出荷 (※ドイツ在庫有りの場合) NS-01-40-AR 3000 40 60 0 20 20/49,5 8.7 1.3 M4 26400 970 450 7,942円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

取付け穴のないレールをご注文の際には、「取付け穴なし」とご記入ください。
* ヘッドが低い円筒型ねじ用

バージョン02: ねじ山付き

製品番号 特性 キャリッジ重量
    [g]
3～5営業日で出荷可能 NW-02-40 キャリッジ、クリップ型、固定ベアリング 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-02-40-LLY キャリッジ、クリップ型、フローティングベアリング y方向 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-02-40-LLZ キャリッジ、クリップ型、フローティングベアリング z方向 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-02-40-LLYZ キャリッジ、クリップ型、フローティングベアリング yおよびz方向 30 1,309円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン02: 寸法表 [mm] - ガイドキャリッジ

製品番号 H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. 重量
  ±0,35                       [g/m]
3～5営業日で出荷可能 NW-02-40 9.5 23 50 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-02-40-LLY 9.5 23 50 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-02-40-LLZ 9.5 23 50 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-02-40-LLYZ 9.5 23 50 40 20 0 0 M4 5 6.5 30
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン12: ねじ山付き

製品番号 特性 キャリッジ重量
    [g]
3～5営業日で出荷可能 NW-12-40 射出成形キャリッジ 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-12-40-LLY 射出成形キャリッジ、フローティングベアリング y方向 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-12-40-LLZ 射出成形キャリッジ、フローティングベアリング z方向 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-12-40-LLYZ 射出成形キャリッジ、フローティングベアリング yとz方向 30 1,309円 カートに入れる
3～5営業日で出荷可能 NW-12-27 射出成形キャリッジ 12.5 797円 カートに入れる
3～5営業日で出荷可能 NW-12-27-80 キャリッジ 25 1,524円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

バージョン12: 寸法表 [mm] - ガイドキャリッジ

製品番号 H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. 重量
  ±0,35                       [g/m]
3～5営業日で出荷可能 NW-12-40 9.5 23 52 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-12-40-LLY 9.5 23 52 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-12-40-LLZ 9.5 23 52 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-12-40-LLYZ 9.5 23 52 40 20 0 0 M4 5 6.5 30
3～5営業日で出荷可能 NW-12-27 9.5 14 34 30 20 0 0 M4 5 6.5 12.5
3～5営業日で出荷可能 NW-12-27-80 0 14 80 76 60 0 1.5 M4 5 6.5 25
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

組立品の問合せ方法

いくつかのステップで構成:

1. キャリッジ数を選択
2. キャリッジの種類を選択
3. レールの長さを入れる（mm）
4. キャリッジのオプションを選択
5. レールのオプションを選択

ヒント:

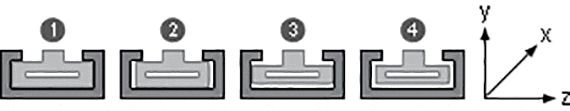

詳しい情報は、上の図および表、または以下のリンク先ページをご覧ください。 フローティングバリエーションの正確なデータは、「設計の基本」をご覧ください。
1

フローティングベアリングなし

2

Z方向のフローティングベアリング

3

Y方向のフローティングベアリング

4

yz方向のフローティングベアリング

ドライリンNK – 組立品

ステップ 1

必要なキャリッジ数を入れてください

technical drawing
キャリッジ数:
次へ
ドライリンN - テクニカルデータ
ドライリンN - 設計の基本
型式NW-12-40のキャリッジ長さ : 52mm
A = M4 (最大締付トルク 1.2Nm)
B = 最小受け穴 Ø 6.5
C = キャップボルト M4、DIN 7984 / DIN 6912 / DIN 84、EN ISO 1707 / EN ISO 7045

許容静荷重および慣性モーメント

オプション:

レール用エンドキャップ、
品番  NSK-40
3～5営業日で出荷可能
3～5営業日で出荷可能
19営業日で出荷 (※ドイツ在庫有りの場合)
