品番 | 最大レール長さ | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | レール重量 | 価格 / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L 最大] | 最小 | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 5,181円 | |
NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 0 | 9 | 1.1 | 0 | 6524 | 588 | 290 | 4,873円 | ||
NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 6,204円 |
取付け穴のないレールをご注文の際には、「取付け穴なし」とご記入ください。
* ヘッドが低い円筒型ねじ用
製品番号 | 特性 | キャリッジ重量 | ||
---|---|---|---|---|
[g] | ||||
NW-02-27-HT | キャリッジ、クリップ型、最大温度130°C | 12.5 | 1,841円 | |
NW-02-27-P | 予圧付きキャリッジ | 12.5 | 737円 | |
NW-02-27-LLY | キャリッジ、フローティングベアリング y方向 | 12.5 | 737円 | |
NW-02-27-LLZ | キャリッジ、フローティングベアリング z方向 | 12.5 | 737円 | |
NW-02-27-LLYZ | キャリッジ、フローティングベアリング yおよびz方向 | 12.5 | 737円 |

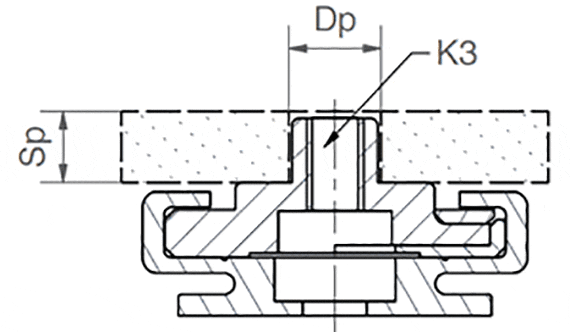

製品番号 | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | 重量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-02-27-HT | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | 6.5 | 12.5 | ||||
NW-02-27-P | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLY | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLYZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 |
フローティングベアリングなし
2Z方向のフローティングベアリング
3Y方向のフローティングベアリング
4yz方向のフローティングベアリング
必要なキャリッジ数を入れてください
