ドライリンZLW - リニアアクチュエータ



ドライリンZLWリニアアクチュエータは、タイミングベルト付のリニアユニットです。全ての可動部に樹脂ベアリングを使用することで、100%メンテナンスフリーで無潤滑。可動部への埃やチップの巻き込みを防ぐことができます。これにより、様々な用途で頑丈さを発揮します。ベーシックまたは標準タイプが選択可能です。

特長

深溝ボールベアリングが組込まれたエンドブロック

樹脂製すべり軸受により無潤滑で動くリニアガイド

様々なキャリッジ長さ

硬質アルマイト処理アルミニウム製レール

PUまたはネオプレン製のタイミングベルト



ベーシック02シリーズ無潤滑のリニアアクチュエータで、グラスファイバー強化のネオプレン製タイミングベルト1本を使用しています。プーリーはステンレス製角型シャフトとポリマー製丸型アダプターで構成され、2つのボールベアリングに取付けられています。ドライブピン四辺6x6mmはステンレス。 樹脂アダプタ(ピン径10mm用)も含まれます。

標準02シリーズ同じく無潤滑のこのリニアガイドは、スチール抗張帯使用のポリウレタン製タイミングベルトで駆動します。プーリと駆動軸(一体)は、スチールもしくはステンレス製で、2つの深溝ボールベアリングに取付けられています。


使用に適する場合:

低荷重で迅速な位置決め

静かな走行

薄型構造

UWタイプは水中使用可能

ベーシックシリーズより低コスト

連続運転

以下の場合は他製品をお勧めします:

高荷重で高加速が必要

位置精度< 0,1 mmが必要

標準タイプはお問合せ頂ければ、タイプ01でも納品可能です。これは、深溝ボールベアリングをイグリデュール樹脂製軸受に置き換えます。

テクニカルデータ、駆動トルク、リニアアクチュエータの構成
ドライリン リニアアクチュエータ - 種類一覧
タイミングベルト軸 ZLW-1660

ZLW-1660

リニアアクチュエータ ドライリンZLW-1660は位置決め用途に最適。取付高さ72mm。ストローク長さは自由に選択可能(最大3000mm)。

ドライリンZLW-1040

ZLW-1040

リニアアクチュエータ ドライリンZLW-1040は位置決め用途に最適。取付高さ45 mm。 ストローク長さは自由に選択可(最大2000mm)。 キャリッジサイズは3種類。

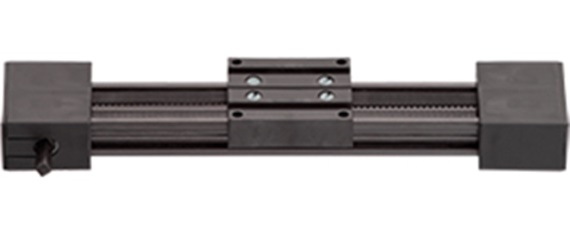

ドライリンZLW-0630

ZLW-0630

リニアアクチュエータ ドライリンZLW-0630は、スペースが限られている場合の、簡単な調整と位置決めに最適。取付高さ31mm。 ストローク長さは自由に選択可能(最大1000mm)。

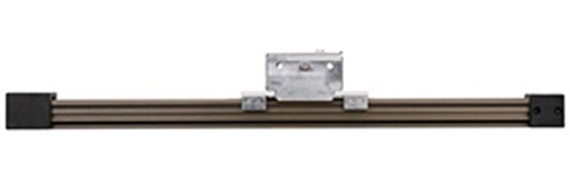

ドライリンZAW-1040

ZAW-1040 カンチレバーアクチュエータ

ZAW-1040 カンチレバーアクチュエータは、駆動パーツは固定され、レール部分が可動します。レールは硬質アルマイト処理アルミニウム製。完全に無潤滑で耐食性があり、軽量で、かつ高加速に対応します。

対向移動リニアアクチュエータ

ZLW-1040-OD 対向移動リニアアクチュエータ

100%メンテナンスフリーで無潤滑のリニアアクチュエータ、反対方向の位置決めがスムーズ。

ZLW-0630-OD リニアアクチュエータ

ZLW-0630-OD 対向移動リニアアクチュエータ

100%メンテナンスフリーで無潤滑のリニアアクチュエータ、反対方向の位置決めがスムーズ。

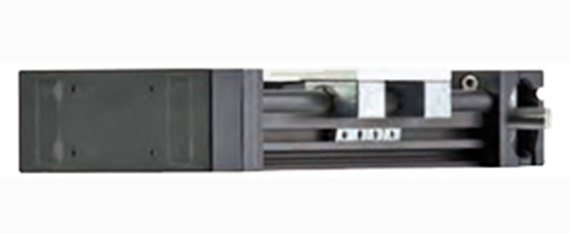

ZLW-1080

ZLW-1080 幅広タイミングベルト付きアクチュエータ

100% メンテナンスフリーで無潤滑のリニアアクチュエータ、迅速な逆方向ポジショニング.

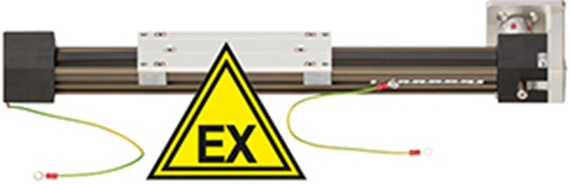

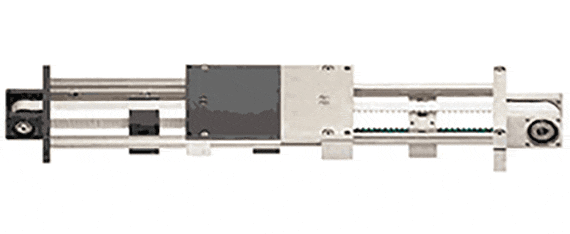

ドライリンZLW: 過酷な環境向けリニアアクチュエータ

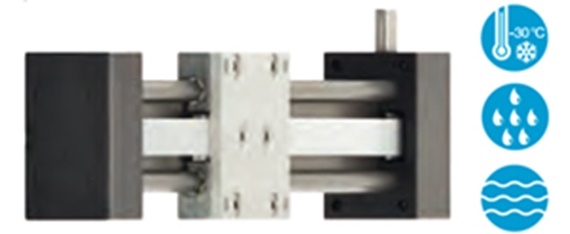

ZLW-1040 リニアアクチュエータ – スペシャリスト

LTタイプは低温使用( ~-30 °C)、UWタイプは水中使用

アクセサリ:
ドライリン ZLW - 固定方法

固定方法

ドライリン リニアアクチュエータZLWは、さまざまな固定方法が可能です。

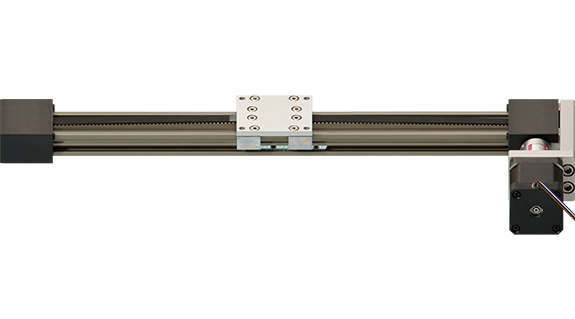

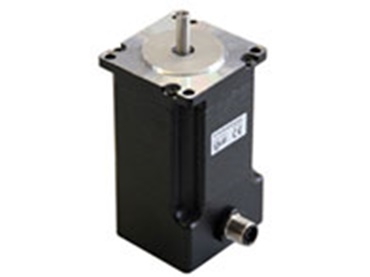

ドライリンEモーター

リニアアクチュエータに対応するドライリンEモータおよびアクセサリ

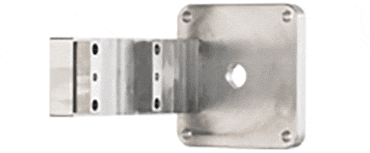

ZLW モーターフランジ

ZLW – NEMAモーターフランジ、標準品/カスタム品

モーターフランジはねじ4本で、エンドブロックに取付けられます。
