ドライリンSHT - スライドテーブル

ドライリンSHTは無潤滑で駆動でき、且つ高い精度で堅牢な製品です。このユニットは様々なシャフト材や送りねじ、キャリッジと機能をつけることが出来ます。SHTシリーズは、手動でもモーターでも駆動させることが出来ます。

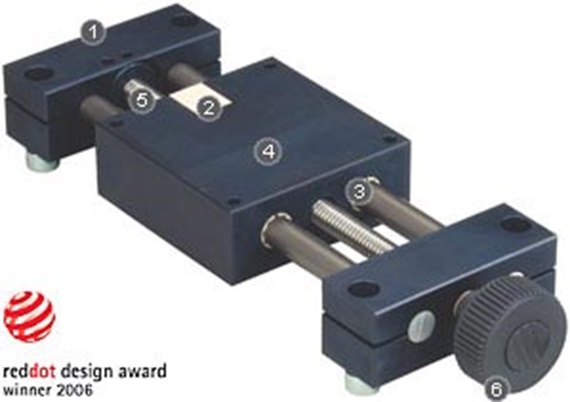

1

ボディはステンレス、アルミニウム、亜鉛または樹脂製

2

ベアリングは樹脂製ナットで、潤滑剤が不要

3

軸材質3種類

4

アルマイト処理アルミニウム製または樹脂製キャリッジ

5

台形ねじは8種類のピッチ、多条ねじは4種類のピッチ

6

スピンドルはご希望の仕様に加工も可能。(スチール、ステンレスまたはアルミニウム製)
位置表示器、クランプおよび手動ハンドルあり






テクニカルデータ

スライド部材質: イグリデュールJ
軸材質: 硬質アルマイト処理アルミニウム
Cf53(S50C)
ステンレス
スピンドル材質: スチール
ステンレス
硬質アルマイト処理アルミニウム

使用に適する場合:

簡単な位置調整

環境条件が過酷な場合

経済的ですぐに取付けできる製品が必要

耐食性が必要

走行の静音性が必要

以下の場合は他製品をお勧めします:

高荷重で高加速が必要

位置精度< 0.1 mmが必要

連続運転で高い走行特性が必要

ドライリンSHTスライドテーブル タイプ一覧
ドライリンSHT - 標準タイプ
SHT - 標準タイプ

頑丈な設計

3サイズ

様々な材質の軸とスピンドル

メンテナンスフリーで優れた耐食性

TR 10 x 2、TR 18 x 4、TR 24 x 5

SHT-PL - 予圧型
SHT-PL - 予圧型

予圧設定型台形ねじナット、予圧:50N

ラジアル方向のすきまはマニュアルで無段階調整が可能

機械加工されたねじ端末により、ハンドホイールまたはモータでの作動が可能

ドライリンSHTC - フレキシブル
SHTC - フレキシブル

高い柔軟性

キャリッジ2個に最適

無潤滑・無給油でメンテナンスフリー

すきま調整可能

SHTS - 高速タイプ
SHTS - 高速タイプ

ピッチ10 x 12、10 x 50、18 x 100

多条ねじ

高速タイプ

無潤滑・無給油でメンテナンスフリー

SHT-FF - クイックリリース機能付高速タイプ
SHT-FF - クイックリリース機能付高速タイプ

アルミニウム製モデル

素早い位置決め向け

セルフロック機能を含む

ストローク長を自由に選択可能

ゼロバックラッシ-台形ねじナット
SHT-ZB - ゼロバックラッシねじナット使用

無潤滑・保守不要

荷重に関わらず高精度

自動調整

静音

錆びない

SHT-BB - ボールベアリングサポート付き
SHT-BB - ボールベアリングサポート付き

高い回転数、高精度

ベルト駆動がラジアル荷重を許容

一定の駆動トルク

アキシアル方向のクリアランスを低減

SHT-20-EWM-HTX 最高180°C
SHT-HTX - 高温環境用

最高+180°C

ステンレス製スピンドル

ベアリング材質:イグリデュールX

アルマイト処理アルミニウム製キャリッジと軸端サポート

ドライリン SHTC-HYD
SHTC-HYD - 衛生使用設計

洗浄可能

ねじ接続部は隆起しており、すきまも意図的に大きく取ってあります

材質: 樹脂およびステンレスVA(SUS304)

ドライリンSHTPスライドテーブル 樹脂を使用し軽量タイプ
ドライリンSHTP ミニ
SHTPミニ - 小型で低コスト

ミニチュアタイプ

非常に軽量

低コスト

耐食性

高性能ポリマー製キャリッジ

および軸端サポート

SHTP - 低コスト
SHTP - 低コスト

頑丈な樹脂設計

軽量

低コスト

耐食性

SHTP - クイックリリース機能付きリニアスライドテーブル
SHTP - クイックリリース機能付

樹脂製で軽量

迅速な位置調整向き

セルフロック機能付き

ストローク長を自由に選択可能

ドライリン XYテーブル
ドライリンSHT/SHT-PL XYテーブル
SHT/SHT-PL - XYテーブル

高精度、高い剛性、正確な調整機能(一体成形型キャリッジ)

標準または予圧型あり

Y軸の駆動位置は左右選択可能

ドライリン スライドテーブル、ステッピングモーターに接続可能
ドライリン リニアユニット: モータ接続キット
SHT - モータ接続用アクセサリ

ご使用のNEMA23モータにドライリン リニアユニットを、簡単迅速に接続するための、スペーサー、モータフランジ、カップリング。

ドライリン アクセサリ
リニアモジュール用のアングルドライブ
リニアモジュール用のドライリンアクセサリ

ハンドホイール、アングルドライブ、送りねじクランプ、位置表示器など
