ドライリン 台形ねじスピンドル

L = 長さ
TR = ねじ外径
m = ピッチ

鉛不使用 - (RoHS) 2002/95/EG準拠

  • ねじ: 右または左
  • 材質: C15スチール / ステンレス
  • ご希望の長さと加工


スピンドル取付用サポートブロック


一条台形ねじスピンドル

寸法 [mm]

製品番号 ねじ方向 材質 ピッチ
m
最大長さL
[mm]

納期はお問合せ PTGSG-32X6-01-L 3000 65.16 USD 買い物かごに追加
納期はお問合せ PTGSG-32X6-01-L-ES 3000 340.69 USD 買い物かごに追加
納期はお問合せ PTGSG-32X6-01-R 3000 57.90 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-32X6-01-R-ES 3000 297.47 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-08X1.5-01-R C15 15 1000 19.06 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X2-01-R C15 2 3000 11.56 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X3-01-R C15 3 3000 13.14 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-12X3-01-R C15 3 3000 14.33 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X3-01-R C15 3 3000 14.41 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X4-01-R C15 4 3000 14.41 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X2-01-R C15 2 3000 47.16 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X4-01-R C15 4 3000 16.38 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-18X4-01-R C15 4 3000 22.30 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-20X4-01-R C15 4 3000 24.27 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-24X5-01-R C15 5 3000 29.88 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-26X5-01-R C15 5 3000 36.98 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-28X5-01-R C15 5 3000 48.82 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-30X6-01-R C15 6 3000 46.85 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-36X6-01-R C15 6 3000 64.61 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-40X7-01-R C15 7 3000 80.40 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-50X8-01-R C15 8 3000 127.76 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-08X1.5-01-L C15 15 1500 20.84 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X2-01-L C15 2 3000 12.24 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X3-01-L C15 3 3000 14.05 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-12X3-01-L C15 3 3000 15.39 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X3-01-L C15 3 3000 15.59 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X4-01-L C15 4 3000 15.59 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X2-01-L C15 4 3000 53.28 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X4-01-L C15 4 3000 17.96 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-18X4-01-L C15 4 3000 24.39 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-20X4-01-L C15 4 3000 26.64 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-24X5-01-L C15 5 3000 33.11 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-26X5-01-L C15 5 3000 41.13 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-28X5-01-L C15 5 3000 54.74 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-30X6-01-L C15 6 3000 52.45 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-36X6-01-L C15 6 3000 72.90 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-40X7-01-L C15 7 3000 91.05 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-50X8-01-L C15 8 3000 145.52 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-08X1.5-01-R-ES es 15 1500 26.96 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X2-01-R-ES es 2 3000 29.32 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X3-01-R-ES es 3 3000 50.64 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-12X3-01-R-ES es 3 3000 54.58 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X3-01-R-ES es 3 3000 65.71 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X4-01-R-ES es 4 3000 65.71 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X2-01-R-ES es 4 3000 105.18 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X4-01-R-ES es 4 3000 64.33 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-18X4-01-R-ES es 4 3000 79.53 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-20X4-01-R-ES es 4 3000 107.16 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-24X5-01-R-ES es 5 3000 126.57 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-26X5-01-R-ES es 5 3000 147.49 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-28X5-01-R-ES es 5 3000 167.23 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-30X6-01-R-ES es 6 3000 206.69 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-36X6-01-R-ES es 6 3000 285.63 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-40X7-01-R-ES es 7 3000 364.57 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-50X8-01-R-ES es 8 3000 522.44 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-08X1.5-01-L-ES es 15 1500 29.92 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X2-01-L-ES es 2 3000 32.64 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-10X3-01-L-ES es 3 3000 57.15 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-12X3-01-L-ES es 3 3000 61.69 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X3-01-L-ES es 3 3000 74.59 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-14X4-01-L-ES es 4 3000 74.59 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X2-01-L-ES es 4 3000 119.98 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X4-01-L-ES es 4 3000 74.59 USD 買い物かごに追加
納期はお問合せ PTGSG-18X4-01-L-ES es 4 3000 90.18 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-20X4-01-L-ES es 4 3000 121.96 USD 買い物かごに追加
納期はお問合せ PTGSG-24X5-01-L-ES es 5 3000 144.33 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-26X5-01-L-ES es 5 3000 168.21 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-28X5-01-L-ES es 5 3000 190.91 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-30X6-01-L-ES es 6 3000 236.29 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-36X6-01-L-ES es 6 3000 327.07 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-40X7-01-L-ES es 7 3000 417.85 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-50X8-01-L-ES es 8 3000 599.40 USD 買い物かごに追加
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプルご請求 サンプルご請求
PDF PDF
引用要求 引用要求
マイカタログ マイカタログ

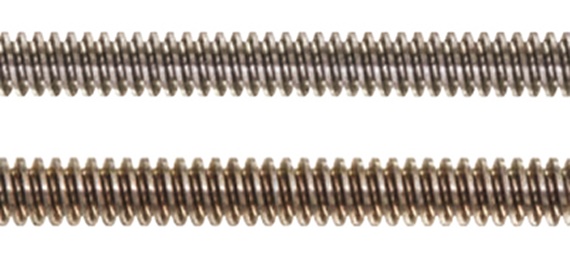

二条台形ねじ

二条台形ねじ

寸法 [mm]

製品番号 ねじ方向
材質 ピッチ
m
最大長さL
[mm]

4 週間後に出荷可能 PTGSG-10X4P2-02-R-ES 3000 152.35 USD 買い物かごに追加
納期はお問合せ PTGSG-12X6P3-02-R C15 6 2000 14.33 USD 買い物かごに追加
納期はお問合せ PTGSG-16X8P4-02-R C15 8 3000 16.38 USD 買い物かごに追加
納期はお問合せ PTGSG-18X8P4-02-R C15 8 3000 23.48 USD 買い物かごに追加
納期はお問合せ PTGSG-20X8P4-02-R C15 8 3000 24.27 USD 買い物かごに追加
納期はお問合せ PTGSG-12X6P3-02-L C15 6 2000 15.39 USD 買い物かごに追加
納期はお問合せ PTGSG-16X8P4-02-L C15 8 3000 17.96 USD 買い物かごに追加
納期はお問合せ PTGSG-18X8P4-02-L C15 8 3000 25.73 USD 買い物かごに追加
納期はお問合せ PTGSG-20X8P4-02-L C15 8 3000 26.64 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-06X2P1-02-R-ES es 2 1000 42.66 USD 買い物かごに追加
納期はお問合せ PTGSG-06X2P1-02-R 2 1000 お問合せ 買い物かごに追加
4 週間後に出荷可能 PTGSG-12X6P3-02-R-ES es 6 3000 74.32 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-16X8P4-02-R-ES es 8 3000 85.45 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-18X8P4-02-R-ES es 8 3000 122.94 USD 買い物かごに追加
4 週間後に出荷可能 PTGSG-20X8P4-02-R-ES es 8 3000 126.89 USD 買い物かごに追加
納期はお問合せ PTGSG-12X6P3-02-L-ES es 6 3000 84.38 USD 買い物かごに追加
納期はお問合せ PTGSG-16X8P4-02-L-ES es 8 3000 97.29 USD 買い物かごに追加
納期はお問合せ PTGSG-18X8P4-02-L-ES es 8 3000 140.11 USD 買い物かごに追加
納期はお問合せ PTGSG-20X8P4-02-L-ES es 8 3000 144.65 USD 買い物かごに追加
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプルご請求 サンプルご請求
PDF PDF
引用要求 引用要求
マイカタログ マイカタログ


ドライリン精密スピンドルの標準材質はC15スチール(冷間圧延)です。その他、軟質ステンレスまたは硬質アルミニウムでも可能です。左右ねじ式スピンドル、二条ねじスピンドル、その他ねじ形状も可能です。お問合せください。ピッチ偏差は300mmで0.1、直進性300mmで0.3です。


4 週間後に出荷可能
納期はお問合せ
