イグリデュールPRT - ポリマー製ロータリーテーブルスライドベアリングのデータ

PRT タイプ01

特性 単位 -01-20 -01-30 -01-50 -01-60
重量 kg 0,2 0,4 1,0 1,1
アキシアル静荷重 N 15.000 27.000 40.000 50.000
アキシアル動荷重 N 4.000 7.000 10.000 15.000
ラジアル静荷重 N 2.300 5.000 8.000 10.000
ラジアル動荷重 N 600 1.500 2.500 3.000
最大回転速度、無潤滑 1/min 300 250 200 200
最大許容 傾斜モーメント Nm 100 200 600 800
特性 単位 -01-100 -01-150 -01-200 -01-300
重量 kg 1,3 2,2 3,2 7,6
アキシアル静荷重 N 55.000 80.000 100.000 150.000
アキシアル動荷重 N 16.000 25.000 30.000 90.000
ラジアル静荷重 N 16.000 25.000 35.000 45.000
ラジアル動荷重 N 5.000 8.000 10.000 27.000
最大回転速度、無潤滑 1/min 150 100 80 50
最大許容 傾斜モーメント Nm 1.500 2.000 3.800 5.000


PRT タイプ02
特性 単位 -02-20-AL -02-20-LC -02-20-P
重量 g 105 87 72
アキシアル静荷重 N 13.000 13.000 13.000
アキシアル動荷重 N 4.000 4.000 4.000
ラジアル静荷重 N 2.000 2.000 2.000
ラジアル動荷重 N 500 500 500
最大回転速度、無潤滑 1/min 250 250 250
最大許容 傾斜モーメント Nm 60 40 40

特性 単位 -02-30-AL -02-30-LC -02-30-P
重量 g 200 165 140
アキシアル静荷重 N 25.000 25.000 25.000
アキシアル動荷重 N 7.000 7.000 7.000
ラジアル静荷重 N 2.500 2.500 2.500
ラジアル動荷重 N 700 700 700
最大回転速度、無潤滑 1/min 200 180 180
最大許容 傾斜モーメント Nm 100 50 50

特性 単位 -02-50-AL -02-50-LC -02-50-P -02-60-AL
重量 g 440 380 320 700
アキシアル静荷重 N 35.000 35.000 35.000

45.000

アキシアル動荷重 N 9.000 9.000 9.000 12.000
ラジアル静荷重 N 5.000 5.000 5.000 10.000
ラジアル動荷重 N 1.200 1.200 1.200 2.800
最大回転速度、無潤滑 1/min 120 120 120 50
最大許容 傾斜モーメント Nm 120 100 100 5000

PRT タイプ03

特性 単位 -80
重量 kg 0,45
アキシアル静荷重(圧縮方向) N 45.000
アキシアル静荷重(引張方向) N 5.000
アキシアル動荷重(圧縮方向) N 12.000
アキシアル動荷重(引張方向) N 2.000
ラジアル静荷重 N 4.000
ラジアル動荷重 N 1.000
最大回転速度、無潤滑 1/min 120
許容傾斜モーメント Nm 120

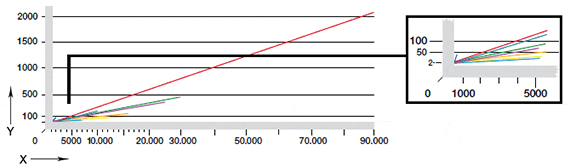

図01: 必要回転トルク - 平均荷重

X = 荷重 [N]
Y = 回転トルク [Nm]

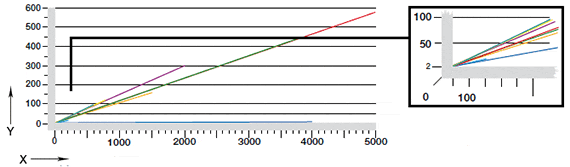

図02: 必要回転トルク - 短負荷

X = ピボット角度 [Nm]
Y = 回転トルク [Nm]

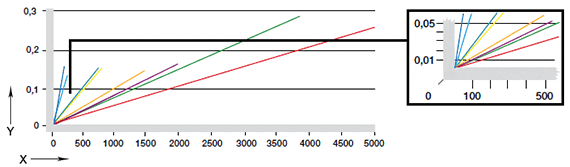

図03: ピボット角度による傾き
X = ピボット角度 [Nm]
Y = 転倒角度 [°]
データはすべて、PRTとソケットねじ(強度クラス8.8)を、ヘッドリングの外円ピッチ径に組付けたものです。 ねじ(強度8.8)を使用してのPRTの組立てには、外輪のすべての穴位置に2xdの最小ねじ深さで各ねじを挿入する必要があります。

PRT-01-20:M4,最低6個 PRT-01-30:M4,最低8個 PRT-01-50:M6,最低12個 PRT-01-60:M5,最低10個 PRT-01-100:M5,最低12個 PRT-01-150:M5,最低12個 PRT-01-200:M6,最低12個 PRT-01-300:M8,最低12個

数値はすべて取付けが縦および横の両方に適用されます。

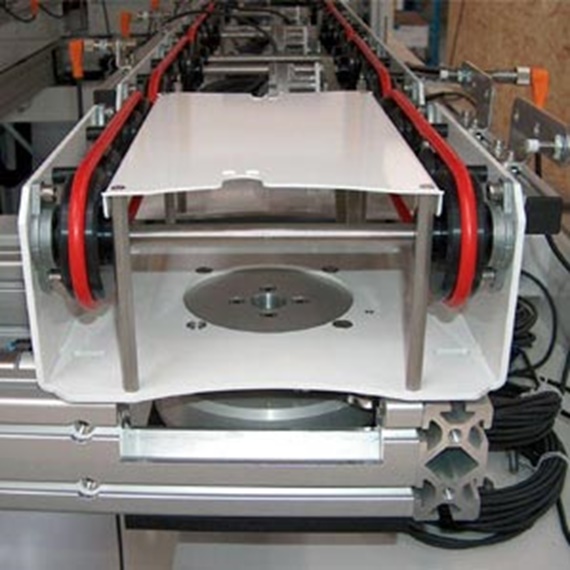

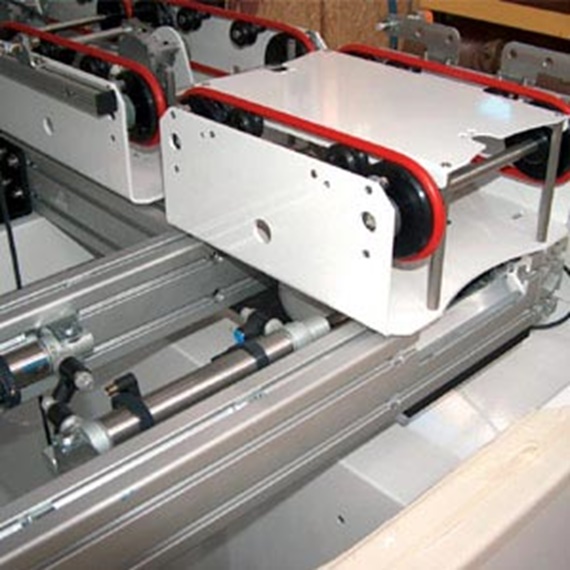

半導体のハンドリングおよびトランスポートシステム、トランスポート/ボックス
トータルシステムとしてクリーンルームに最適、無潤滑運転、メンテナンスフリー
