P4.32シリーズ
プロファイル型ロールEチェーン: 内のり高さ 32mm - 収納重量がとても大きく走行速度が非常に速い場合に
世界で1,000を超える施設が、従来のロールEチェーン を長期的に使用しています。 クレーン製造等の産業は、ストローク(走行)距離、収納重量、加速度、そして静かな走行という条件を求めています。P4シリーズでは、イグスがこの条件をすべて満たしました。 こうした使用では、イグスのエンジニアが設計します 見積書をお送りします どうぞ直接お問い合わせください
チェーンリンクのピッチは、ロールありでもなしでも同じです。
上部走行ロールが下部走行ロールを使って走行し(従来のプロファイル型ロールチェーンのように上下ではない)、これによって非常に静かな走行を達成
ロールはサイドパーツにしっかり固定
長い走行距離 (~800 m)、高い負荷荷重 (~30 kg/m)
非常に長いストロークで高速走行に( ~10 m/s)
オートグライドのバーは、 非常に長いストロークで確実なガイドを提供します。
4種類の内高さ (32、 42、 56、 80 mm) で納品可
モジュラー式P4 キット、E4シリーズの 内部仕切り

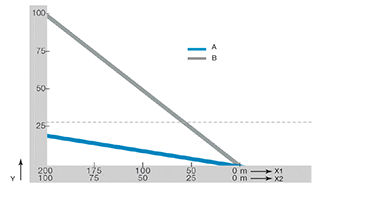

エナジーチェーンを動かす駆動力を25%未満にまで大幅削減

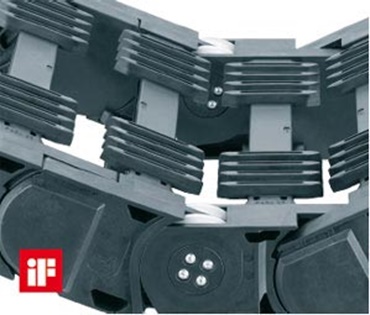

P4シリーズ - 非常に静かな走行、全チェーンリンク同ピッチ オートグライドのバーは、非常に長いストロークで確実なガイドとなります。
ガイドレールシステムがオートグライド バーの使用で、上部および下部走行部のずらした走行を確実に。 高速で安全
省メンテナンスのP4シリーズは、クレーン施設あるいはコンベヤシステムへの確かで安全なエネルギー供給を、長い走行距離で実現しました( 800 mまで)。上部および下部走行部は、上下ずれてローリングします。 摩擦特性が最良の合成樹脂ローラーはオーバーロールするのではなく、幅広のスペース全体をロールします。 くし歯状のオートグライド バーと特殊なチャンネルシステムが、P4Eチェーンを確実にガイドします。 I走行速度の速い使用 (~10 m/s) および高い 収納重量に(~30 kg/m)

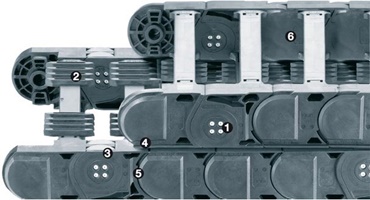

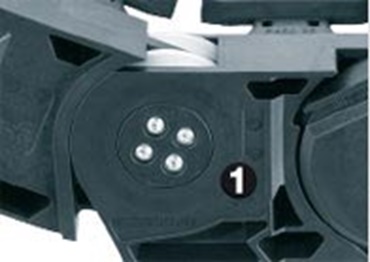

省メンテナンスのロールEチェーン、摩擦特性を理想化した合成樹脂製ローラーで
2くし歯状のオートグライド バー
3ローラーとチェーンリンクの特別な設計により、特に静か
4上部および下部走行部がずれて上下走行
5同じピッチ ロール・チェーンリンク
6内のり高さ4種類: 32 mm、42 mm、56 mm、80 mm 納品可

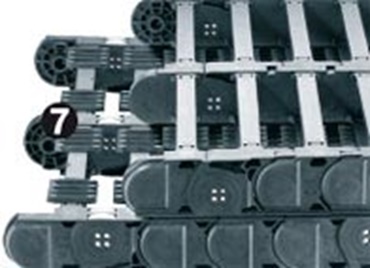

7内側サイドパーツのソリューション、さらに高い収納重量(内のり高さ56および80 mm)で納品可
8頑丈なスチール鋼製取付ブラケット 納品可

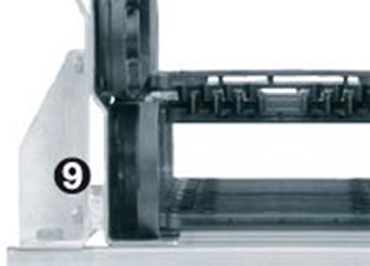

9特殊P4チャンネルシリーズ納品可
ロール内側サイドパーツ、高い負荷に
内のり高さ2種類で納品可 (56、80 mm)
さらに高い負荷荷重、+50%が可能
剛性の最大化
チェーン断面の分割は、重要なセグメント (電気/油圧)

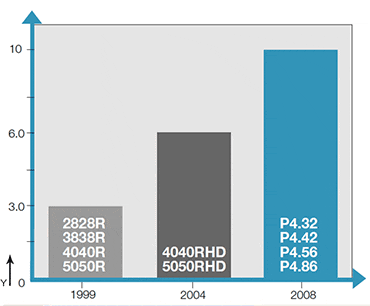

摩擦挙動を最適化したロングライフ合成樹脂製ローラーが、全P4シリーズに
磨耗と摩擦挙動を最適化
長寿命
走行挙動を改善

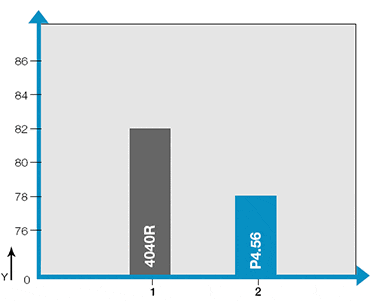

雑音を削減、減振性
同じピッチ ロール・チェーンリンク

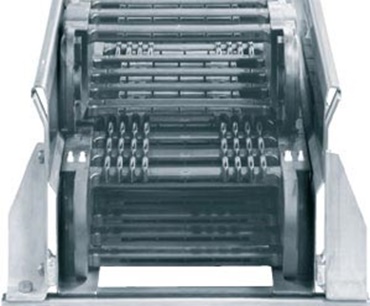

新しいガイドレールシステム
オートグライド バーと組合わせた特殊な形状が、上部および下部走行部のずらした走行を可能に。
頑丈な組立用アングル、長寿命に
ステンレススチール鋼製チャンネルパーツ、防食性
一般的工業分野での使用
クレーン技術 (屋内・屋外)
自動倉庫
設備製造
ポータルロボット
ロボット(マテリアルハンドリング)
鉱山
鉄鋼

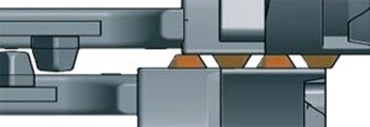

上部および下部走行部がずれて走行、連続的なローリングスペース
P4を走行シュミレータに使用
