金属軸受をイグリデュールに置換え


製品一覧へ

金属ブッシュ・焼結ブッシュ・ニードルベアリングを、樹脂ブッシュに置換え

40%コスト削減、80%軽量化、100%無給油&無潤滑

35年以上にわたり、イグリデュールすべり軸受/樹脂ブッシュは、金属ブッシュに比べ技術的にも経済的にも優れた代替品として用いられてきました。 ベースポリマーに固体潤滑剤と強化材を精密に添加した樹脂軸受は、あらゆる要件に対応し、技術を向上させメンテナンスの手間を減らします。

高性能樹脂製すべり軸受に置換えるメリット:

  • 無潤滑・無給油でメンテナンスフリー
  • 製品寿命の予測が可能
  • 低コスト

金属をプラスチックに置き換え: 40%コスト削減 – 20のお客様の事例


特徴一覧:

100%耐食性

動作にかかわらず低摩擦係数で長寿命

優れた耐薬品性

高温耐性

RoHS準拠

汚れに対する高い耐性

優れた減振性

非常に軽量

非常に優れたコストパフォーマンス

オンラインで寿命予測可能



樹脂ブッシュ「イグリデュール」製品一覧ページへ

金属製すべり軸受とイグリデュール樹脂製すべり軸受の比較

金属ブッシュを樹脂ブッシュに置換え
比較:
金属軸受 対 イグリデュール無給油ブッシュ

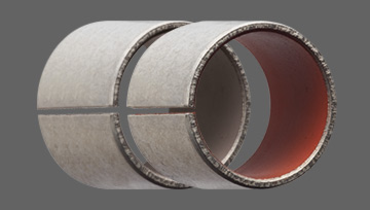

金属複合ブッシュを置き換え
金属複合軸受

一般的な金属複合ブッシュは、金属を非常に薄いポリテトラフルオロエチレン(PTFE)の層で覆ったものです。 これらブッシュの摺動層は、最大でも約0.05mm又は0.002インチが典型的です。 運転中に、このPTFEの層は摩耗していきます。 最悪の場合、完全に摩耗してしまい、ベアリングの「焼き付き」やシャフトの損傷を引き起こします。

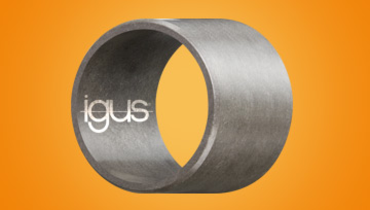

金属ブッシュを置き換え
イグリデュール樹脂ブッシュ

イグリデュール無給油ブッシュは、ベースポリマーに固体潤滑剤を均質に添加した高機能樹脂で出来ています。 固体潤滑剤は、イグリデュールすべり軸受の摩擦係数を下げる役割を果たします。 これはべアリンクの構成に必要不可欠ではありませんが、機能を向上させています。 この均質的な構造では、理論的にはブッシュの肉厚全体が摺動面として利用可能となります。

焼結軸受をイグリデュールに置き換え
比較:
焼結軸受 対 イグリデュール無給油ブッシュ

焼結軸受 (焼結ブッシュ)
焼結軸受 (焼結ブッシュ)

多孔質の焼結体に含有された潤滑油により潤滑され、特に高速回転に向いています。 焼結軸受が効果的に機能するために必要な油膜は、遅い回転や直動または揺動運動では機能しません。 さらに、運転期間中に利用可能な油の量は減少していきます。

イグリデュール樹脂ブッシュ
イグリデュール樹脂ブッシュ

固体潤滑剤と補強材を均質に配合した構造により、材質に組み込まれた固体潤滑剤は動きの種類に関係なく常に効果を発揮します。 製品の全耐用年数にわたり摩擦係数が低く、低摩耗です。

ニードルベアリング
比較:
ニードルベアリング 対 イグリデュール無給油ブッシュ

ニードルベアリング
ニードルベアリング

ニードルベアリング(針状ころ軸受)では、針状のローラと軸とは線接触のために、ボールベアリングの点接触と比較して面圧は分散されますが、接触面は依然に高い荷重を受けます。 したがって、すべての転がり軸受と同様に、振動や衝撃に敏感です。 加えて、シャフトの摩耗が起こる可能性があるため、通常は硬化処理をした軸を使用しなければいけません。ニードルベアリングはラジアル方向の力しか吸収できません。

イグリデュール樹脂ブッシュ
イグリデュール樹脂ブッシュ

樹脂の弾性と広い接触面積のために、イグリデュール樹脂すべり軸受は衝撃や局部荷重にも対応します。 配合された強化繊維が、機械的特性をさらに高めています。 イグリデュール無給油ブッシュには、多くの場合「軟質」軸を使用できます。 局部荷重がかかる際も、シャフトが摩耗する危険性はニードルベアリングより大幅に低くなります。

使用事例 | 金属製ブッシュからイグリデュール樹脂ブッシュに置換え

高温

樹脂製すべり軸受の高性能ポリマーの耐温度性は、過小評価されることがよくあります。イグスの樹脂ブッシュは最高使用温度250°Cです。


その他の高温アプリケーション

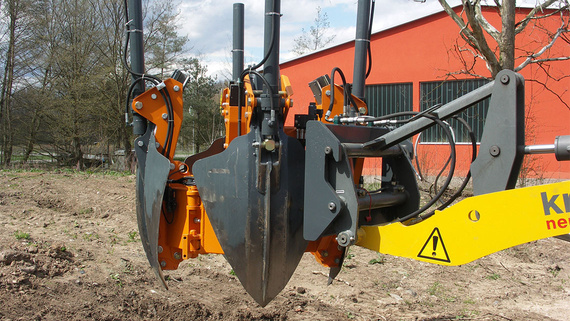

高耐久性

高荷重用イグリデュールすべり軸受は、優れた耐摩耗性と、高い静荷重や衝撃荷重、局部荷重に耐える能力を兼ね備えています。 既に様々なアプリケーションで何年もの使用実績があります。


その他の高荷重アプリケーション

汚れ

イグリデュール樹脂すべり軸受は、特に汚れに強く、頑丈で長寿命という特長があります。 潤滑不要で無給油なため、汚れがベアリングに付着しないのです。


その他の汚れのある環境での事例

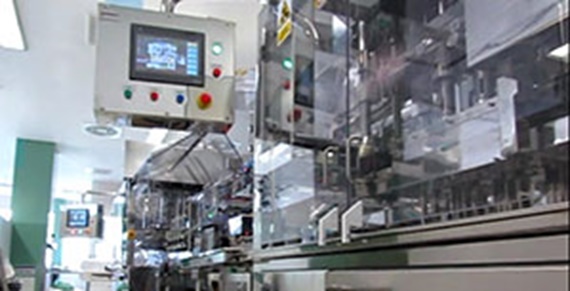

耐薬品性

薬品と高温が合わさるような極端な環境条件では、特別な機能を持つすべり軸受が必要です。 すべてのイグリデュールは、希酸や希アルカリで使用できます。 しかしながら濃度や温度が高くなると、材質によって差が出てきます。 そのために、特別なイグリデュール材質もご用意しています。


その他の耐薬品性アプリケーション

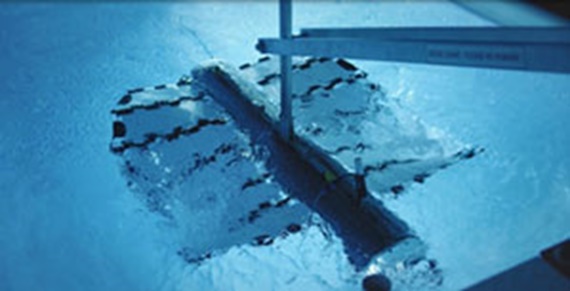

水中

イグスには、特に水中や液体内での連続使用向けに開発されたすべり軸受材質があります。 耐食性に加え、媒体中での吸湿性および耐摩耗性を最小にすることが必要です。


その他の水中アプリケーション

今すぐにベアリングを置き換え

すべり軸受製品一覧へ
在庫から出荷

素早くご希望の製品を選定でき、予測寿命も計算できます。

ベアリングサンプルBOX
ベアリングサンプルBOX

無料のサンプルBOXや個別のサンプルを利用し、実際の製品をお手に取ってお確かめください。

お問合せ・ご相談
お問合せ・ご相談

既存のアプリケーションの代替品のご相談や、技術相談などお気軽にお問合せ下さい。

すべり軸受試験施設
試験施設

2,750 m2の試験エリア内で、年間140兆回以上のテスト動作を行っています。業界最大規模の試験施設にて実際の条件に基づいた製品の試験・分析・開発をしています。
