ノンバックラッシスタンダード多条ねじナットの取付・組立説明
1. ナット
2. トーションスプリング付調整リング
3. フリクションディスク
4. カウンターナット

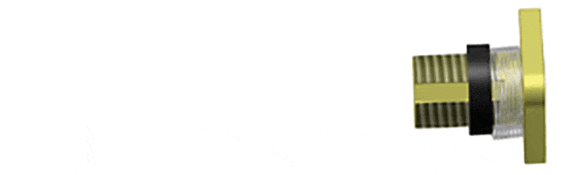

トーションスプリング付調整リング(2.)をナット(1.)上でおよそ半回転させ、取付け穴内のばね脚部で停止させます。
調整リングをナットの終わりまで回転させ、トーションスプリングにテンションをかけます。
フリクションディスク(3.)およびカウンターナット(4.)を調整リングにまとめて位置決めします。調整リングが回ってしまわないよう気をつけます。
ナット(1.)およびカウンターナット(4.)を一緒に押して、ナットを通してスピンドルを回します。ここで調整リングは予圧を維持します。
調整リングはそのままにして、ナットがスピンドルにクランプするようにします。
