TRC、TRE、TRCF用トライフレックスR巻取りシステム

業用ロボットへの電源供給に – ロボット上でのループ形成を防止


世界的なオートメーション化の流れは、特に産業ロボットの分野で、アプリケーションの要件をますます複雑にしています。 サイクルタイムを可能な限り短くし、さらにダウンタイムも可能な限り削減することが求められています。早すぎるシステム障害やダウンタイムの発生を防ぐため、特に3~6軸目にトライフレックスRの使用をお奨めします。 ロボットの動きによる必要長の動的な変化はトライフレックスR巻取りシステムで対応可能です。 ロボットのワーキングエリアにおける不要なループの形成を防止します。

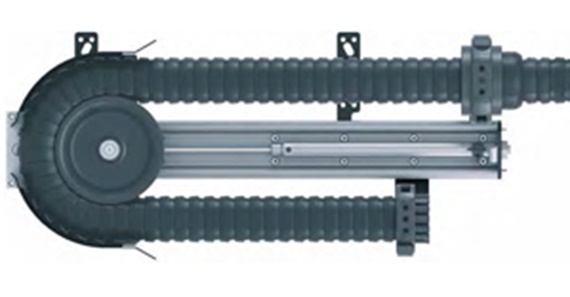

RSP

空気圧巻取りシステム

外径インデックス60~125mmのTRC、TRE、TRCFに対応

可搬重量約50kgまでのロボット向け

巻取り長さ780mmまで

収納重量の大きいアプリケーション向け

全ストロークでほぼ一定の巻取り力

標準空圧コンポーネント

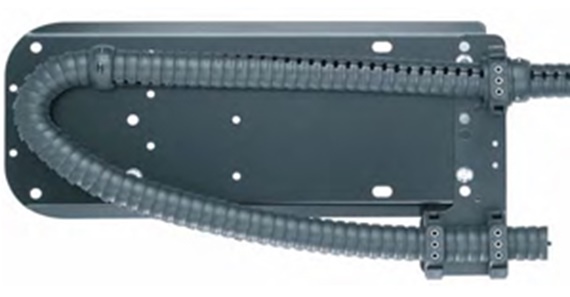

RS

モジュール式巻取りシステム

外径インデックス40~100mmのTRC、TREに対応

可搬重量約10kgまでのロボット向け

巻取り長さ670mmまで

リニアガイドを必要としない場合

環境の影響を受けやすい場合

ファイバーロッドを使用した巻取り力

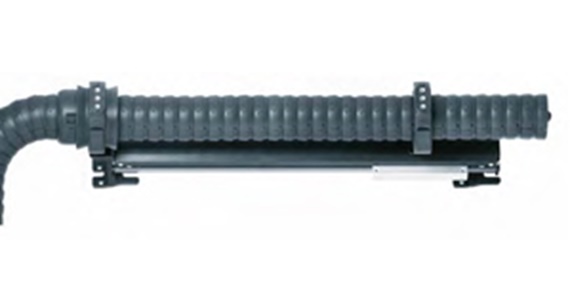

RSE linear

リニア、低コスト巻取りシステム

外径インデックス40~125mmのTRC、TRE、TRCF用*

極端な曲げ半径を防ぐ直動ガイド

最長490mmまで巻取り可能

ファイバーロッドやガイドローラーなしのシンプルな直動タイプの巻取り

費用対効果に優れる

メンテナンスフリーのドライリンW リニアユニット

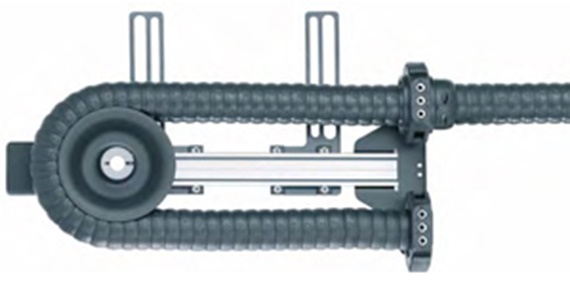

RSE

低コストな巻取りシステム

外径インデックス40mmのTRC、TREに対応

小型ロボット向け、超軽量

巻取り長さ500mmまで

高加速用途向け

優れたコスト効率

メンテナンスフリーのドライリンW リニアユニット

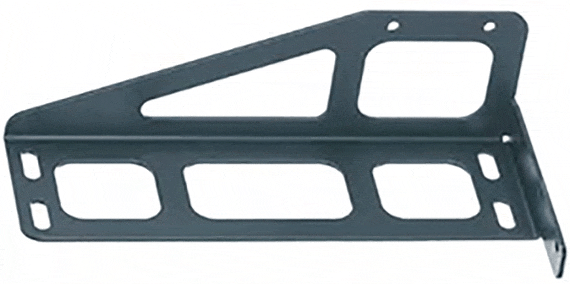

アダプターコンソール

巻取りシステム用アダプターコンソール

多くのロボットに対応可能な43種類

全トライフレックスRSP、RS及びRSEシステムに適用可能

3D CADデータダウンロード可能

横置き型ロボットにも使用可能

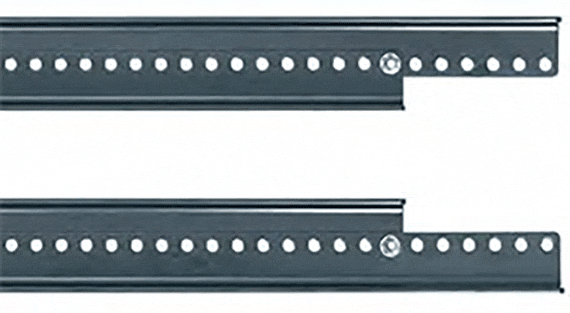

アジャスターユニット

巻取りシステムRSP及びRS用アジャスターユニット

± 250mmの範囲で長さ調整が可能

イグス製アダプタコンソールを搭載可能

ロボットの動きが制限されている領域でも容易に調節可能

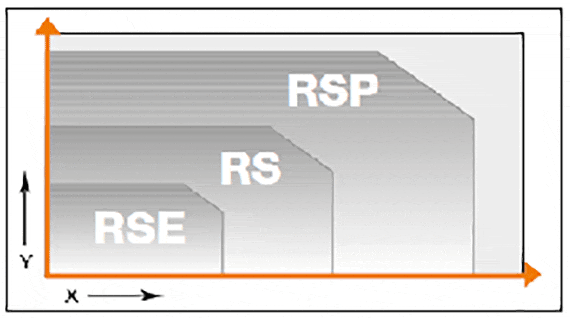

トライフレックスR巻取りシステム選定ガイド

RS 図 X= トライフレックスRの全長
Y= ロボットの大きさ

トライフレックスR巻取りシステムに使用可能な外径インデックス

トライフレックスR
種類
RSP
外径インデックス
RS
外径インデックス
RSE linear
外径インデックス
RSE
外径インデックス
TRC 60 - 125 40 - 100 40 - 125 40
TRE 60 - 125 40 - 100 40 - 125 40
TRCF 85 - 100 - 85 - 100 -
TRL* - - - -
TRLF* - - - -
* 巻取りシステムはこのシリーズに対応していません

トライフレックスR アクセサリー:

ファイバーロッドモジュール

プリテンション付カスタムソリューション

ユニバーサルマウントキット

ロボットアーム上のあらゆる箇所にファイバーロッドモジュールを取り付け可能に

大断面のケーブル用クランプ

大きな断面のケーブルでも確実に固定。

内面滑り加工付き中間ブラケット

旋回ベアリング付き/なし

プロテクター

過酷な条件下での安全性の確保に

熱保護シールド

最高600°Cのホットチップやスパッタからの保護
URクランプ

URクランプ

ユニバーサルロボットへのトライフレックスR取付ブラケット接続クランプ

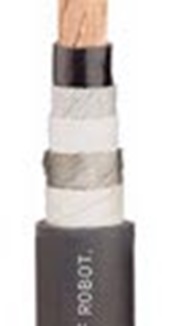

CFROBOT スペシャルケーブル

ロボット用途での長寿命を誇るスペシャルケーブル
