ロールEチェーン(ローラー式エナジーチェーン) - スライドではなくローリング

エナジーチェーンは従来の設置方式では、長いストロークを滑走していました。 従来のスライド走行仕様の更なる技術的な可能性を広げる為、ローラーを用いることによりスライド面の摩擦係数を減らす『ロールEチェーン』を開発しました。 長いストロークでエナジーチェーンに求められるものは、近年ますます多大になっています。 400mを超える長いストロークでは、クレーン製造での超高速運転およびケーブルへの高荷重(50 kg/m)と同様、さまざまに高度な条件が要求されます。

ローラ付きミドルパーツは、高荷重、巾2mを超える場合に対応



Y = 引張り力 ー せん断力(%表示)
X1 = ストローク走行距離、X2 = チェーン長さ
A = ロールEチェーン
B = 標準型エナジーチェーン
データ: 収納重量10kg/m



441.3mにおよぶ長いストローク(クロストラベル) - イグスロールEチェーン5050型で実現


イグス ロールEチェーンの使用

  • エナジーチェーンを動かす駆動力を 25%未満にまで大幅削減
  • 最大ストローク800mまで可能
  • 最高速度6 m/s まで
  • 使用用途に最適な さまざまなロールタイプあり
  • 汚れの多い場所での使用でも、 ロール抵抗は一定
  • すぐに取り付け可能なハーネス済み システムもあり
  • ハーネス済みシステムにはシステム保証あり (使用条件による)

適用領域
イグスのロールEチェーンは 長いストローク走行距離で高速化が求められる 用途に最適です。 ゴール 判定カメラやコンベア技術等がその適用例です。またクレーンや 移動設備の駆動部での低速使用では、駆動部の小型化が可能なため、 システムの摩擦係数が低く、 コスト削減につながります。

ロールEチェーン

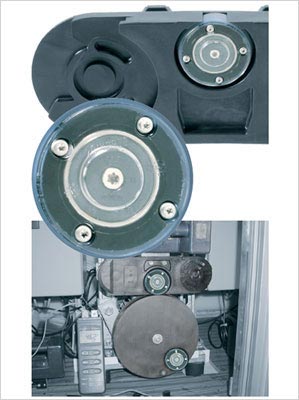

特別に設定したローラ試験台 お客様の使用条件でテスト


ロールEチェーンの製品一覧

リンク 内のり高さ:32、35、42、45、56、80 mm。 内のり巾:50 mm から数メートルまで、 (生産性 / 納期につきましてはお問い合わせください。) 内部仕切りは各E4シリーズと共有となり、標準KMA取付ブラケットでの使用となります。 各チェーンの標準ガイドチャンネルが使用可。在庫あり ロールEチェーンは通常、両側開閉 ロールにはさまざまな材質と形状(プロファイルロール他)があります ステンレス製ボールがロールEチェーンの標準 ロールEチェーンは、組立済みEチェーンシステム(レディチェーン)としても提供可能です。弊社専門スタッフがお客様のご要望に応じてコネクター組付やチェーンフレックスケーブルの配線及びテンション調整をした状態で梱包出荷いたします。 ストローク長さに応じ、ロールEチェーンはドラムで納品も可 イグスの850種を超えるチェーンフレックス製品からケーブルを選ばれた場合には、使用方法により、イグスがシステム全体の保証をします。

こうした使用では、イグスのエンジニアが設計します 見積書をお送りします どうぞ直接お問い合わせください

選定表

型式 内高さ 内幅 外幅 外高さ 曲げ半径
hi Bi Ba ha R
[mm] [mm] [mm] [mm] [mm]
ロールエナジーチェーン 全リンクにクロスバーを装着したエナジーチェーン
2828R 32 50-400 73-423 54 125-300  Anfragen
2700R 35 50-175 66-194 50 150  Anfragen
3500R 45 50-250 70-270 64 200  Anfragen
3838R 42 50-400 77-427 64 150-350  Anfragen
4040R 56 50-600 86-636 84 200-400  Anfragen
5050R 80 50-600 100-650 108 250-500  Anfragen
ロールEチェーン - エナジーチューブ(密閉式)
R7728R 32 50-300 73-323 54 150-300  Anfragen
R7838R 42 50-300 77-327 64 200-350  Anfragen
R8840R 56 75-462 111-499 84 300-400  Anfragen
R9850R 80 75-462 125-513 108 300-1000  Anfragen
