スライド式制御盤用メンテナンスフリーのケーブルガイド

概要

• 要望：マイクロフリッツのエナジーチェーンシステム、チェーンフレックスケーブル
• お客様の要件：包装機械は週6日、1日3交代で稼働するため、絶対的な信頼性と耐久性、そしてシステム全体の外観と調和することが求められました。
• 産業：食品・包装システム
• お客様にとってのサクセスストーリー：マイクロフリッツは非常にコンパクトかつ静音で、メンテナンスの必要がありません。この設計によりエネルギー消費が軽減され、エナジーチェーンの摩擦や摩耗を最小限に抑えることができるようになりました。省スペース設計で、上部が密閉されているため、汚れや埃からも保護できます。

問題点

Wilhelm Fischer Spezialmaschinenfabrik社は、電子制御を含む包装機械のライン全体を設計、構築、製造しています。ここで焦点となるのは、カートン包装のカスタマイズされた完全なソリューションです。
Langnese社のアイスクリーム「Magnum Temptation」向け包装機械のプロトタイプは、カートンの正確な折りたたみをプレミアム製品で確保する必要がありました。これは、システム全体の特別な部分、いわゆるエレクターで行われ、加熱やプレス機構などの後続工程にカートンを準備します。一次包装であるため、接着剤の残りが包装に混入しないように折りたたむ必要があります。

Wilhelm Fischer社は、このシステムの高い要求に合わせて、使用するコンポーネントを入念に選定しました。包装ライン全体が週6日、1日3交代で稼働するため、絶対的な信頼性と耐久性、そしてシステム全体の外観に調和することが求められます。

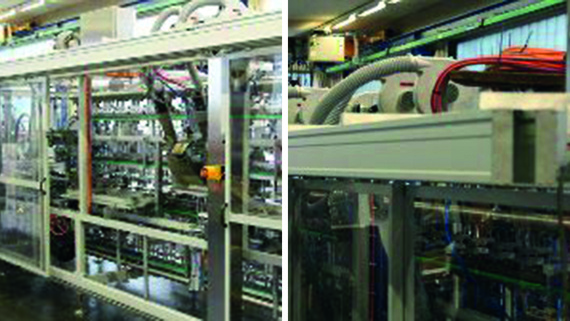

エレクターの全長にわたって、スライド式の制御盤が使用されています。これにより、各機械のオペレーターは、切断工程のすべての機構をいつでも確認することができ、必要に応じてシステムを停止して調整することができます。すべての操作およびプログラミング要素はパネルに統合されており、いつでも必要な場所に移動させることが可能です。可動式制御盤のガイドシステムには、各種データケーブルとパワーケーブルを保護するソリューションが求められました。

解決方法

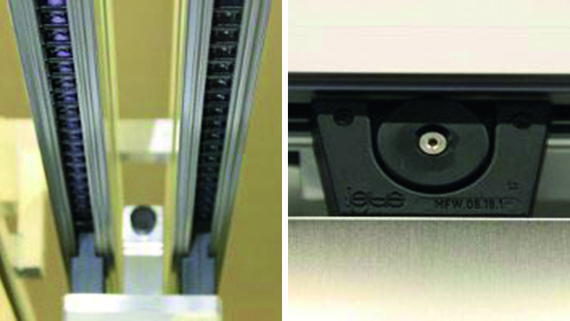

スライド式制御盤は、以前はエナジーチェーンと組み合わせたリニアガイドシステムでオペレーターが組み立てていましたが、現在はマイクロフリッツシステムが使用されています。非常にコンパクトかつ静音で、メンテナンスフリーのこのエネルギー供給システムは、下部を走行するロール式またはスライド式のキャリッジによって可動式のエネルギー供給を実現します。キャリッジはアルミニウム製のガイドチャネル内を走行し、軽量化のため分離したエナジーチェーンの上部と下部走行部を接続しています。エネルギー消費が低いため、摩擦や摩耗を最小限に抑えることができます。省スペースのシステムは、上部が密閉されているため、汚れや埃からの保護が可能です。

パネルは4つのローラーで吊り下げられています。この非常に強力なローラーで、制御要素全体が機械に固定され、ぐらつくことがありません。機械操作はシンプルなため、このソリューションに高い技術的な要件は課されません。調整やメンテナンス作業にのみ使用されます。

Wilhelm Fischer社は、以前「Motek」の展示会を訪れたときにこのシステムを知りました。機械の担当者が、このシステムが制御盤の要件を完全に満たしていることを知り、ケーブルをすべてハーネス化したシステムを注文しました。設置されて以来、何の問題も発生していません。

使用しているケーブルはチェーンフレックス制御ケーブル、バスケーブル、データケーブルで、完全に保護されているため機械的な影響を受けません。完全ハーネスで発注したことで、機械メーカーは設計時間を少なくとも1週間短縮することができました。

アイスクリーム製造は現在フルスピードで稼働しており、2つ目の包装ラインが始動しました。そこにもマイクロフリッツが使われています。
