エナジーチェーン等級に関する取付説明および
カタログ情報への追加事項 :

1. テクニカルデータ

カタログをご参照ください:

2. 安全上の一般注意事項

この追加的取扱説明は、灰色(RAL 7015と類似)の当社防爆仕様eチェーン"ESD"に該当します。 この説明は、標準型eチェーンおよびカタログ説明を補充するものです。 防爆データに関する注意事項のみを記述しています。 この説明で除外されたり置き換えられていない限り、標準型eチェーンの組立説明に関する技術データやカタログ説明に変更はありません。

3. 取付け、取外し、設置

取付け・取外しおよび設置時には運転の安全のため、標準エナジーチェーンの取付説明およびカタログ情報を遵守してください。 イグスESD仕様エナジーチェーンは発生する場合のある静電気放電のため、設計図(18392.2番)に対応した接地を必ずとります。 取付、設置、運転開始、メンテナンスは必ず「防爆作業員」が行ってください。さらに取付および運転においては、防爆に関する各国・自治体の取決める安全規定を守ってください。

4. 運転開始

運転を開始する前に、標準エナジーチェーンの取付説明およびカタログ情報に従って正しい設置がされているかを必ずご確認ください。 とくにESD対応エナジーチェーンでは、接地が正しく着けられているかをチェックしてください。

5. メンテナンス

エナジーチェーンはメンテナンスフリー*です。 エナジーチェーンの接地が正しく着けられているか、必ず定期的にチェックしてください。 (*大型設備では、個々にメンテナンス計画が必要になる場合があります)。

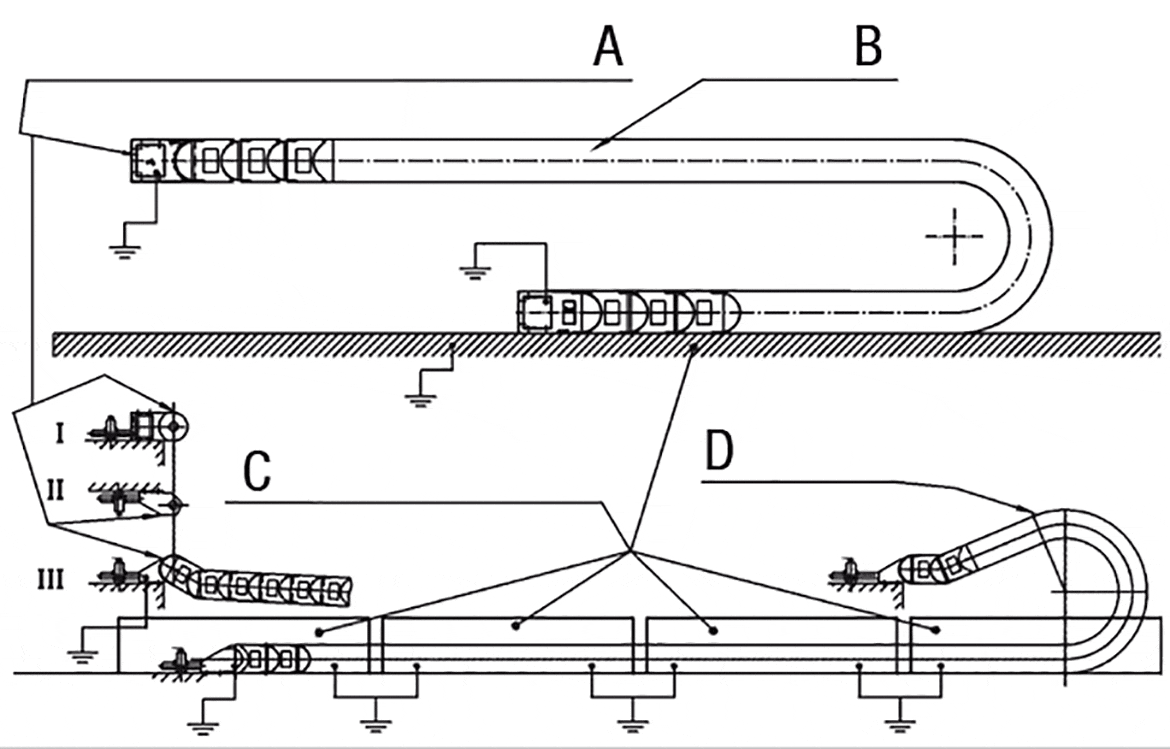

ESDエナジーチェーンの組立 ESDエナジーチェーンの組立

A = 取付ブラケット (固定および移動端) 導電性 (ESD材質または金属)
B = エナジーチェーン ESD材質
C = 導電性ベースまたはガイドチャンネル導電性 (金属)
D= エナジーチェーン ESD材質
