e-skin® flat クリーンルーム向けケーブル保護管

ISOクラス1対応、モジュール構造の薄型ケーブルガイドシステム

► モジュール式のコンパクトな構造
► ケーブルを素早く交換可能
IPAクラス: e-skin flatはDIN 14644-1準拠のISOクラス1、レポートIG2102-1212
► 外被無し構造のCFCLEANケーブルとの使用で高い信頼性を実現
► 納期はお問合せ下さい

e-skin flat single pod コンフィギュレータ

コンフィギュレータで、素早く最適なクリーンルーム用エナジーチェーンを見つける。

構成はこちら

フラットケーブルシステム eスキンフラット

ディスプレイ/半導体製造やLCD/LEDパネル生産における、自動化システムやロボット向けケーブルキャリアは、パーティクル有無に関して特別な要件を満たさなければなりません。  撚り線がしっかりと溶接されたフラットケーブルを使用したシステムとは対照的に、 イグスのクリーンルーム向けケーブル保護管e-skin flatは開閉式システムです。  収納されたケーブルやホースは、コネクタの有無を問わず数分で交換又は追加することができます。


タイプとサイズ

SKF12C.1.1.10

クリーンルーム向けケーブル保護管 e-skin® flat

► テクニカルデータへ


ここからe-skin flatを構成する

SKF12O.1.1.10

クリーンルーム向けケーブル保護管 e-skin® flat

  • 内高さ: 12mm
  • 外高さ: 13 mm
  • チャンバー数: 2 ~ 6
  • 開閉型
  • サポートチェーンを使用しない
► テクニカルデータへ


ここからe-skin flatを構成する

SKF15C.1.1.10

クリーンルーム向けケーブル保護管 e-skin® flat

  • 内高さ : 15mm
  • 外高さ: 16 mm
  • チャンバー数: 2 ~ 6
  • 非開閉型
  • 適合するサポートチェーンなし
► テクニカルデータへ


ここからe-skin flatを構成する


フラットなクリーンルーム向けケーブルガイドシステム e-skin flat&CFCLEANケーブルの利点は?


総合的な装置効率を飛躍的に向上


クリーンルーム向けケーブル保護管 e-skin® flat

モジュラー式で自由にケーブルを収納可能なケーブルキャリア

クリーンルーム向けケーブル保護管 e-skin® flat

駆動/カメラケーブルなどを新たに追加する場合、ケーブル追加が簡単

クリーンルーム向けケーブル保護管 e-skin® flat

溶接されたケーブルではなく、故障時にはすぐにケーブル交換が可能

クリーンルーム向けケーブル保護管 e-skin® flat

追加のケーブルハーネス作業不要

クリーンルーム向けケーブル保護管 e-skin® flat

迅速かつ容易なメンテナンス、取り扱いが簡単

クリーンルーム向けケーブル保護管 e-skin® flat

ケーブルの目視検査が容易

クリーンルーム向けケーブル保護管 e-skin® flat

各モジュールを接続し、幅広のシステムを作成可能

クリーンルーム向けケーブル保護管 e-skin® flat

新しいケーブルを追加する場合、新たなリボンケーブルは不要

クリーンルーム向けケーブル保護管 e-skin® flat

システム全体を入れ替える必要がないので、交換時の無駄がない


製造ラインの生産効率改善


e-skin flatクリーンルーム向けケーブル保護管

迅速な出荷

e-skin flatクリーンルーム向けケーブル保護管

接着不要、構成はいつでも変更可能

e-skin flatクリーンルーム向けケーブル保護管

最低発注数量なし。1個から出荷

クリーンルーム向けケーブル保護管 e-skin® flat

最も高いクリーンルームクラスに対応したケーブルキャリア

クリーンルーム向けケーブル保護管 e-skin® flat

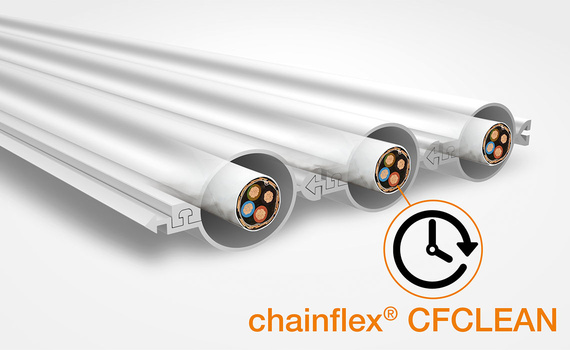

外被無し構造のチェーンフレックスCFCLEANケーブルとの組合せで、 高い信頼性を実現

クリーンルーム向けケーブル保護管 e-skin® flat

OEMケーブルのメンテナンスや破損の場合にダウンタイムが短い

クリーンルーム向けケーブル保護管 e-skin® flat

試験済み!5000万往復ストローク以上。 36ヶ月無償交換保証

クリーンルーム向けケーブル保護管 e-skin® flat

予備ケーブルの設置不要で、お金と設置空間を節約

クリーンルーム向けケーブル保護管 e-skin® flat

故障箇所の簡単な交換による最大の可用性

外被無し構造のCFCLEANケーブルと組合せて使用


  • 外層にコシがあり自立的に曲げ構造が形成可能
  • 心線の撚り合わせを工夫して反発力を抑える
  • 従来のケーブルに比べて最大21%軽量化
  • 従来の外被有ケーブルと比較して、ケーブル外径を約18%細径化
  • CFCLEANケーブルはe-skin flatと組み合わせることにより、軽量化を実現し必要な駆動力を削減
  • 4000万回の往復耐久試験済み(継続中)

クリーンルーム向けケーブル保護管 e-skin® flat

その他の技術的なメリット


  • ご要望に応じて、任意に拡張可能
  • 複数レイヤー仕様可能
  • 積み重ね可能で、且つ幅の変更ができる取付ブラケットあり
  • 収納物の迅速で柔軟な交換が可能
  • 設計自由度の高い標準モジュラー式システム
  • 特注による製造なし
  • 一般的なリボンケーブルよりも9dB(A)静音
  • 一般的なクリーンルーム用リボンケーブルよりも約20%低コスト
  • オプションのサポートチェーン使用でフリースパン走行


イグスのクリーンルーム試験室

2003年以来、イグスはシュトゥットガルト のフラウンホーファー生産技術・自動化研究所(IPA)とクリーンルーム向け 新製品の開発で協力しています。 この協力による最も新しい 成果は、ケルンにあるクリーンルーム試験室です。

実際の使用事例

クリーンルーム向けケーブル保護管 e-skin® flat 使用事例

 オートメーション技術 用部品の開発・製造を専門とし、ロータリーインデックステーブルの分野ではリーダー的存在であるWeiss社は、ツールの中央にリードスルーを設け、そのリードスルーに直径4mmのセンサーケーブル2本とホース2本を収納できるようにすることを求めていました。ソリューション:  イグスのe-skin flatクリーンルーム向けケーブル保護管 。 5700万往復回以上の耐用年数。


e-skin flatクリーンルーム向けケーブル保護管とCFCLEANケーブルの組合せを
その他のクリーンルーム用ソリューションと比較


⬤⬤⬤⬤⬤ 非常に適している | ⬤ それほど適していない | ✔ はい | X いいえ
 フラットケーブルガイド
e-skin flat
クリーンルーム向け保護管
e-skin
エナジーチェーン
E6/E6.1
一般的なフラット
ケーブル
 e-skin flate-skin ケーブル保護管E6シリーズフラットケーブル
EN ISO 14644-1準拠のクラス1
モジュール構造 ⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
収納ケーブルは個別に交換可能X
収納ケーブルの迅速な交換が可能、開閉式⬤⬤⬤⬤⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤X
迅速な出荷⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
メンテナンスが簡単⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⭘⭘⭘⭘
在庫から提供可能X
個別に短縮可能X
個別に拡張可能XX
高い生産性⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘
最低発注数量なしX
低コスト⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘
フリースパン走行への適合性⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
高速使用向け⬤⬤⬤⭘⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘
省スペース⬤⬤⬤⬤⬤⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘
収納重量⬤⬤⭘⭘⭘⬤⬤⬤⬤⭘⬤⬤⬤⬤⬤⬤⬤⭘⭘⭘
長寿命X
資源の節約X
全てを1社から提供(チェーン、ケーブル、コネクタ)
製品の個別購入可能X
極めて静音で、低振動⬤⬤⬤⬤⬤⬤⬤⬤⬤⭘⬤⬤⬤⭘⭘⬤⬤⬤⬤⭘
オンライン寿命予測計算XXX
オンラインのケーブル収納シミュレーションXX
適する用途電子部品製造
EMS・電子機器受託製造
ワイヤボンディング
ディスペンサー
半導体製造装置
FPD製造装置
医療機器
マイクロエレクトロニクス
自動光学検査装置
電子部品製造
EMS・電子機器受託製造
ディスペンサー
ガラス切断
半導体製造装置
FPD製造装置
マイクロエレクトロニクス
自動光学検査装置

電子部品製造
半導体製造装置
FPD製造装置
マイクロエレクトロニクス
パネル搬送ロボット
包装機械
プロッター
製薬機械

電子部品製造
EMS・電子機器受託製造
マイクロエレクトロニクス
半導体製造装置
FPD製造装置
 さらに詳しく製品ページへさらに詳しく製品ページへ


納期

迅速な出荷

最低注文数量なし

1個から注文可能
最低発注数量なし。 組立済みでも納品可能。

サステナビリティ

サスティナブル
e-skin® flatが寿命に達した際はイグスでリサイクル可能(日本未対応)。
