すぐに取付可能ドライリンSLW-XY テーブル

カスタム品を低コストで素早くお届け

スライドテーブルは、作業面での正確な位置調整を実施します。ドライリンSLW-XYテーブルを使用すればさらに簡単になります。イグスは、ご要望の動作面にすぐに取付可能なXYテーブルを開発しました。

2つの位置調節に1ユニットで対応
最大移動範囲500mm x 500mm
ストローク長を同じにすることも、個別に構成することも可能
アクセサリも同時配送

SLW-XYテーブルは4種類のサイズでご用意しています。リニアガイドにはドライリンWのパーツを使用しています。

技術向上

2方向のねじれに安定した調整
同じストローク長または個別ストローク長を選択、台形ねじによるセルフロック機能
ドライスピン多条ねじで迅速かつスムーズな動作
すきま調整、予圧 (オプション)

コスト削減

1つの組立済みリニアユニットで両方の設定に対応でき、工数削減を実現。
ドライリンWリニアガイドを使用
送りねじクランプ、位置表示器、ハンドホイールを加えた構成を簡単に作成

高性能

面積比（設置高さ/移動範囲）は常に2以下
最大500mm x 500mmの動作面で試験済み: TR14x4 台形ねじ (SLW-XY-1660)、動アキシアル荷重 500N、ストローク長 200mm、送り速度 0.4m/min、速度 100rpm、最小耐用期間 62,863往復ストローク

サステナビリティ

2方向の位置決めを2つのユニットに代わり、1ユニットで実現
無潤滑、衛生的、メンテナンスフリー
イグスのサステナビリティについての詳細はこちら: Plastic2Oil

無潤滑

静音

耐食性

位置調整

最高使用温度+150℃まで

費用対効果に優れる

テクニカルデータと寸法 [mm]

製品番号	最大ストローク長さ [mm]	A -0.3 [mm]	H [mm]	E1 ±0.15 [mm]	E2 ±0.15 [mm]	基本長さ lx [mm]	基本長さ ly [mm]	f [mm]	lt [mm]	tk ±0.1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	150	54	38	40	45	94	94	1.5	20	9	7	-	6
SLW-XY-0660	300	85	38	71	76	125	125	1.5	20	11	6.6	-	8
SLW-XY-1040	300	74	48	60	60	117	117	1.5	22	11	6.8	M8	6.4
SLW-XY-1040-PL ⁽¹⁾	300	74	48	60	60	117	117	1.5	22	11	6.8	M8	6.4
SLW-XY-1080	300	108	48	94	94	151	151	1.5	22	11	6.8	M8	6.4
SLW-XY-1080-PL ⁽¹⁾	300	108	48	94	94	151	151	1.5	22	11	6.8	M8	6.4
SLW-XY-1660	400	104	72.5	84	86	154	154	1.5	25	15	9	M10	8.6
SLW-XY-2080	500	134	82	116	116	190	190	1.5	28	15	8.6	M10	8.6

その他、ご希望の製品に関して:

3D-CAD

サンプル請求

PDF

見積依頼

マイカタログ

(1) プリロード

製品番号	sg	d [mm]	T	l1 [mm]	d1 標準	d1 オプション	l2 [mm]	d2 標準	d2 オプション	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	5	M8	15	M8	M8	15	M8		9.5	28.5	18,4	お問合せ
SLW-XY-0660	M4	5	Tr08x1.5	15		Tr08x1.5	15		-	9.5	28.5	19	お問合せ
SLW-XY-1040	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	お問合せ
SLW-XY-1040-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	お問合せ
SLW-XY-1080	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	お問合せ
SLW-XY-1080-PL ⁽¹⁾	M6	10	TR10x2	17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	お問合せ
SLW-XY-1660	M8	16	TR14x4	20	TR14x4	8h9	20	8h9	8h9	18.5	54	35,5	お問合せ
SLW-XY-2080	M8	20	TR18x4	26	12h9		26	12h9		23	59	36	お問合せ

その他、ご希望の製品に関して:

3D-CAD

サンプル請求

PDF

見積依頼

マイカタログ

(1) プリロード

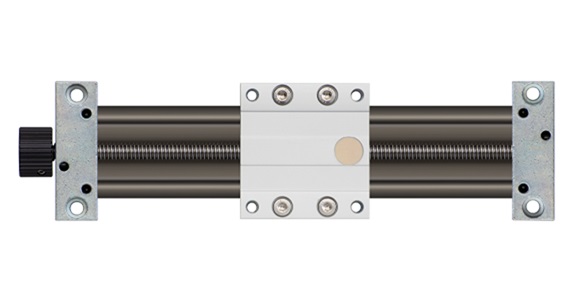

SLWスライドテーブルのメリットを試す

無料サンプルをお届け

ドライリンSLW スライドテーブルは、ドライリンWモジュラー式リニアガイド、および無潤滑でメンテナンスフリーの高性能ポリマーをベースにしています。ベアリング材質には固体潤滑剤が配合され、無潤滑運転を可能にしています。そのため全使用期間を通じてメンテナンスフリーです。無料サンプルで、実際にお確かめください。

ドライリンSLWの無料サンプル請求
