例2：テスト済み、テスト済み、テスト済み！ データ仕様 CAT5

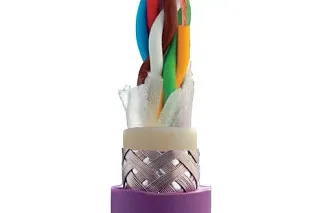

最小曲げ半径で応力をかけた場合のCAT5ケーブルの電気伝送特性の変化

減衰

個々の減衰の最大値は、DIN IEC 61156-6 で、対応する公称特性インピーダンスの各ペアコアについて dB/100 m 単位で規定されています。ケーブルは伝送周波数によっていくつかのカテゴリーに分けられます。カテゴリー5eに相当する100MHzまでの伝送周波数が、分析されたケーブルでは想定されています。

試験結果

減衰は、ケーブル上の信号の伝送電気エネルギーの減少の尺度であり、最小曲げ半径の応力下で150万回以上のダブルストロークを行った後でも、規定の限界値以下である。特性波インピーダンス、リターンロス、近端クロストークなどの電気伝送パラメータが満たされているため、カテゴリー5ケーブルのIEC規格の電気的値は、高い機械的応力にもかかわらず準拠している。

このテストは、カタログに記載されている1000万サイクルまでの標準保証の基礎となっています。
