一般的性質 | 単位 | イグリデュールL350 | 試験方法 |
密度 | g/cm³ | 1,54 | |
色 | ダークグレー | ||
最大吸湿率(23℃/相対湿度50%) | 重量% | 0,4 | DIN 53495 |
最大吸水率 | 重量% | 1,4 | |
スチールに対する動摩擦係数 | µ | 0,07 – 0,18 | |

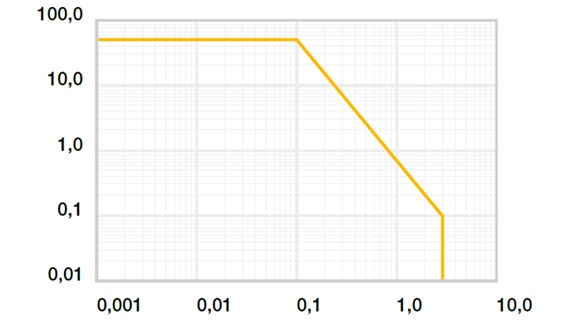

許容PV値(無潤滑) | MPa x m/s | 3,00 | |
機械的性質 | |||
弾性率 | MPa | 15.882 | DIN 53457 |
引張強度(+20℃) | MPa | 210 | DIN 53452 |
圧縮強度 | MPa | 210 | |
推奨最大許容面圧(20℃) | MPa | 59 | |
ショアD硬さ | 80 | DIN 53505 | |
物理的および熱的性質 | |||
長期使用最高温度 | °C | +180 | |
短期使用最高温度 | °C | +210 | |
使用最低温度 | °C | -100 | |
熱伝導率 | [W/m x K] | 0,61 | ASTM C 177 |
熱膨張係数(23℃) | [K-1 x 10-5] | 7 | DIN 53752 |
電気的性質 | |||
体積抵抗率 | Ωcm | > 105 | DIN IEC 93 |
表面抵抗率 | Ω | > 105 | DIN 53482 |
薬品 | 耐性 |
アルコール | + |
炭化水素 | + ~ 0 |
グリース、潤滑油(添加剤なし) | + |
燃料 | + |
希酸 | + |
強酸 | + |
希アルカリ | + |
強アルカリ | + |
体積抵抗率 | > 105 Ωcm |
表面抵抗率 | > 105 Ω |

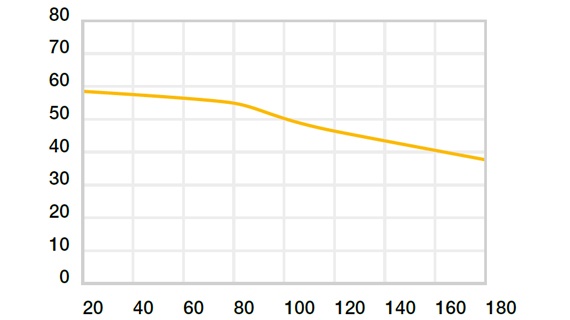

イグリデュールL350の圧縮強度は、温度が上昇するに従って低下します。 図02にこの関係を示します。推奨最大許容面圧は材質の機械的物性値です。 これに基づいて摩擦・摩耗特性を判断することはできません。
m/s | 回転 | 揺動 | 直動 |
連続 | 3,0 | 1,5 | 4,0 |
短期 | 4,0 | 3,0 | 6,0 |
イグリデュールL350 | 使用温度 |
最低使用温度 | - 100 °C |
長期使用最高温度 | + 180 °C |
短期使用最高温度 | + 210 °C |
抜け止めが必要になる温度 | + 140 °C |
イグリデュールA300 | 無潤滑 | グリス | オイル | 水 |
摩擦係数 µ | 0,07 - 0,18 | 0,06 | 0,04 | 0,03 |
直径 d1 [mm] | 軸 h9 [mm] | イグリデュールA350 F10 [mm] | ハウジングH7 [mm] |
~3 | +0,000 +0,010 | +0,006 +0,046 | –0,025 +0,000 |
> 3~6 | +0,000 +0,012 | +0,010 +0,058 | –0,030 +0,000 |
> 6~10 | +0,000 +0,015 | +0,013 +0,071 | –0,036 +0,000 |
> 10~18 | +0,000 +0,018 | +0,016 +0,086 | –0,043 +0,000 |
> 18~30 | +0,000 +0,021 | +0,020 +0,104 | –0,052 +0,000 |
> 30~50 | +0,000 +0,025 | +0,025 +0,125 | –0,062 +0,000 |
> 50~80 | +0,000 +0,030 | +0,030 +0,150 | –0,074 +0,000 |
> 80~120 | +0,000 +0,035 | +0,036 +0,176 | –0,087 +0,000 |
> 120~180 | +0,000 +0,040 | +0,043 +0,203 | +0,000 +0,100 |
