新型ツイスターチェーン - 堅牢、静音、高荷重に

より高荷重でより静音

新型ツイスターチェーンは、走行の静音性を大きく改善すると共に、より高い安定性を実現しました。 新型ツイスターチェーンは幅、高さ、径がモジュラー式で、最高540°の回転運動が可能です。堅牢なソリューションが求められる場で幅広くお使いいただけます。

  • より高い安定性、より大きな収納重量
  • 従来型ツイスターチェーンより重量25%削減
  • 回転速度は最高1m/s
  • 最大540◦の回転・らせん運動
  • 高加速かつ静音走行(新チャンネル使用)
  • ケーブルに優しい、滑らかな内部形状
  • クロスバーは内径側で開閉
  • 当社試験施設で100万サイクル以上試験済み(2010年3月時点)

用途
  • ロボット、ハンドリング装置
  • 包装機械
  • ガラス機械
  • 機械製造一般

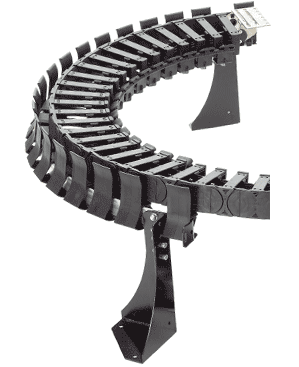

写真 新ツイスターチェーンは回転・旋回運動が最大540°まで可能、クロスバーは内径側を開閉
写真 ケーブル使用に最適化した中間サイドパーツが、新ツイスターチェーンの安定性を数倍引上げます。 同時にこれが内部仕切りとなり、収納空間を2つに分割します。
グラフ Y = 最大 負荷荷重 [kg/m]
A = 新世代ツイスターチェーン
B = 旧型ツイスターチェーン クラシックタイプ

イグスのツイスターチェーン新世代では、負荷荷重100%増が可能

選択条件

新ツイスターチェーン設計時の留意点

新ツイスターチェーン 3D-CAD

新ツイスターチェーン 3D-CAD完全モデルの作成

新ツイスターチェーン ガイドチャンネル

新ツイスターチェーン ガイドチャンネル - 取付け時間とコストを削減し寿命を向上

クイックロボット

各メーカーの六軸ロボットに対応した部品選定支援ツール システム一式を簡素化された発注スタイルで!


内周側開閉

シリーズ TC32

内高さ hi: 32 mm
内幅 Bi: 87.5~150 mm
曲げ半径 R: 100~250 mm
ピッチ: 56 mm

シリーズ TC42

内のり高さ hi: 42 mm
内のり巾 Bi: 87.5~200 mm
曲げ半径 R: 100~250 mm
ピッチ: 67 mm

シリーズ TC56

内のり高さ hi: 56 mm
内のり巾 Bi: 125~200 mm
曲げ半径 R: 150~400 mm
ピッチ: 91 mm


新ガイドチャンネルシステム- タイプ01

新ツイスターチャンネルは、これまで時間を要した調整作業を大きく削減します。取付け時間を6時間から2時間に短縮しました。 ほぼ完全に合成樹脂のみを使用した設計で、御社設備の走行速度および寿命を引上げ、同時に雑音発生を明確に削減します。

旋回運動 ~540° まで可能 (特殊取付パーツ使用)


UL94-V0 等級(お問合せください)



新型ガイドチャンネルシステム ー 01タイプを提供
