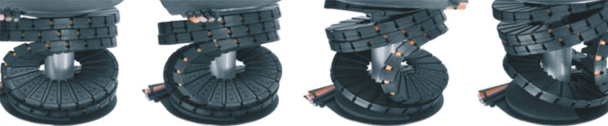

ツイスターバンド
...7000°* 回転...
ベースプレート（セット）はツイスターバンド本体の製品番号に含まれます!
ツイスターバンド: コンパクト、モジュラー式、省コスト
1.ケーブルクランプ付きベースプレート
2.ツイスターバンド本体
3. 5サイズ利用可能
4. 一部は内部仕切り付きで提供可能
5. 長さ指定が可能
6. フィルムヒンジ型スナップ開閉、又はケーブル押し込み型
7. ケーブルクランプ付きベースプレート
最小スペースでの回転動作 - 軸に沿って20回転 ツイスターバンドは限られたスペースで低摩耗、低メンテナンスで経済的に各種ケーブルを保護する、非常にコンパクトな保護管です。
5サイズ利用可能
水平方向の回転動作最大7,000°*、垂直方向の回転動作最大3,000°
最大回転速度360°/s
コンパクトなモジュラー式、軽量
バンド長さ短縮可能
最小の設置スペース、回転軸近くに配置
様々な取付位置で使用可能(水平、垂直)
低コスト
ケーブル収納が簡単
チェーンフレックス可動ケーブルとの組合せで、限られた場所でのケーブルガイドを実現
使用産業:
ケーブルドラム、工作機械、
ロボット(ロボットアーム、
1./6.軸、スカラロボット)、
レジャー乗物、
医療機器、レーダー、
テレスコープ装置、航空産業、測定・検査機器のハンドリング、
リフト装置、アセンブリ装置、
風力発電装置(羽根の調整) 回転運動が求められる分野全てに適用。
フィルムヒンジ: 簡単に手が届き、ケーブル・ホースの収納が簡単で迅速 (TB20.44.18、TB30)
最大旋回角度のルール: 180°バンド1本 = 旋回角度がさらに360° プラス
旋回1500°以上(回転および水平)では、中央に軸を取付ける。
イグス ツイスターバンド: 取付空間が最小、旋回軸への取付で非常に幅狭に
コンパクトでモジュラー式、低コスト - 水平使用: 7.000° 以上が可能、限られたスペースで垂直方向に最大3000°の回転運動が可能
様々な取付位置に適用可能：ごく限られたスペースで7,000°*を上回る水平回転運動。 一定の長さ調整が可能
ツイスターバンドを採用する:
最大7000°の回転動作（垂直 3,000°、水平: 7,000°）
限られたスペースに最適
最大回転速度180°/s
5サイズ利用可能
一部は内部仕切り付きで提供可能
フィルムヒンジ型スナップ開閉、又はケーブル押し込み型
長さ指定が可能
他のシリーズを採用する:
より高い収納重量ツイスターチェーン
3D動作用トライフレックスR
軸周回転型（RBR仕様）ひときわ高い収納重量の場合
回転運動用に無潤滑でメンテナンスフリーの旋回ベアリングが必要な場合
イグリデュール・ロータリーテーブルベアリング
シールド付ケーブルが必要な場合、 弊社までお問合せください。
ツイスターバンド TB12.23.9 - 開閉システム「イージー」デザイン
|
製品番号: |
|
| 回転角度 [°]: | |
| 製品番号 | 内幅 | 内高さ | X1 機械 内部寸法 |
X2 機械 外部寸法 |
R 最小 |
R 最大 |
d1 最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217.07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244.83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272.58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300.34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328.09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355.84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383.57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411.33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439.08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466.84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494.59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522.34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550.10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577.85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605.61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633.36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661.09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688.84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716.60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744.35 EUR | |
| その他、ご希望の製品に関して: | |||||||||
3D-CAD
サンプルご請求
PDF
引用要求
価格表
マイブック
|
|||||||||
ツイスターバンド TB20.44.12 - 開閉システム「イージー」デザイン
|
製品番号: |
|
| 回転角度 [°]: | |
| 製品番号 | 内幅 | 内高さ | X1 機械 内部寸法 |
X2 機械 外部寸法 |
R 最小 |
R 最大 |
d1 最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265.19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293.94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322.70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351.44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380.18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408.95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437.69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466.46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495.20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523.96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552.70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581.44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610.21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638.95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667.72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696.46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725.22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753.97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782.71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811.47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840.21 EUR | |
| その他、ご希望の製品に関して: | |||||||||
|
3D-CAD
サンプルご請求
PDF
引用要求
価格表
マイブック
|
|||||||||
ツイスターバンド TB20.44.18 - 開閉システム ロック
|
製品番号: |
|
| 回転角度 [°]: | |
| 製品番号 | 内幅 | 内高さ | X1 機械 内部寸法 |
X2 機械 外部寸法 |
R 最小 |
R 最大 |
d1 最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276.71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306.71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336.72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366.72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396.73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426.74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456.72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486.72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516.73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546.73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576.74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606.74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636.73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666.73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696.74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726.74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756.75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786.75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816.76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846.74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876.75 EUR | |
| その他、ご希望の製品に関して: | |||||||||
|
3D-CAD
サンプルご請求
PDF
引用要求
価格表
マイブック
|
|||||||||
ツイスターバンド TB29.27.22 - 開閉システム ロック
|
製品番号: |
|
| 回転角度 [°]: | |
| 製品番号 | 内幅 | 内高さ | X1 機械 内部寸法 |
X2 機械 外部寸法 |
R 最小 |
R 最大 |
d1 最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249.51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282.88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316.28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349.65 EUR | |
| その他、ご希望の製品に関して: | |||||||||
|
3D-CAD
サンプルご請求
PDF
引用要求
価格表
マイブック
|
|||||||||
ツイスターバンド TB30.75.22 - 開閉システム ロック
|
製品番号: |
|
| 回転角度 [°]: | |
| 製品番号 | 内幅 | 内高さ | X1 機械 内部寸法 |
X2 機械 外部寸法 |
R 最小 |
R 最大 |
d1 最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365.81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398.04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430.28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462.51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494.74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526.95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559.18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591.41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623.65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655.85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688.08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720.32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752.55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784.78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | お問合せ | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | お問合せ | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | お問合せ | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | お問合せ | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | お問合せ | |
| その他、ご希望の製品に関して: | |||||||||
|
3D-CAD
サンプルご請求
PDF
引用要求
価格表
マイブック
|
|||||||||
ツイスターバンドの使用事例
* 水平式取付
