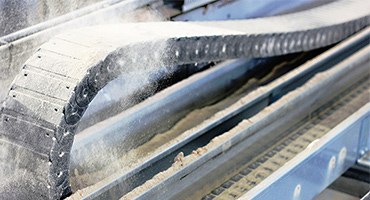

汚れや粉塵から保護する密閉型エナジーチェーン

苛酷な環境では、ケーブルを粉塵、チップ、汚れなど外部の影響から保護する必要があります。 イグスの完全密閉型エナジーチューブは、ケーブル保護に最適です。 密閉型の頑丈な設計により、高速での使用が可能です。 高い機械的負荷がかかってもエナジーチェーンには影響がありません。 RXチューブは、簡単開閉にかかわらず非常に密閉性の高い樹脂製エナジーチューブです。

使用事例: 材料搬送、木工機械、汚れや切粉の降りかかるあらゆる環境など


エナジーチェーン

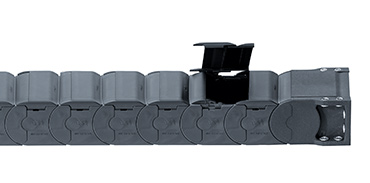

R2.1

r2.1 次世代(開発中)

開閉可能、低コストで安定性の高い切粉対策

  • 内高さ: 26~75mm
  • 2バージョンあり:
    • 外周側で両サイド開閉可能
    • 内周側で両サイド開閉可能
  • 大きな内高さ、高い費用対効果
  • 内蔵型ブレーキで低騒音
  • エッジのない滑らかな形状

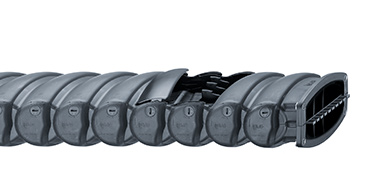

RXチューブ

rx

チップエリアでの使用にも、切粉遮断性が非常に高い

  • 内高さ: 42~73mm
  • 内周/外周側で取外しが可能なカバー
  • 丸みを帯びた形状で切粉が溜まらない
  • IP試験済み(TÜV NORD CERT GmbH)

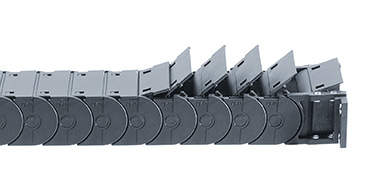

E2 R

E2 R

高速使用時の切粉保護に優れる

  • 内高さ: 25~45mm
  • カバーは外周側で取り外し可能
  • チェーンリンクの小さなピッチにより静音走行

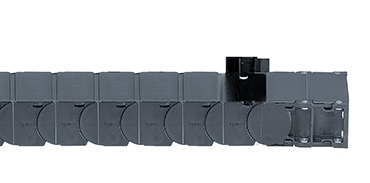

E2 R100

E2 R100

費用対効果に優れた切粉保護

  • 内高さ: 21~50mm
  • カバーは内周側で両サイド開閉可能
  • 低コストで汚れや切粉から保護

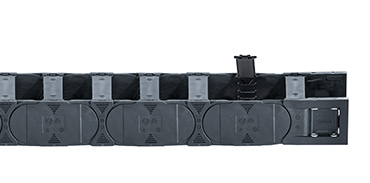

R4.1L

R4.1L

コスト、時間、重量の削減

  • 内高さ: 40~300mm
  • カバーは外周側で両サイド開閉可能
  • 完全密閉設計
  • 低騒音走行を実現する内蔵型「ブレーキ」
  • 横方向の安定性を最大限に高めるアンダーカット設計
  • 様々な用途に対応
  • 優れた費用対効果
  • 前シリーズと比較して、30%軽量化、80%より素早い設置
  • 高荷重に対応するダブルストップドッグ、大きなピン/穴接続

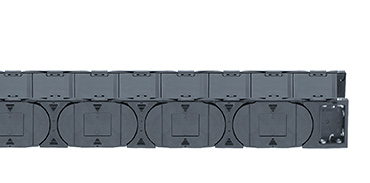

R4.1

R4.1

あらゆる用途に対応する万能シリーズ

  • 内高さ: 30~800mm
  • カバーは内周側/外周側で取外しが可能
  • 完全密閉設計
  • 特に厳しい用途にも対応
  • 横方向の安定性を最大限に高めるアンダーカット設計
  • 高荷重に対応するダブルストップドッグ、大きなピン/穴接続
  • 長いフリースパン長や長いストロークでの高い押し引き力に対応
  • 騒音を低下させるブレーキ構造、オプションの防振ゴムパッド
  • 低騒音走行を実現する内蔵型「ブレーキ」

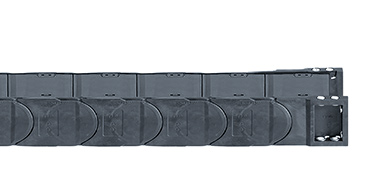

R4/ライト

R4/ライト

軽量で大きい内高さ

  • 内高さ: 50~600mm
  • カバーは内周側/外周側で取外しが可能
  • 完全密閉設計
  • サイドパーツの厚みを抑え、より薄いクロスバー

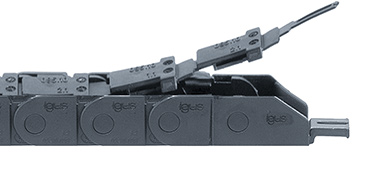

ジッパー エナジーチューブ

Zipper

小さな設置スペースでの切粉保護

  • 内高さ: 9~32mm
  • カバーは外周側でジッパー開閉
  • 軽い汚れや切粉向けのチューブバージョン
  • チェーンリンクの小さなピッチにより静音走行
  • 密閉型「チューブタイプ」もあり
  • iFデザイン賞受賞、ジッパー型デザイン

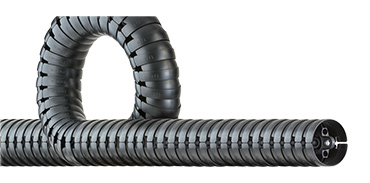

トライフレックスR

トライフレックスR

3次元動作における完全密閉型

  • 内高さ (収納可能): 10~46.8
  • 厳しい多軸動作に理想的
  • TRC型は完全密閉型のため、汚れや切粉からの保護により優れています。
  • 高いねじれ耐性
  • リンクの着脱が容易
  • 最小曲げ半径を規定するストップドッグ
  • 多くのオプションあり
  • iFデザイン賞 2004、2007 & 2013年


エナジーチェーンのリサイクル

トライフレックスR

エナジーチェーン向けチェーンジリサイクルプログラム

プラスチックごみの低減やリサイクルプロセスの改善に責任を果たします。(日本非対応)
