個別の形状を迅速に出荷可能

ローラーの寿命予測計算

すべり軸受の寿命計算ツールでは、内部の摩耗係数に基づいて、イグリデュールで作成された3Dプリント製ローラーの予測寿命を計算することもできます。 それを行うには、タイプSを選択し、必要な環境パラメータを入力します。 次に、動きのタイプとして「回転」を選択します。 提案材質のリストに、プリント製ローラーの予測寿命が表示されます。

ローラ用CADコンフィギュレータ

ローラーコンフィギュレータで、様々なタイプのローラーのCADデータをオンラインで作成することができます。 このコンフィギュレータは、次のローラーの3Dモデルの作成に使用できます: 円筒形、球体、プーリー、プロファイルローラー。コンフィギュレータの使用は無料で、登録も必要ありません。
構成したローラーの3Dプリントを注文するには、モデルをSTEPファイルとしてダウンロードし、このページのアップロードウィンドウにアップロードすることで、必要な材質を選択し、価格を比較することができます。

試験パラメータと結果

• 面圧: 1MPa
• 表面速度: 0.3m/s

■ CF53/1.1213: 肌焼鋼
■ 304 SS / AISI 304: ステンレス鋼

回転試験では、摺動特性を最適化したイグリデュールI3とイグリデュールI190で作られたプリント製ブッシュは、頻繁に使用されるプラスチックPA12とABSで作られた同等のベアリングよりも、かなり高い耐摩耗性を示しています。 さらに、同じ寸法の射出成形や旋盤加工されたすべり軸受よりも長寿命の場合もあります。 結論：個別の寸法や特殊な形状の場合、長寿命のイグリデュールで作成された3Dプリント製ローラーは、他の方法で作られた部品と同等以上の耐久性を持ちながら、同時に、より迅速で費用対効果の高い製造が可能であるため、最適なソリューションです。

Y軸：磨耗率[mg/km] (磨耗率が低いほど寿命が長い)

1. イグリデュールI3 (SLS方式で作成 3Dプリント)
2. イグリデュールI190 (FDM方式で作成 3Dプリント)
3. PA12 (SLS方式で作成 3Dプリント)
4. ABS (FDM方式で作成 3Dプリント)
5. PA66 (射出成形品)
6. POM (旋盤加工)
7. PA66 (旋盤加工)

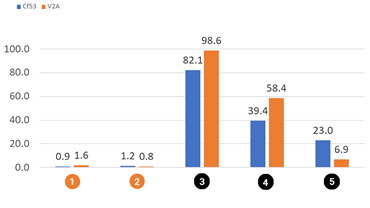

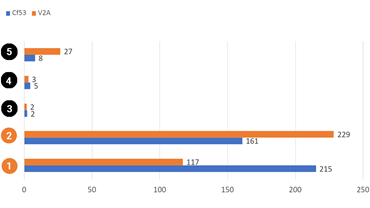

試験パラメータと結果

• 面圧: 1MPa
• 表面速度: 0.3m/s

■ CF53: 肌焼鋼
■ 1.1213 SS / AISI 304:ステンレス

1. イグリデュールJ260
2. イグリデュールI190
3. ナイロン (PA6)
4. ナイロン (PA6/ 66)
5. PC

Y軸：磨耗率[mg/km] (磨耗率が低いほど寿命が長い)

X軸: 摩耗係数に基づく部品の寿命 (単位:時間)

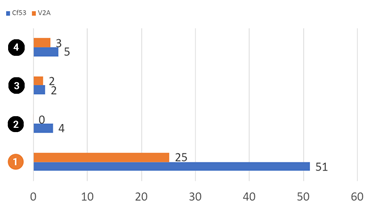

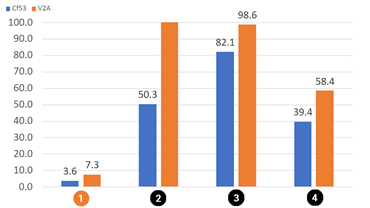

試験パラメータと結果

• 面圧: 1MPa
• 表面速度: 0.3m/s

■ CF53: 肌焼鋼
■ 1.1213 SS / AISI 304: ステンレス

1. イグリデュールI180
2. ABS
3. ナイロン (PA6)
4. ナイロン (PA6/ 66)

Y軸：磨耗率[mg/km] (磨耗率が低いほど寿命が長い)

X軸: 摩耗係数に基づく部品の寿命 (単位:時間)

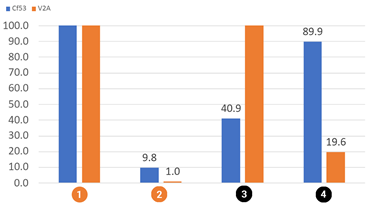

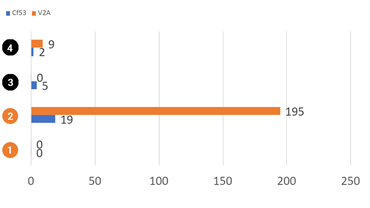

試験パラメータと結果

• 面圧: 1MPa
• 表面速度: 0.3m/s

■ CF53: 肌焼鋼
■ 1.1213 SS / AISI 304: ステンレス

1. イグリデュールI150
2. イグリデュールA350
3. PI
4. PPSU

Y軸：磨耗率[mg/km] (磨耗率が低いほど寿命が長い)

X軸: 摩耗係数に基づく部品の寿命 (単位:時間)

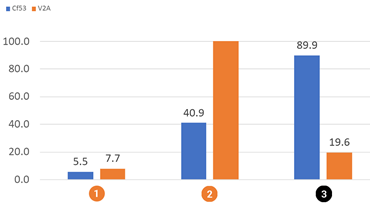

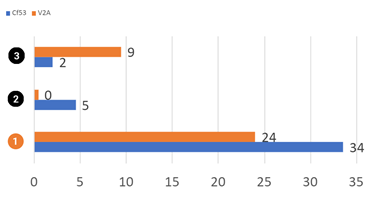

試験パラメータと結果

• 面圧: 1MPa
• 表面速度: 0.3m/s

■ CF53: 肌焼鋼
■ 1.1213 SS / AISI 304: ステンレス

1. イグリデュールRW370
2. PI
3. PPSU


Y軸：磨耗率[mg/km] (磨耗率が低いほど寿命が長い)

X軸: 摩耗係数に基づく部品の寿命 (単位:時間)

3Dプリント摩耗試験

イグリデュールを使用した3Dプリント品とPLA、ABS等各材質及び他の製造方法との比較

イグスの3Dプリントに関する情報

• 材質
• 製造方法
• サービスと サポート

3Dプリントの新提案

産業用3Dプリントの分野における新提案。耐摩耗性ポリマーを用いた積層造形のための新製品とサービスをご紹介します。

イグスの3Dプリント製造は、様々なタイプのポリマー製ローラーに適しています。 高性能イグリデュール材質の利点は、3Dプリント製のナイフエッジローラーの例で説明できます。
ナイフエッジローラーは常に、搬送物を一つのコンベアから次のコンベアに慎重に移動させなければならない場合に使用されます。 金属製ローラーは追加のベアリングまたは潤滑剤の使用が必要となり、これは搬送物と接触がある場合には問題となります。イグスのイグリデュール材質は固体潤滑剤配合で、ポリマー製ローラーの低摩擦・低摩耗な走行を確保します。

これは、射出成形製または丸棒から加工して作られたイグスのローラーだけでなく、3Dプリンターで作られたあらゆる種類のローラーにも当てはまります。

イグリデュール材質製ナイフエッジローラーは、無潤滑で思い通りの搬送用ベルトコンベアを実現します。 また、非常に小さい接続部の半径が可能で、スペースを最大限利用することができます。 さらに、イグスのナイフエッジローラーは長寿命で、低い駆動力ですむことも特徴です。

低摩耗性ポリマーを使用したローラーは、多くの分野で使用されています。 一般的な寸法と異なるローラーや特殊形状が必要な場合、解決策は3Dプリントでローラーを製造することです。 イグスでは、摩擦を最適化した耐摩耗性イグリデュール材質を3Dプリントで加工することができます。イグスの射出成形品と同等の良好な摩耗特性をもつ3Dプリントのメリットを生かして、様々なタイプのローラーを製造することが可能です。

イグスは様々な種類のローラーを3Dプリントで製造することができます。 ナイフエッジローラー、プーリー、プロファイルローラー、ガイドローラー、フランジローラー、フォーミングローラーの3Dプリント製造に、当社材質のメリットが活用でき、単品、特殊形状、小ロット品にも対応します。

3Dプリントでローラーを製造するメリット

• 迅速かつ低コストな生産
• 3Dプリントサービスでオンラインのお問合せが可能
• 最少注文数なしでカスタムパーツが実現可能
• 3Dプリントで複雑な形状が作製可能
• 低摩耗で摩擦が最適化されたイグリデュール材質
• 追加の潤滑剤不使用 - 搬送品を汚染しない
• 射出成形と同等の耐用年数および仕様
