ベアリング設計の基本知識と製品の選び方

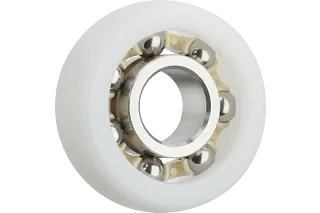

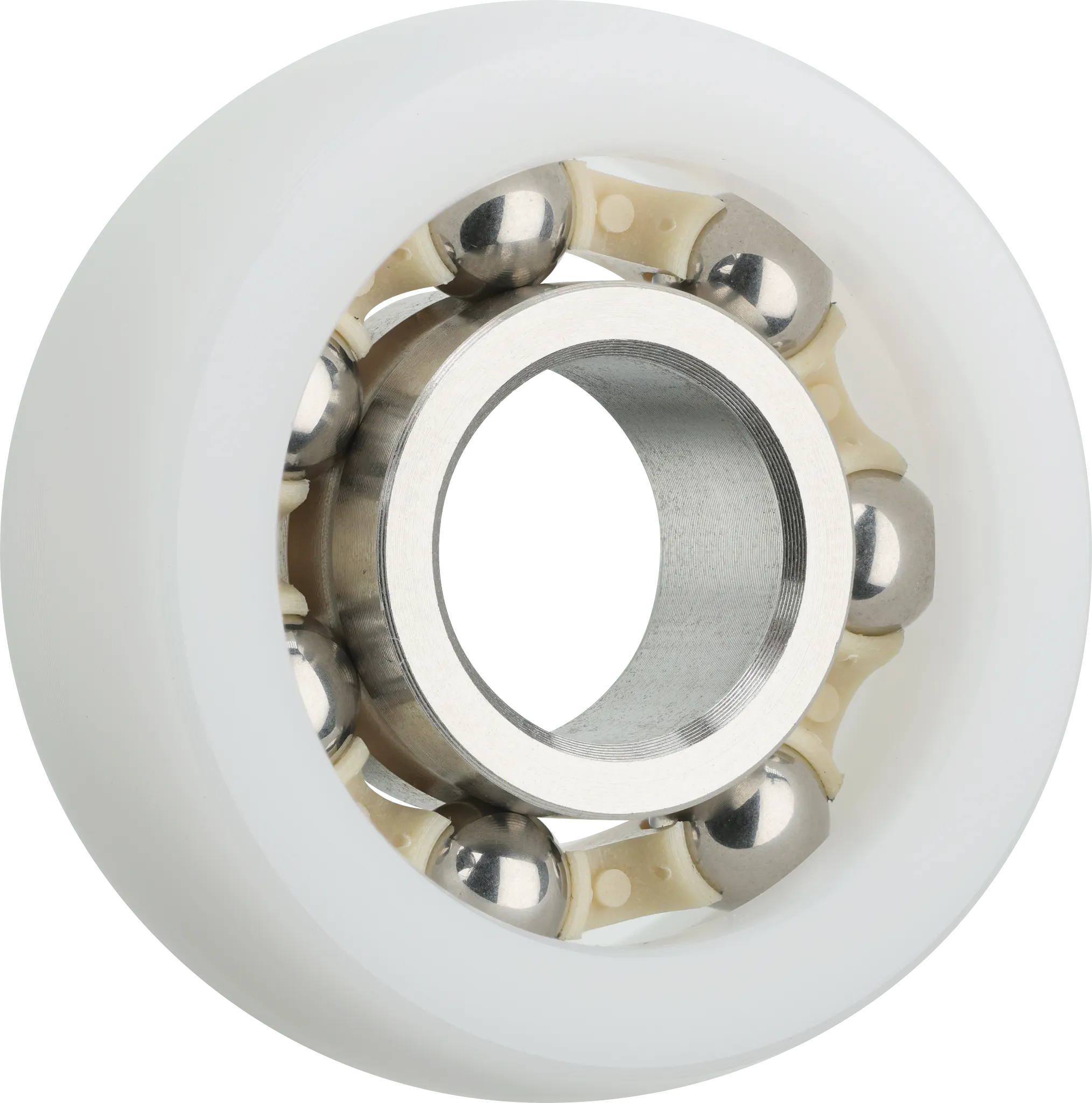

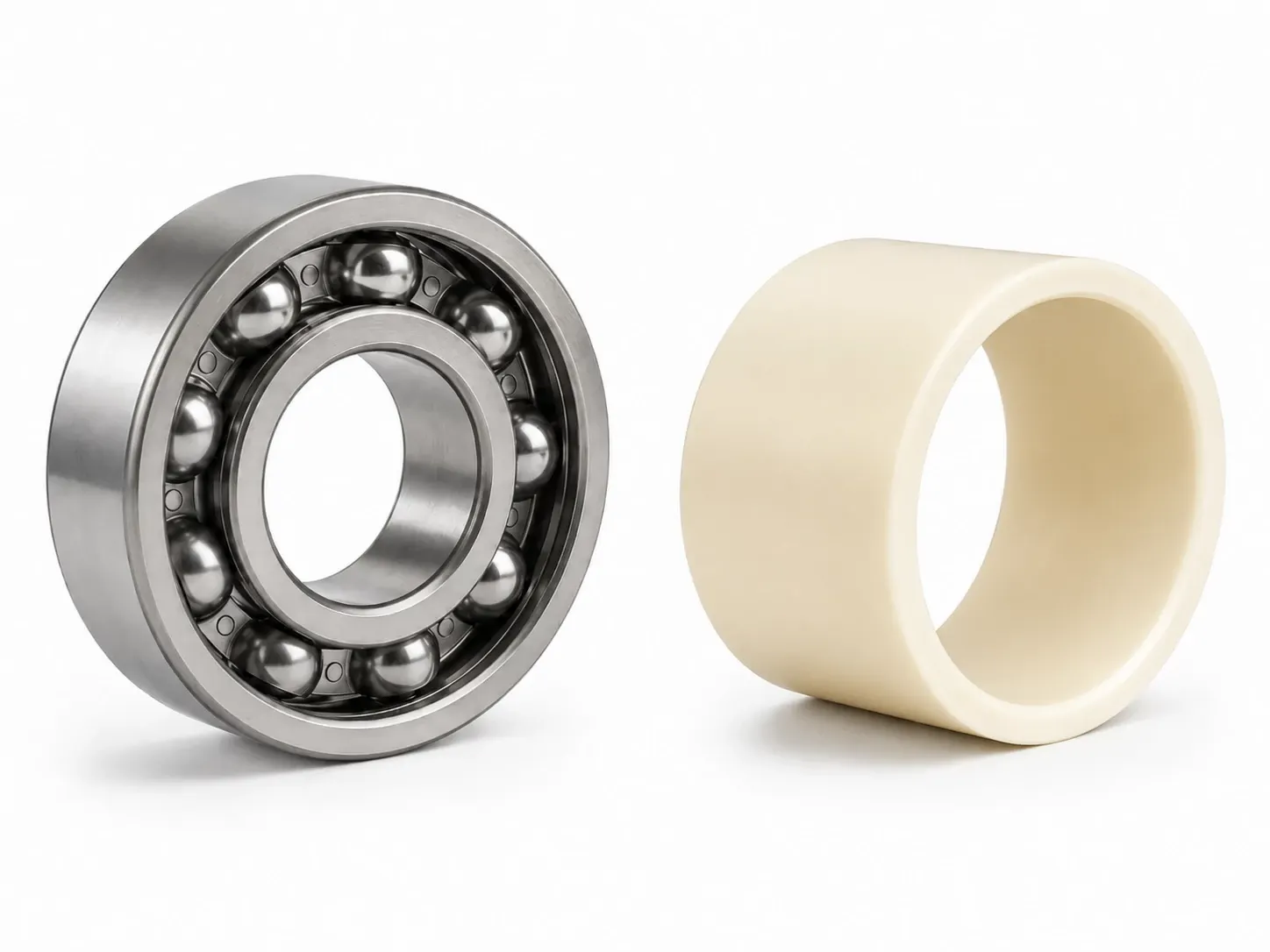

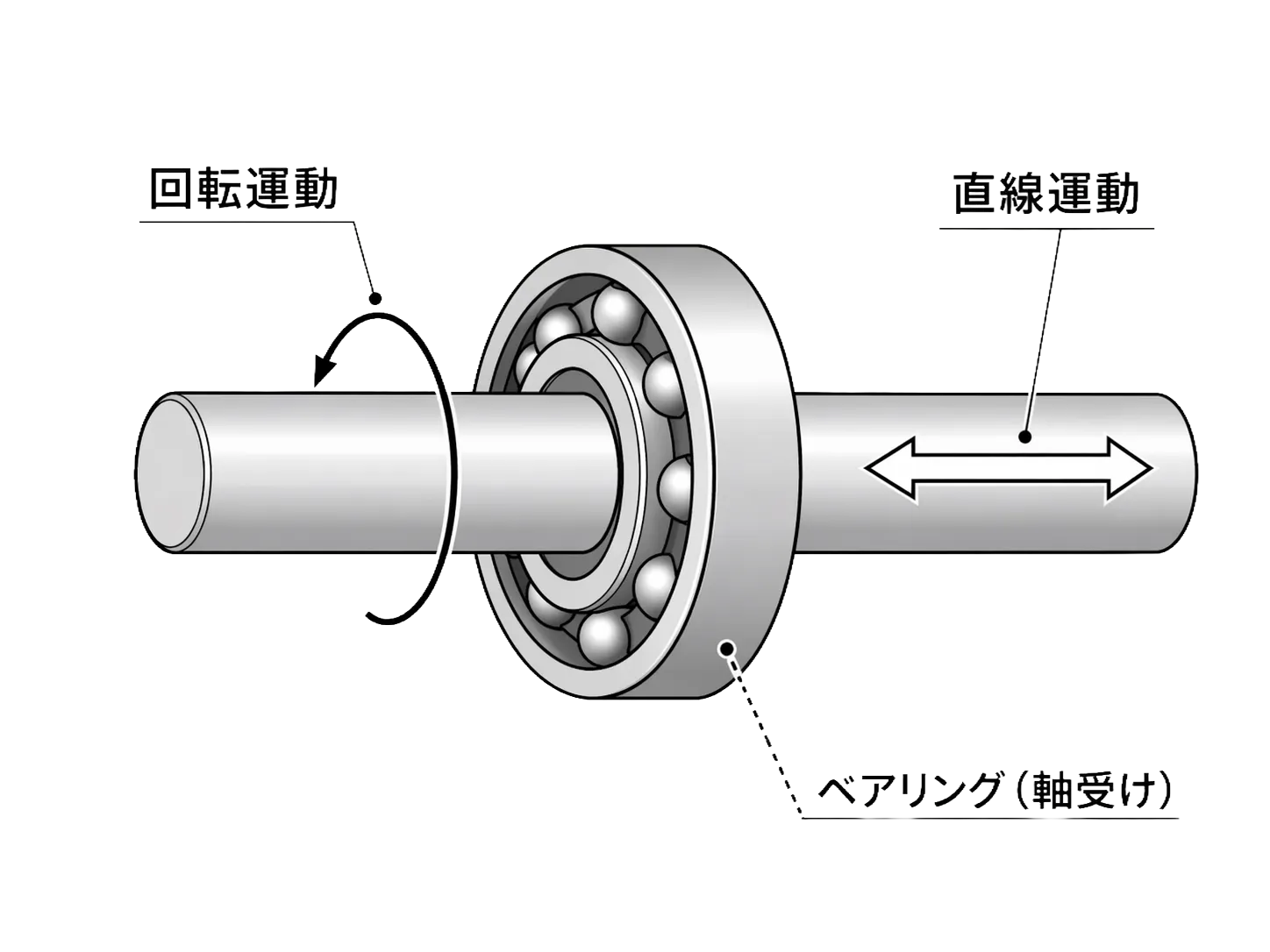

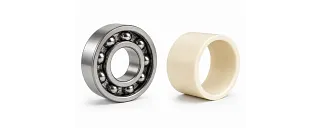

ベアリングは、回転軸や摺動部を支えつつ、滑らかに動かす機能を受け持つ部品です。求められる役割は次の3点です。

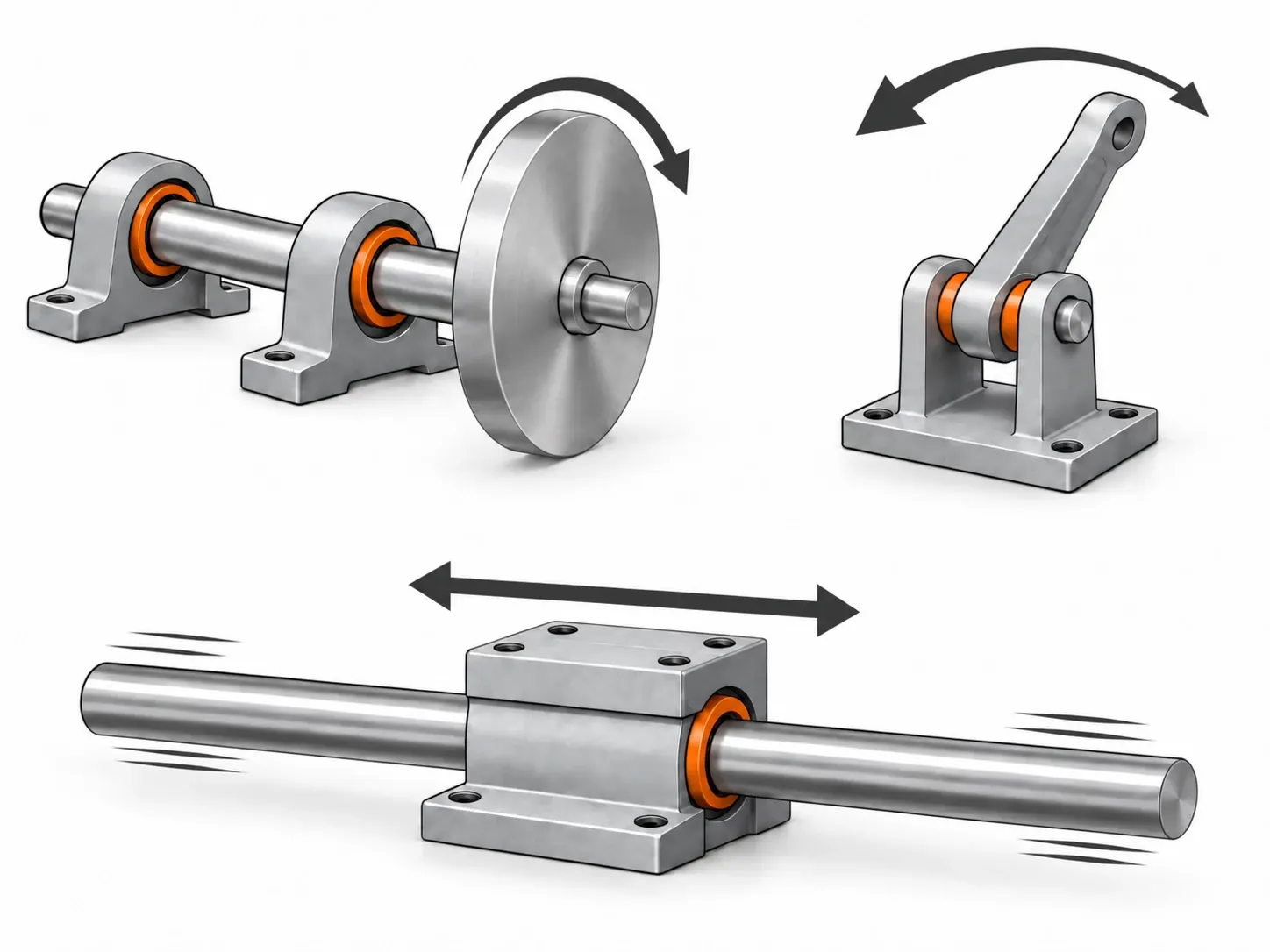

• 必要な動きを低摩擦で実現する。
• 軸を所定の位置に支持する。精度、剛性が重要になります。
• 摩耗や焼付きなどを抑え、動きと支持を長く保つ。

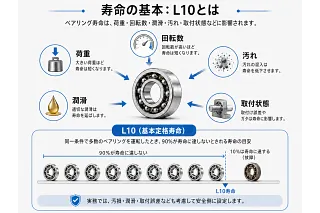

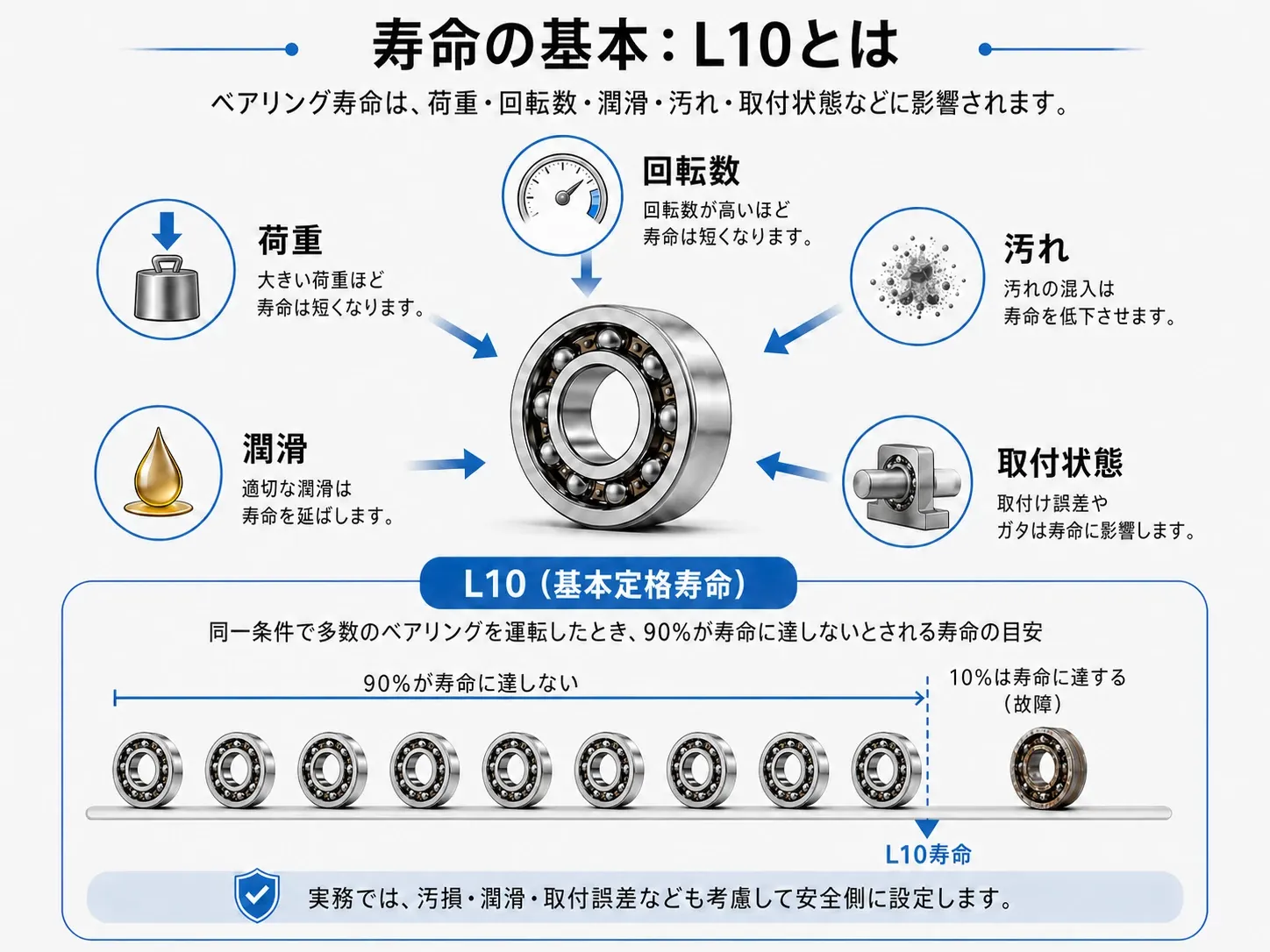

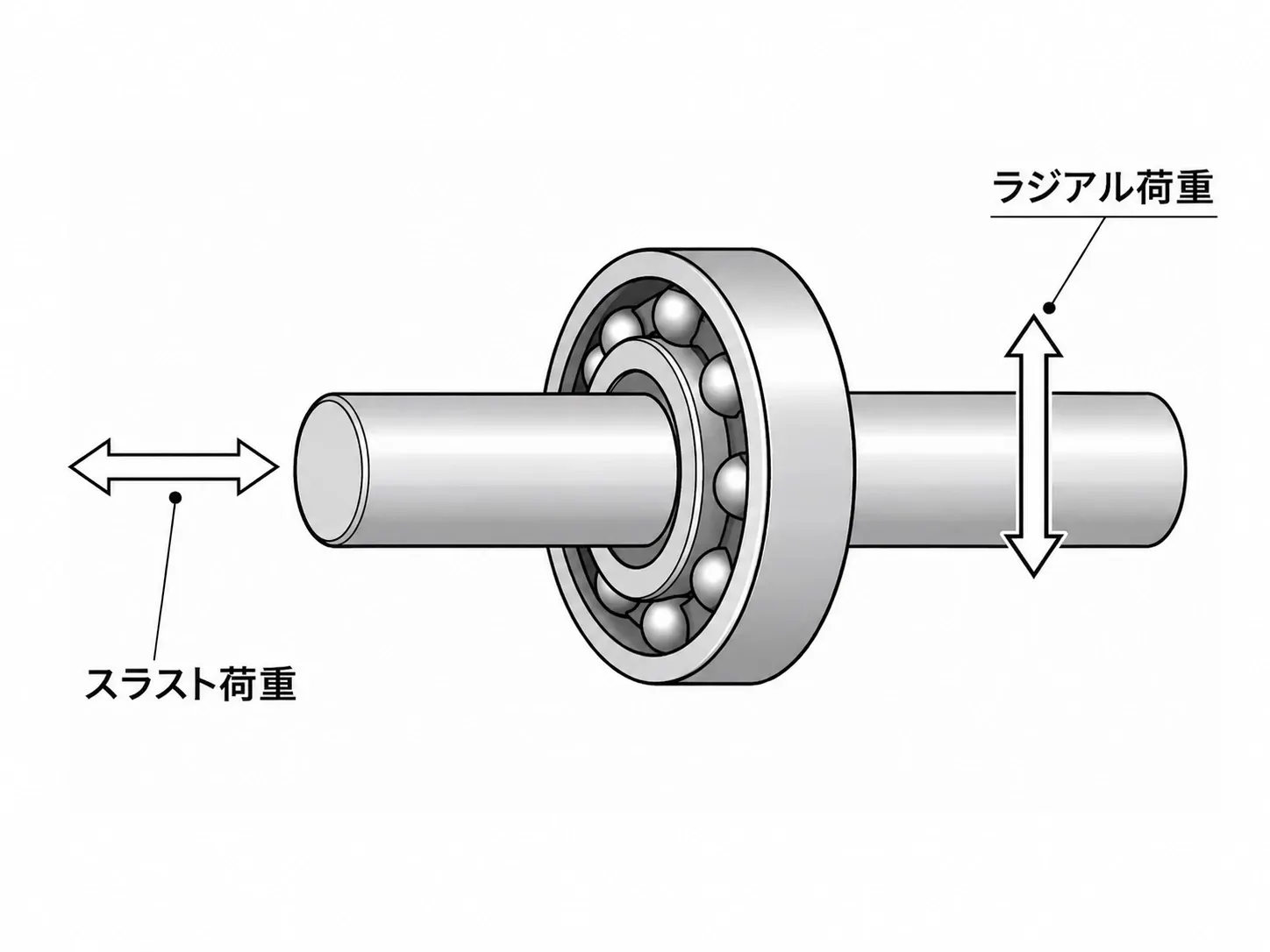

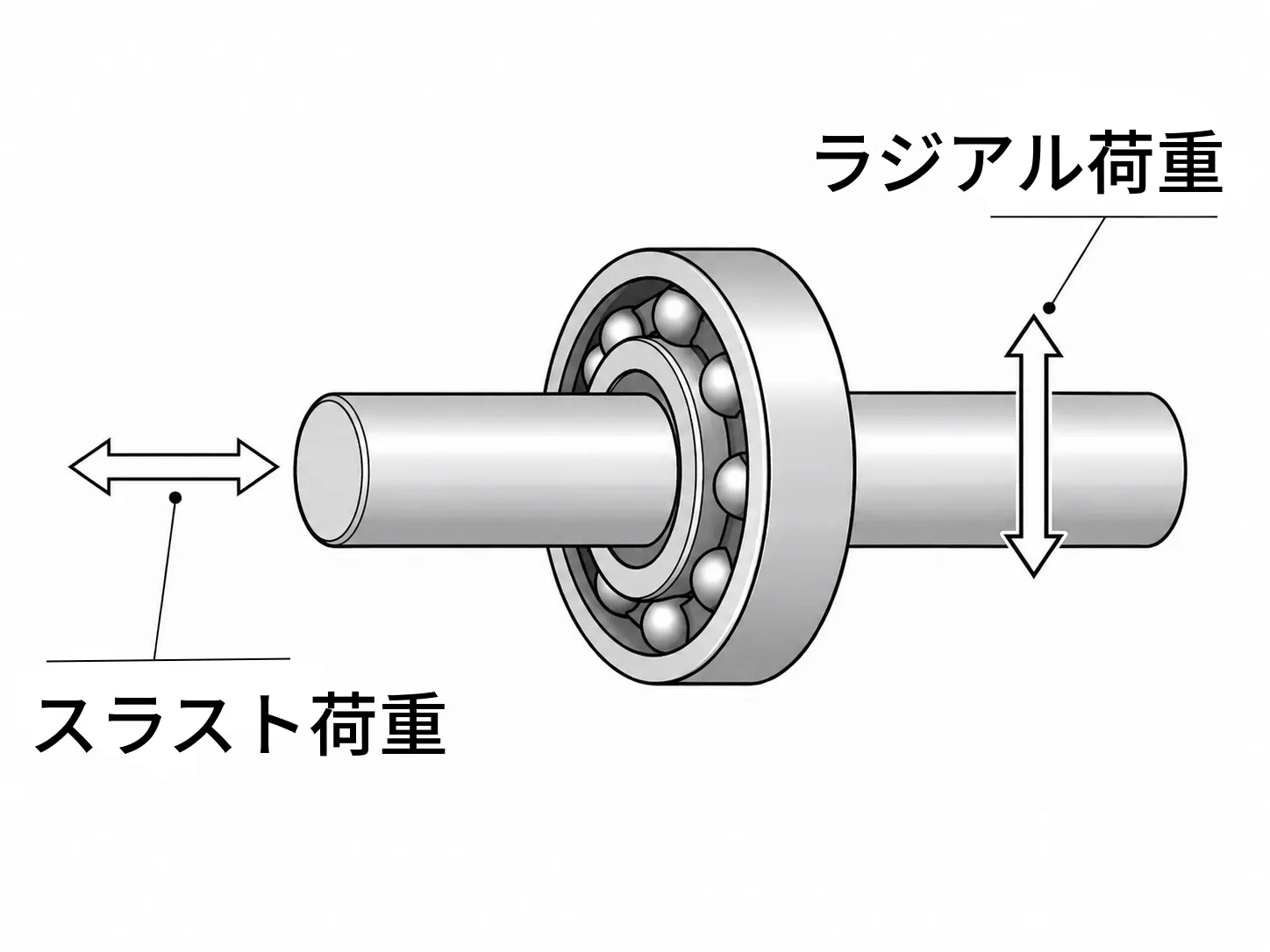

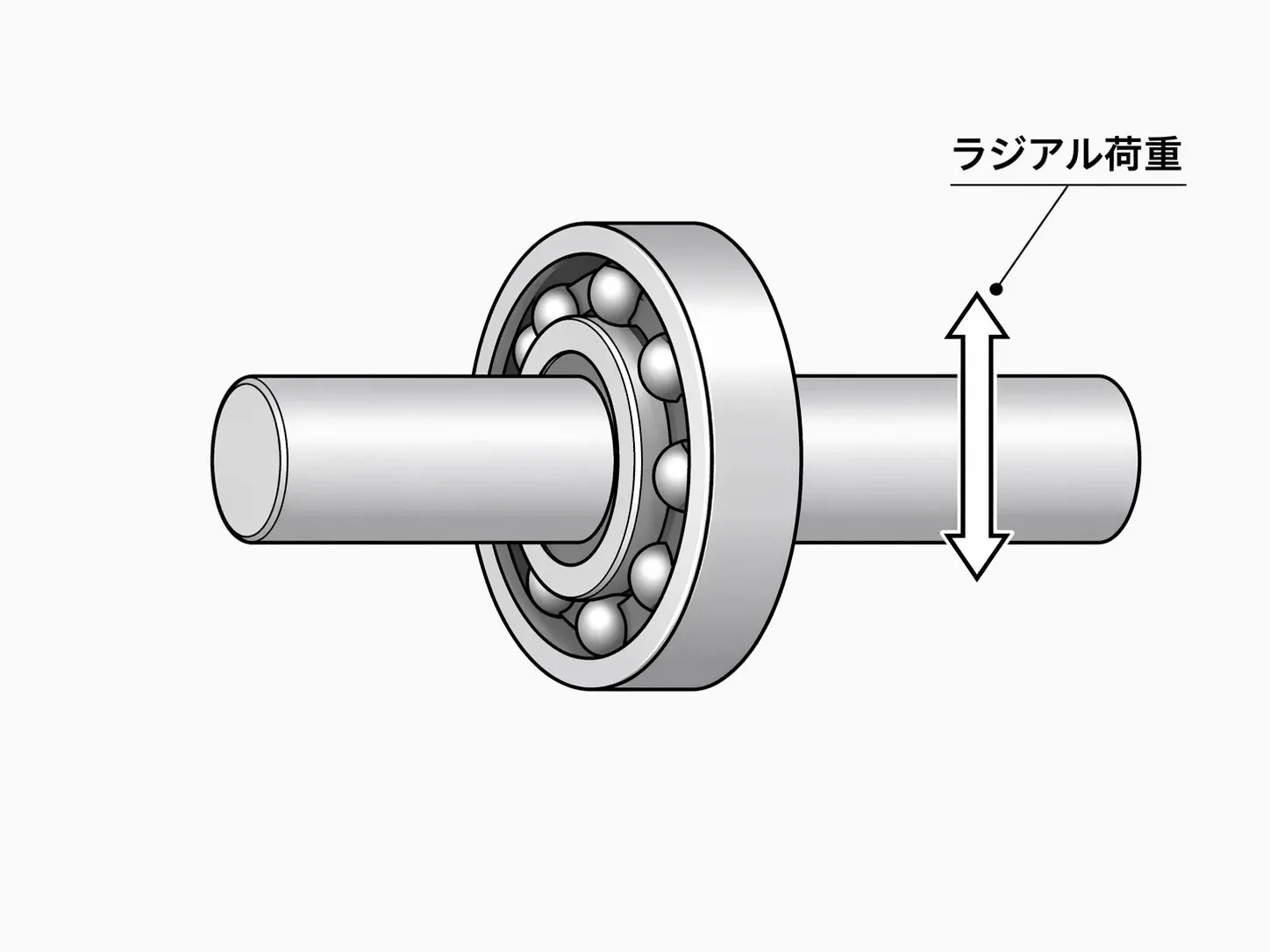

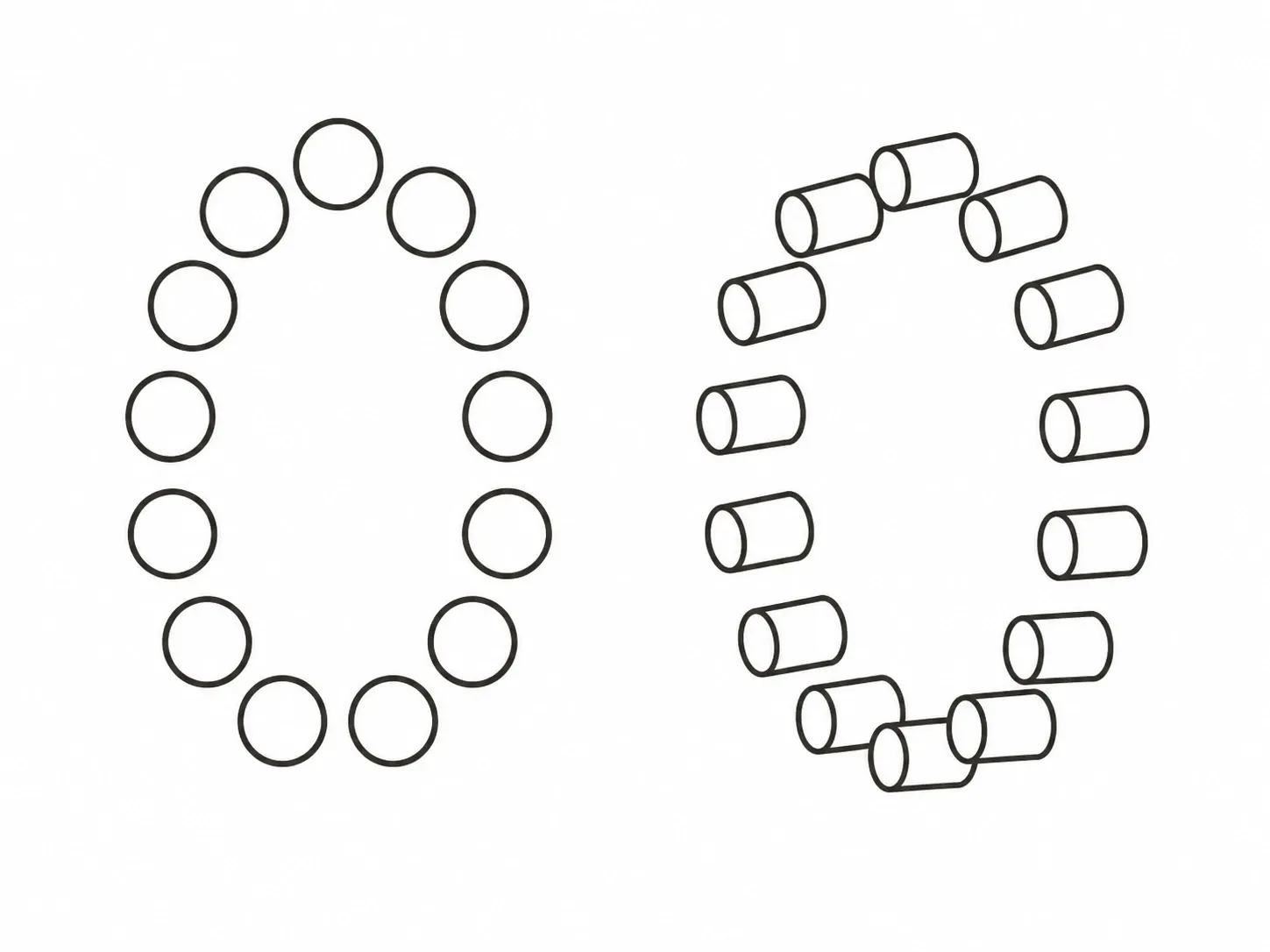

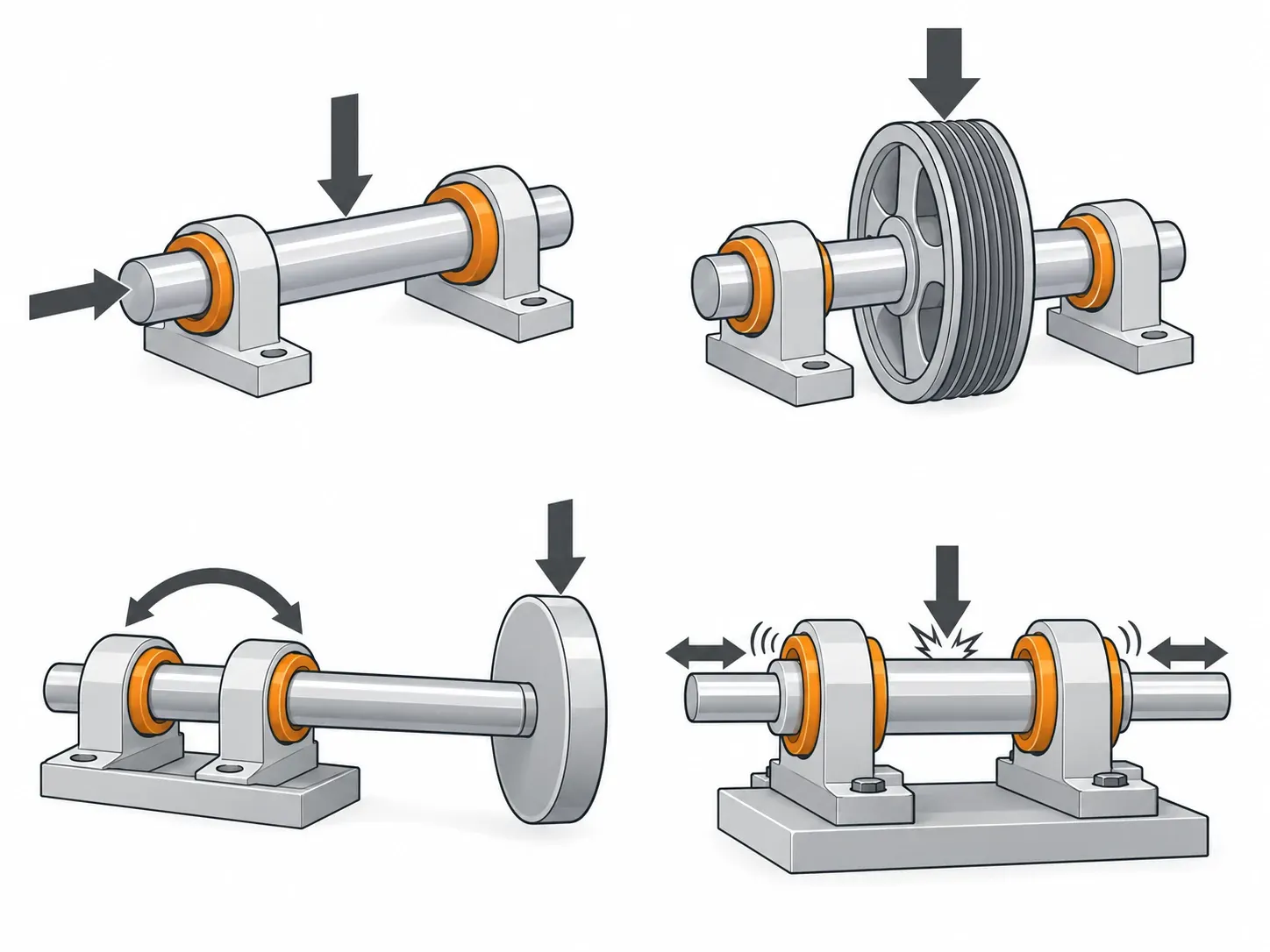

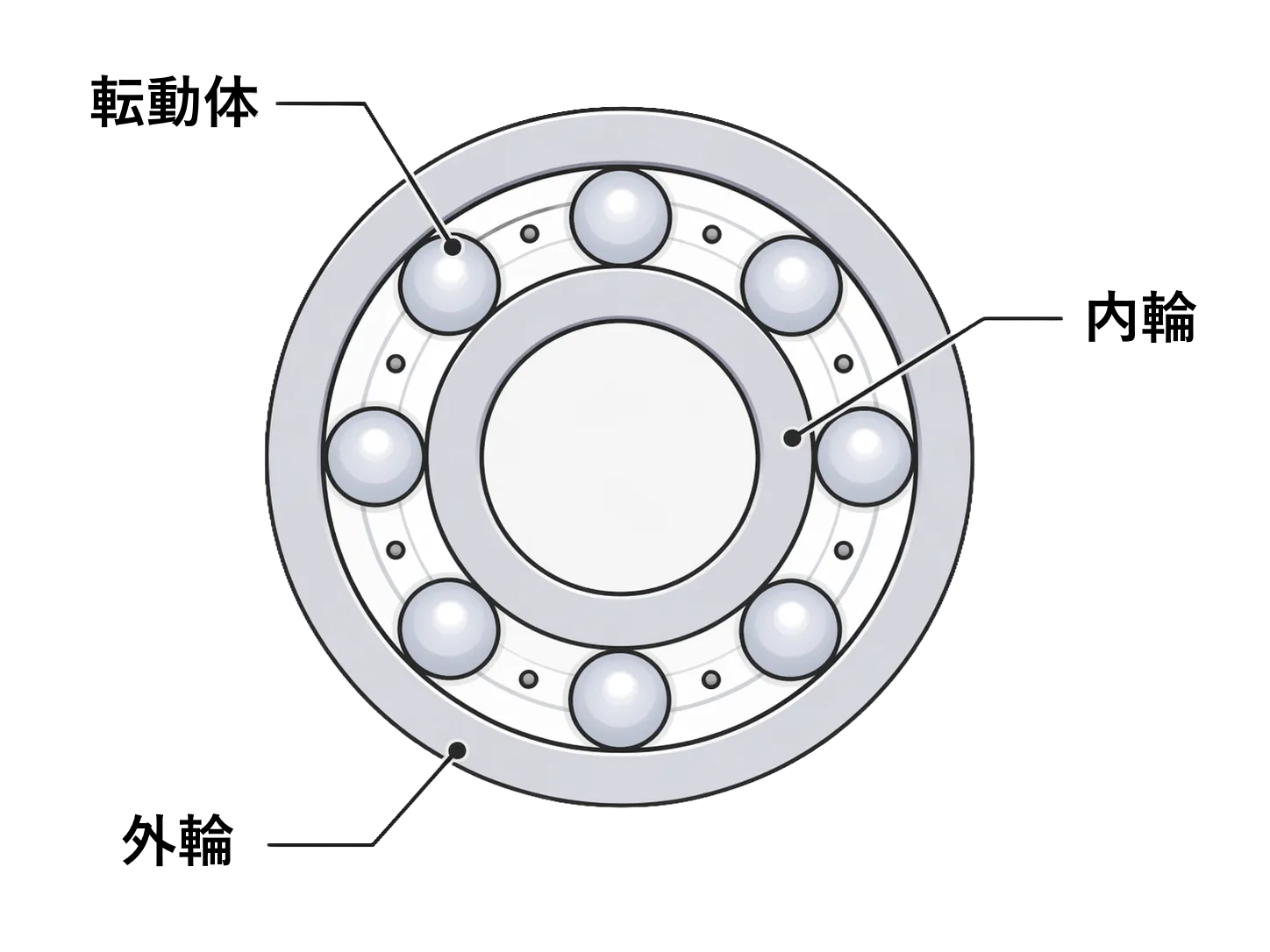

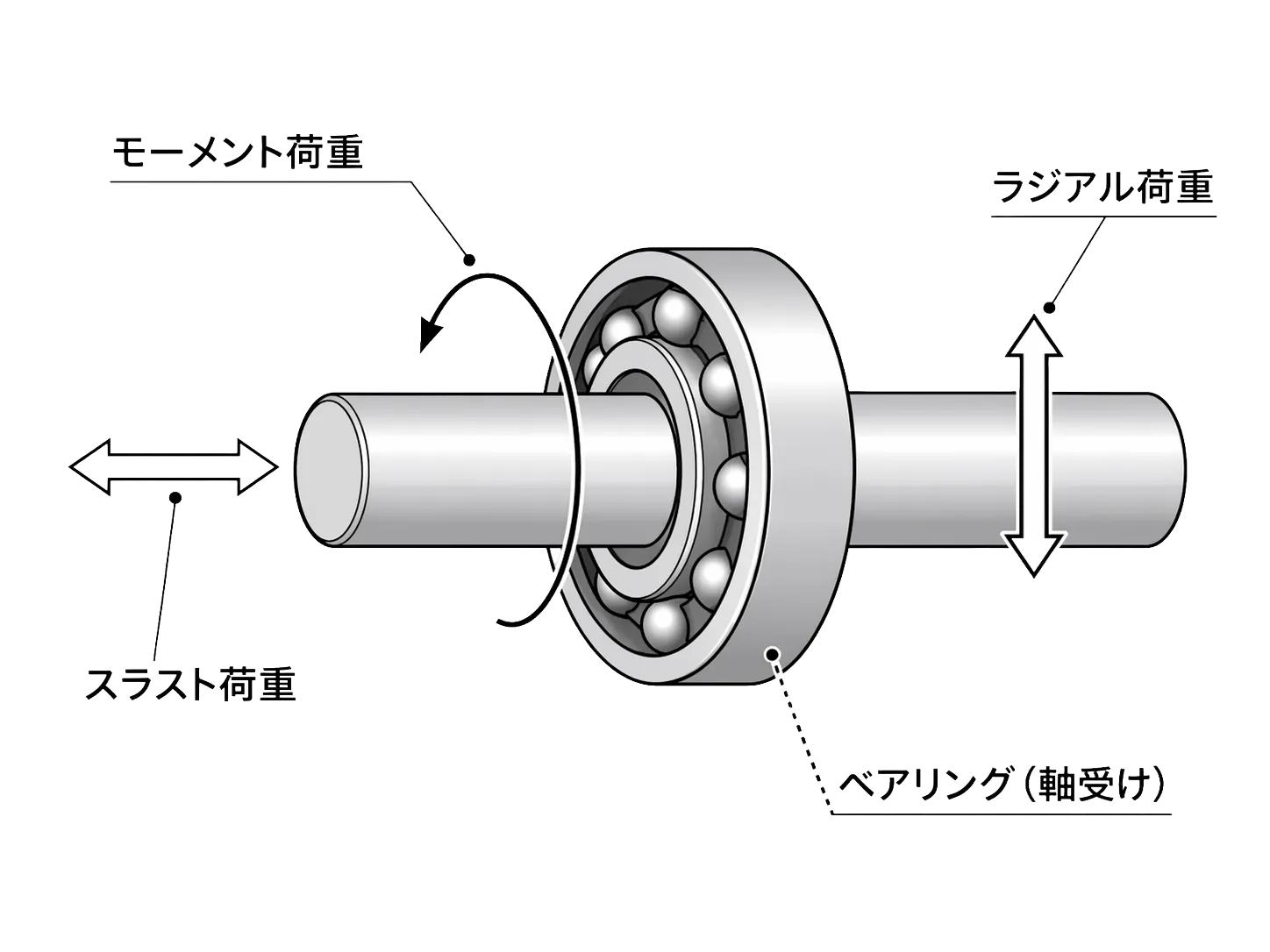

転がり軸受は「荷重方向」と「転動体」によって以下のように分類されます。

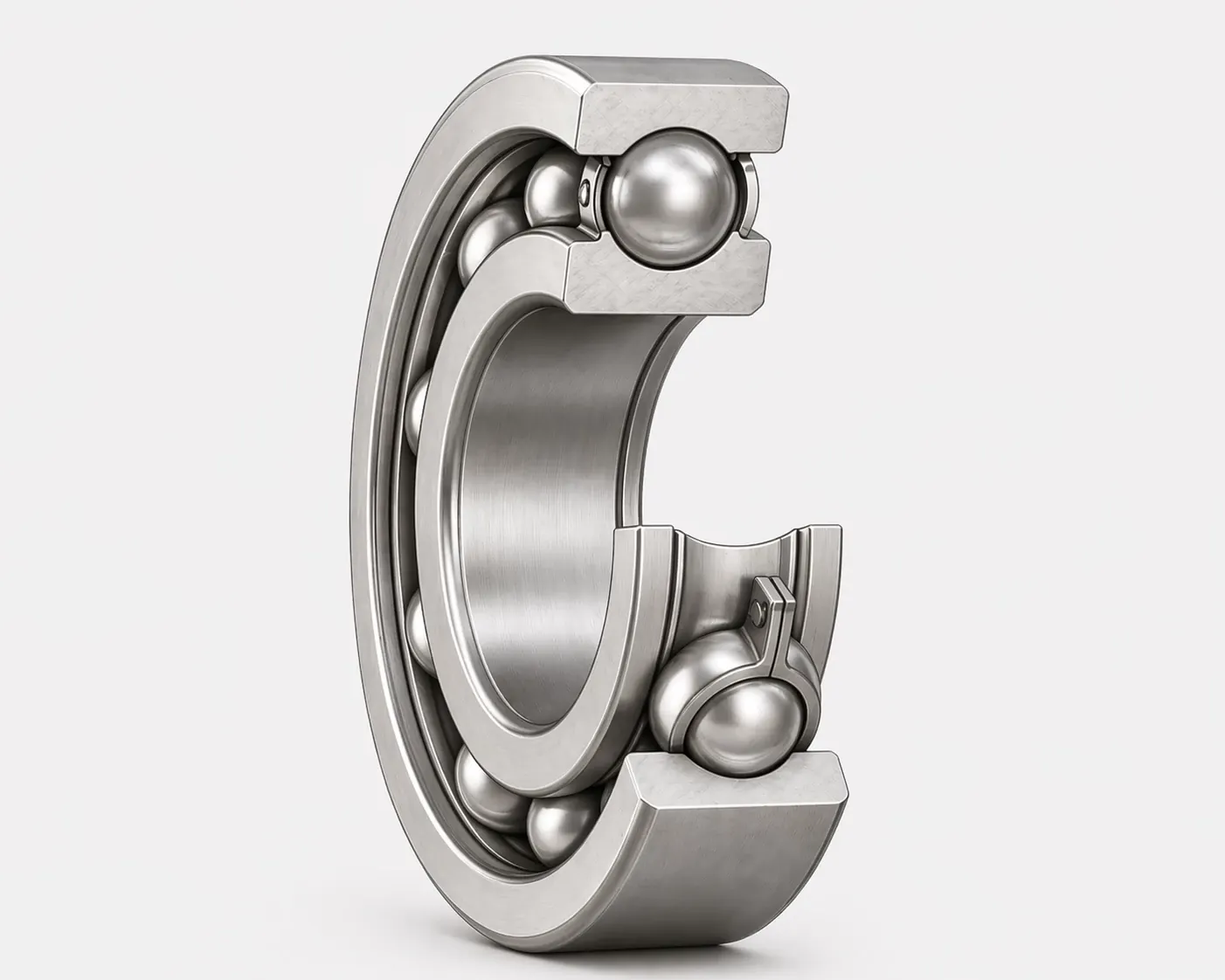

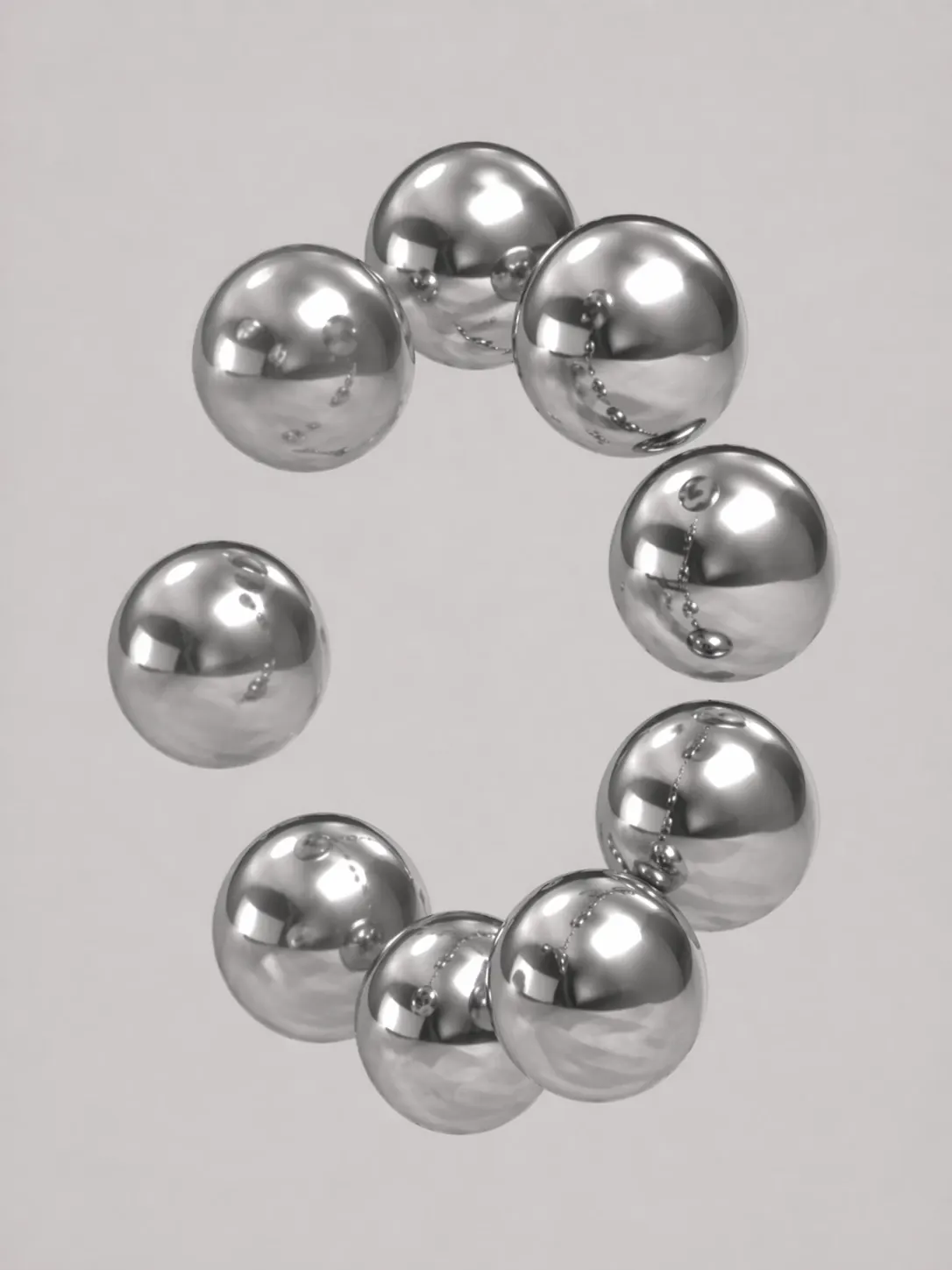

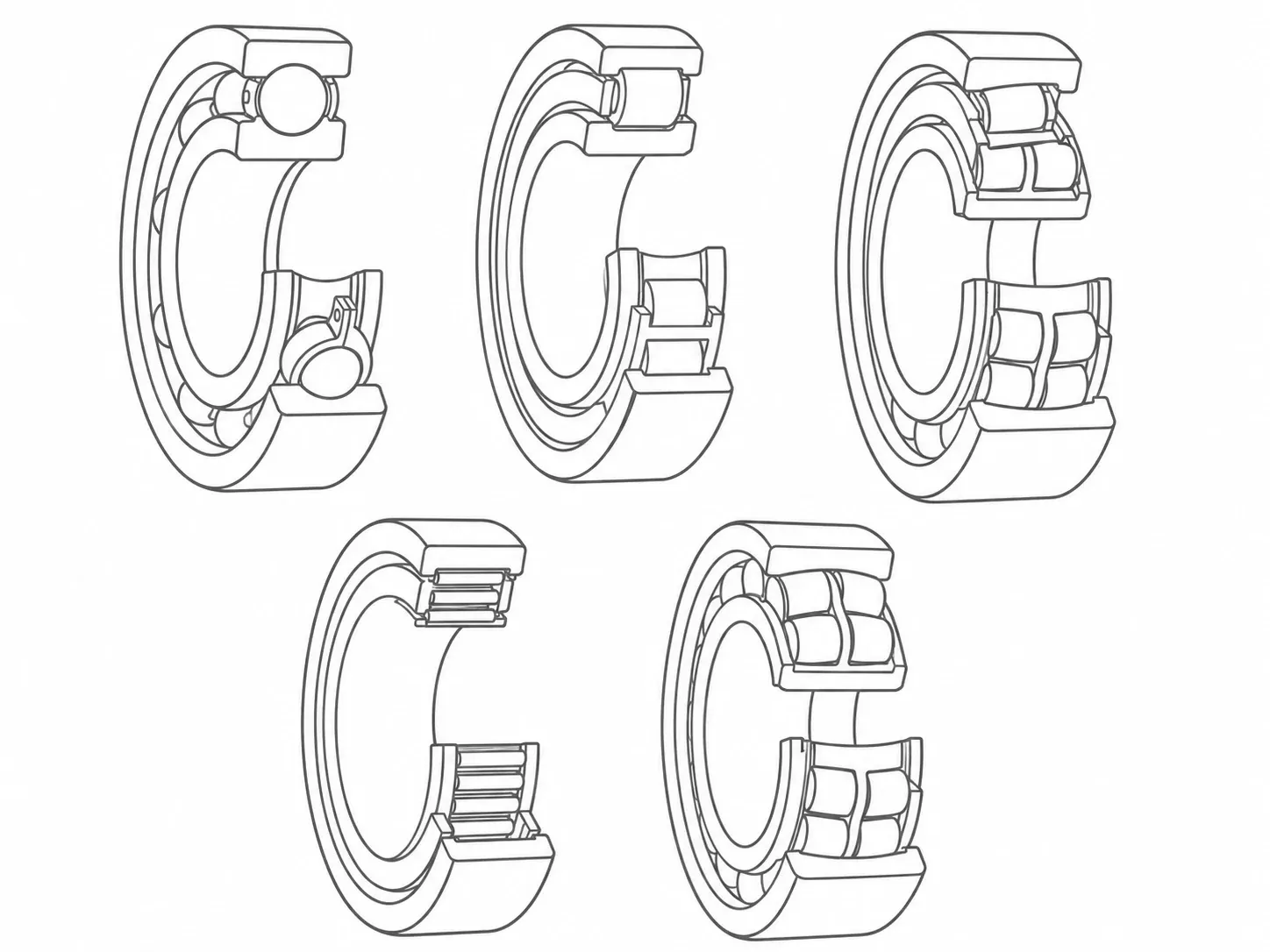

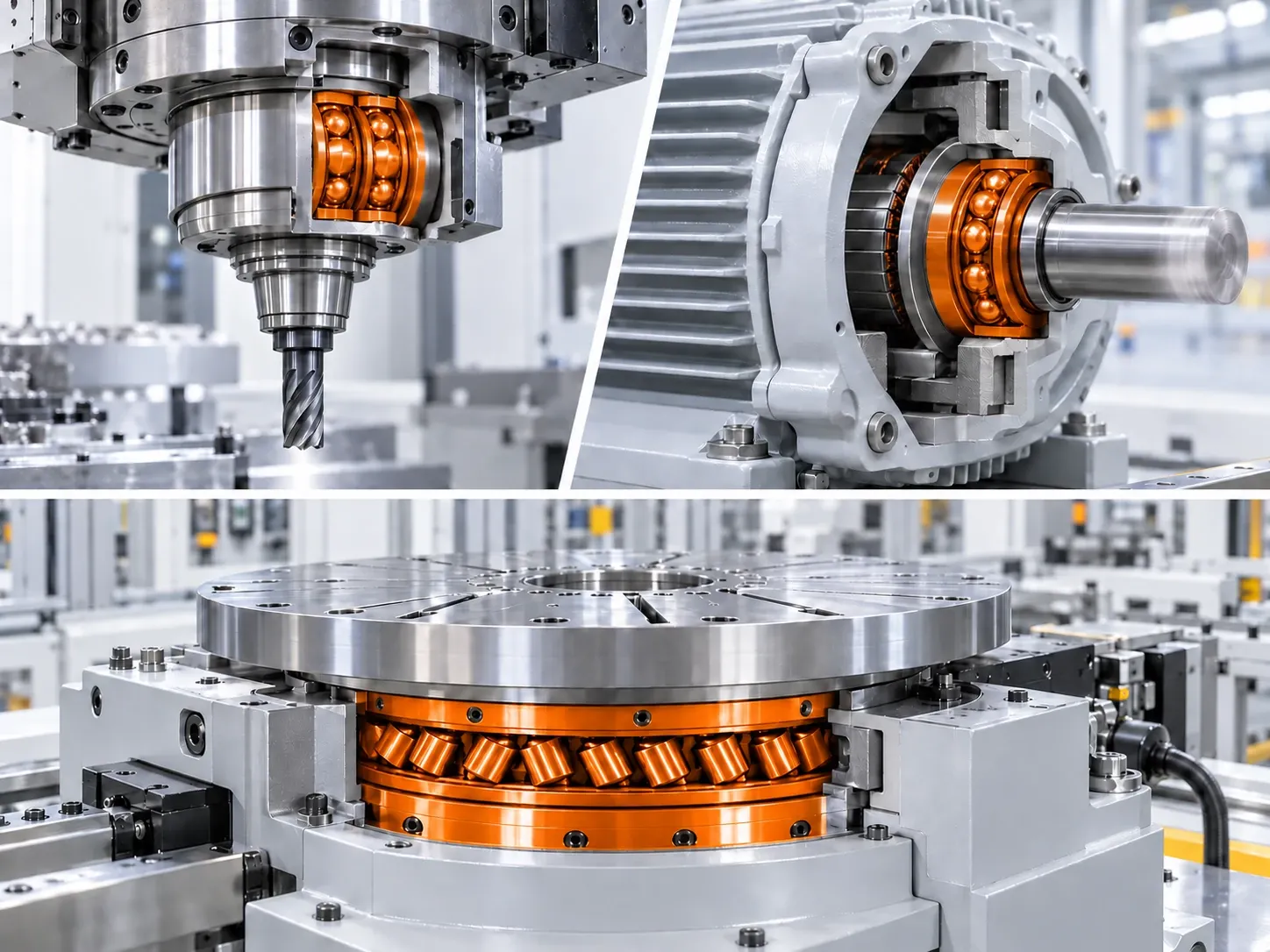

• 深溝玉軸受：汎用、幅広い用途

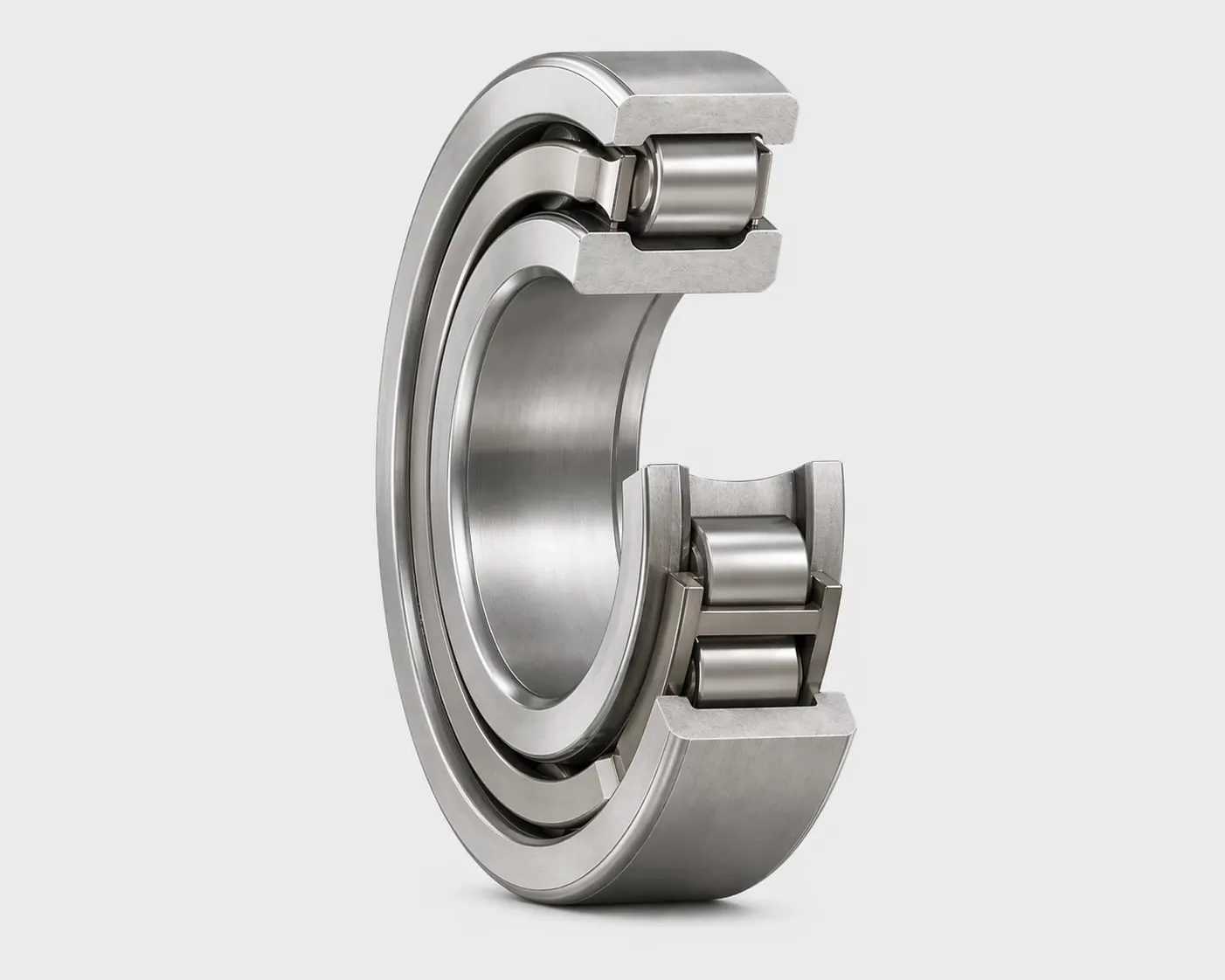

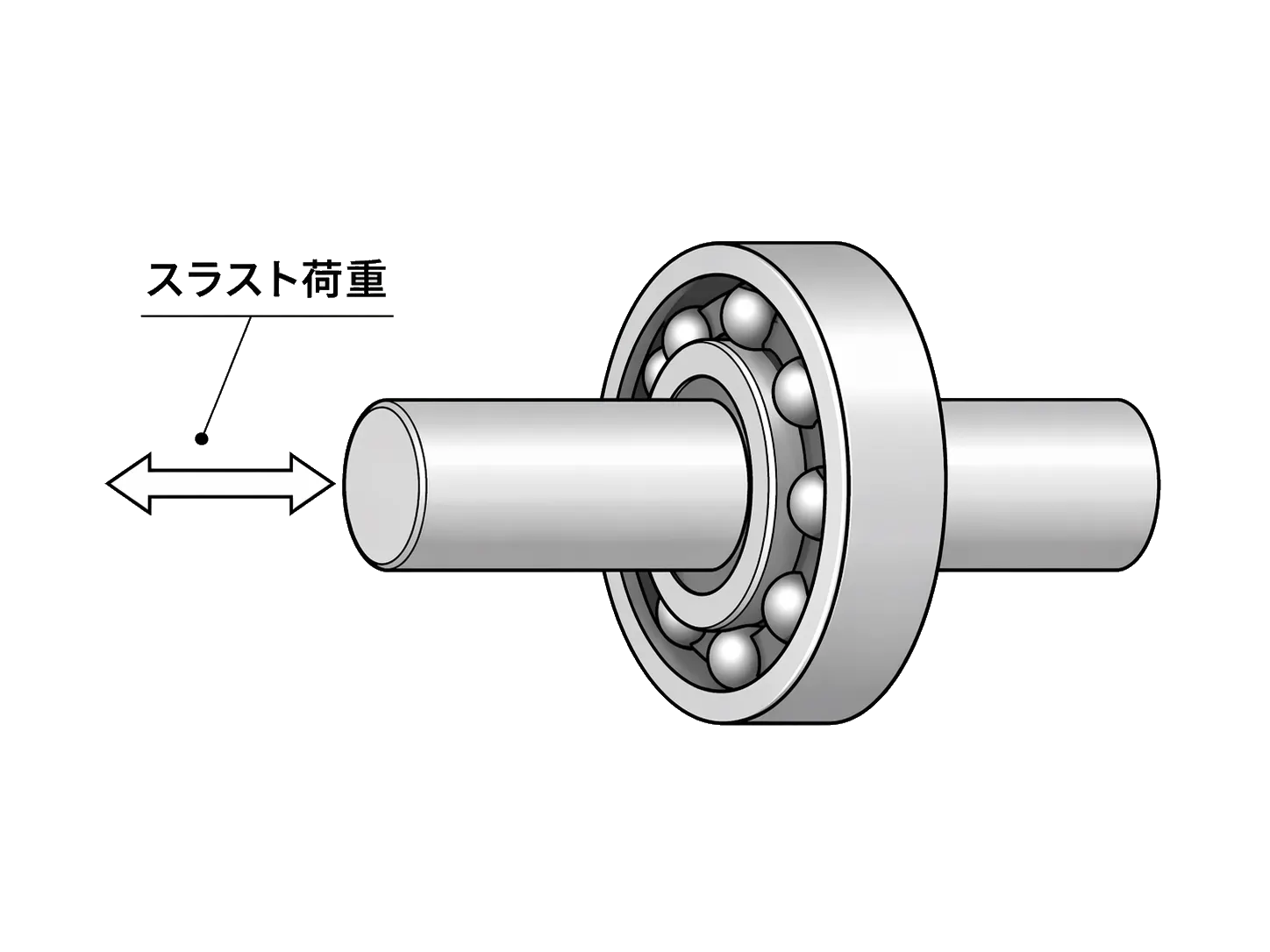

• アンギュラ玉軸受：ラジアル＋スラストを受けたい場合

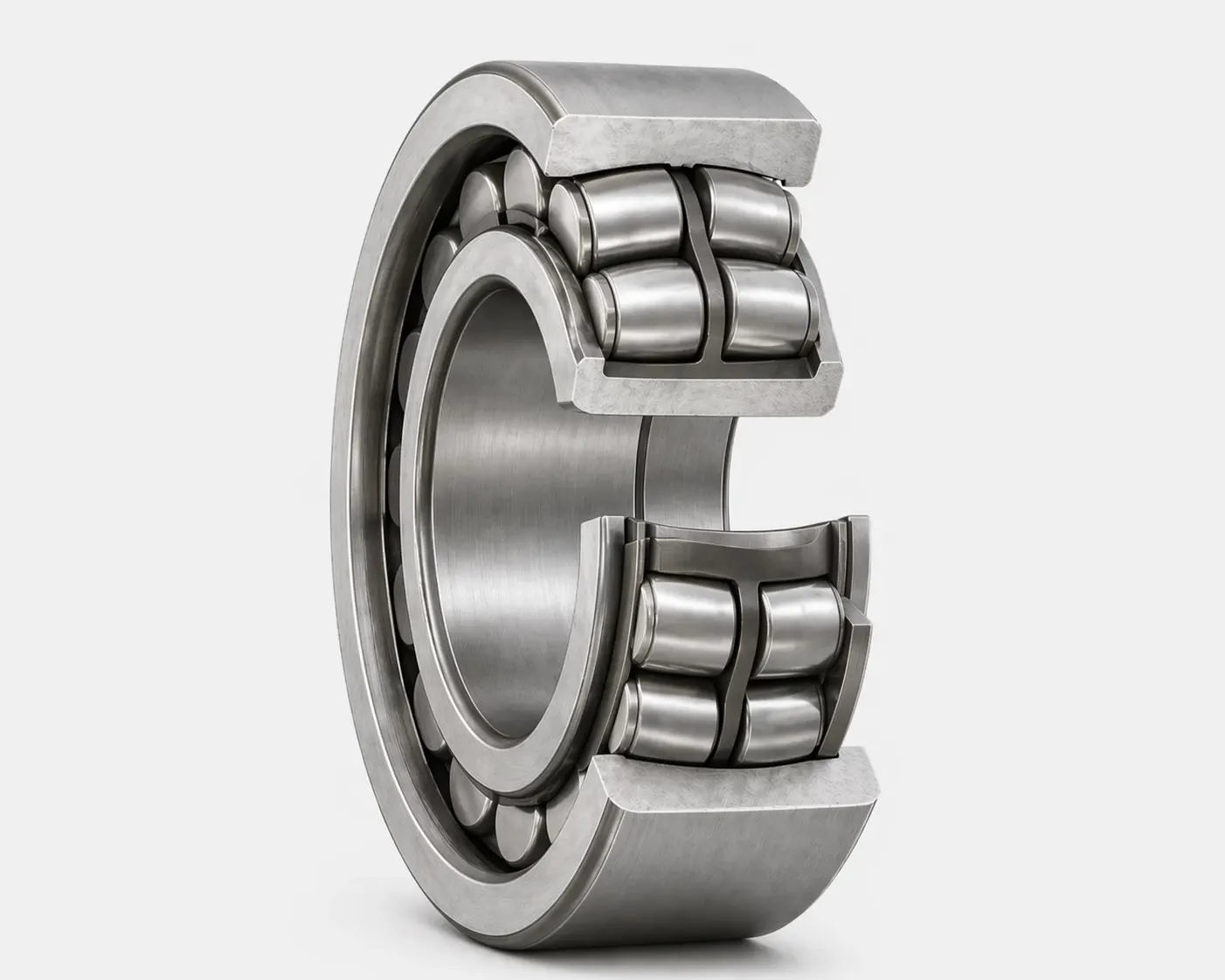

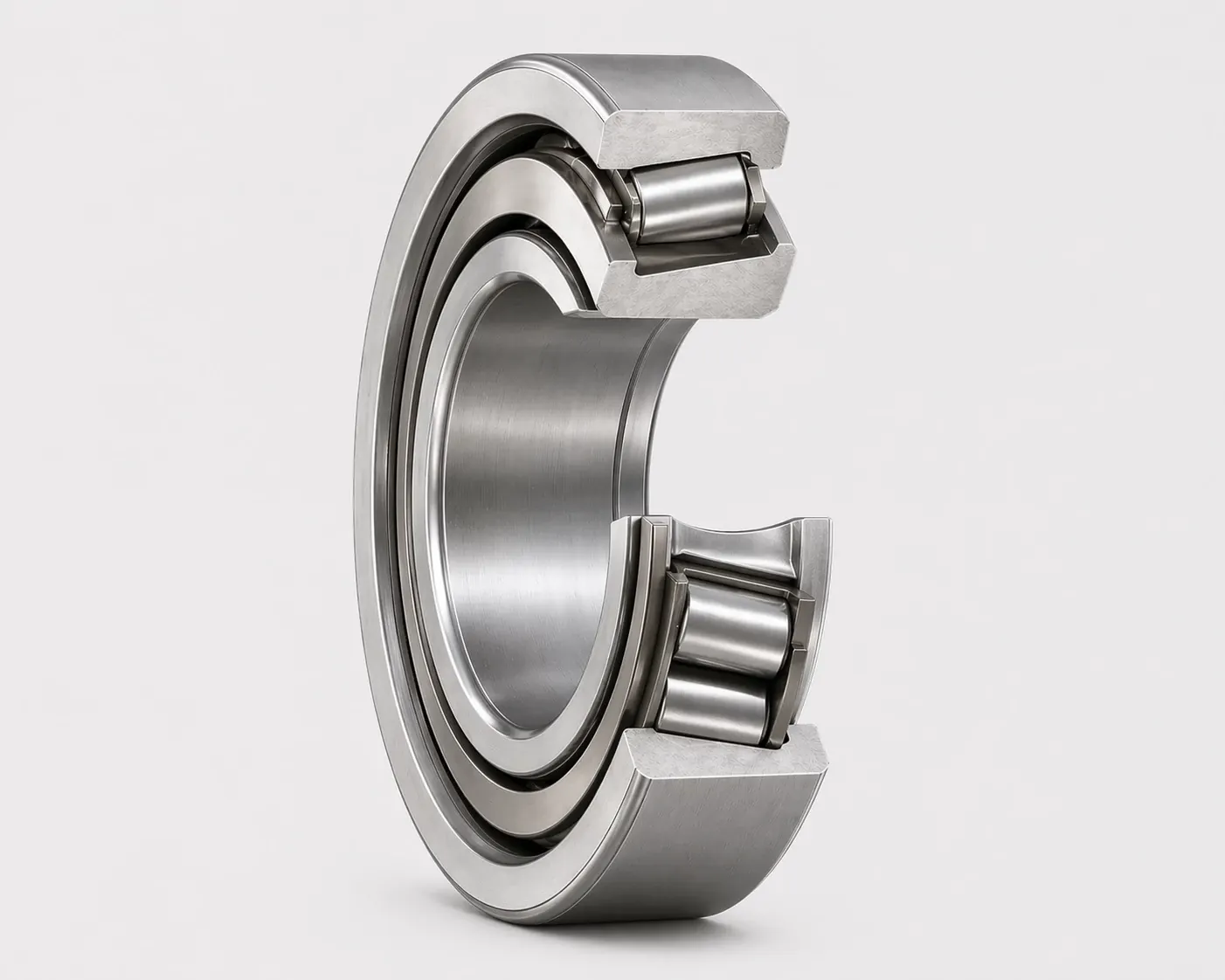

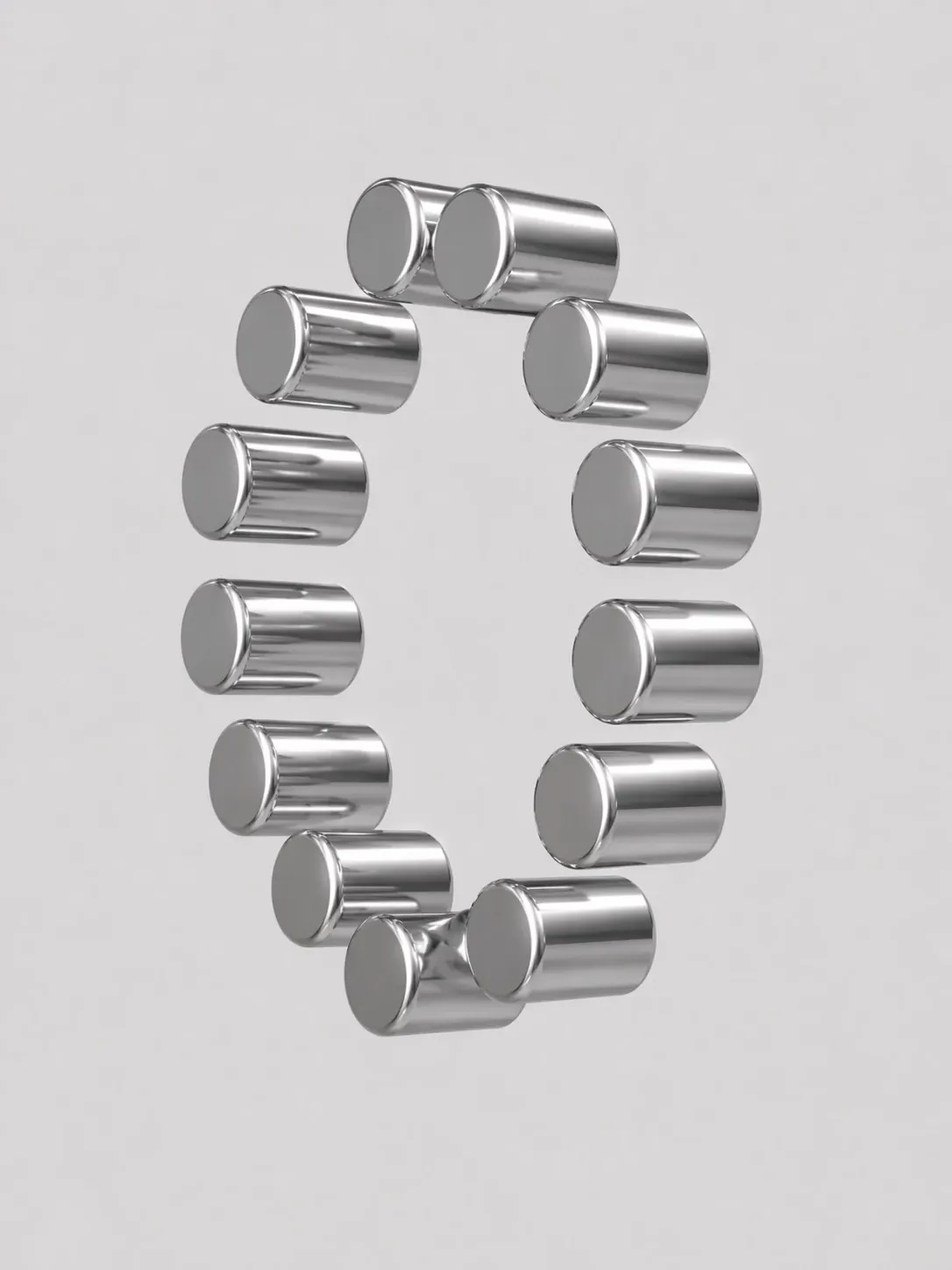

• 円筒ころ／円すいころ：高荷重・剛性を重視する場合

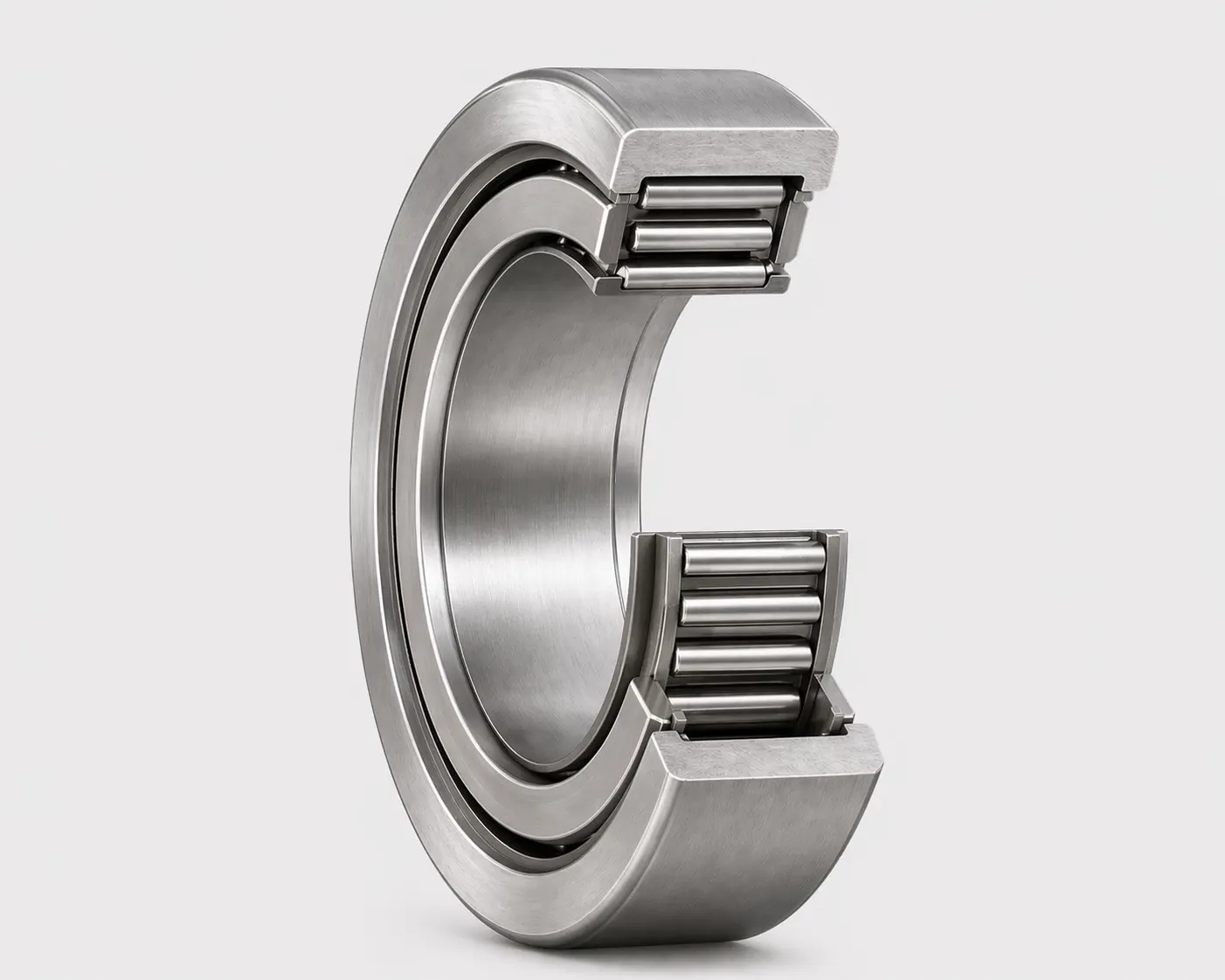

• ニードル軸受：薄肉で省スペースにしたい場合
• スラスト軸受：軸方向荷重を主に受けたい場合

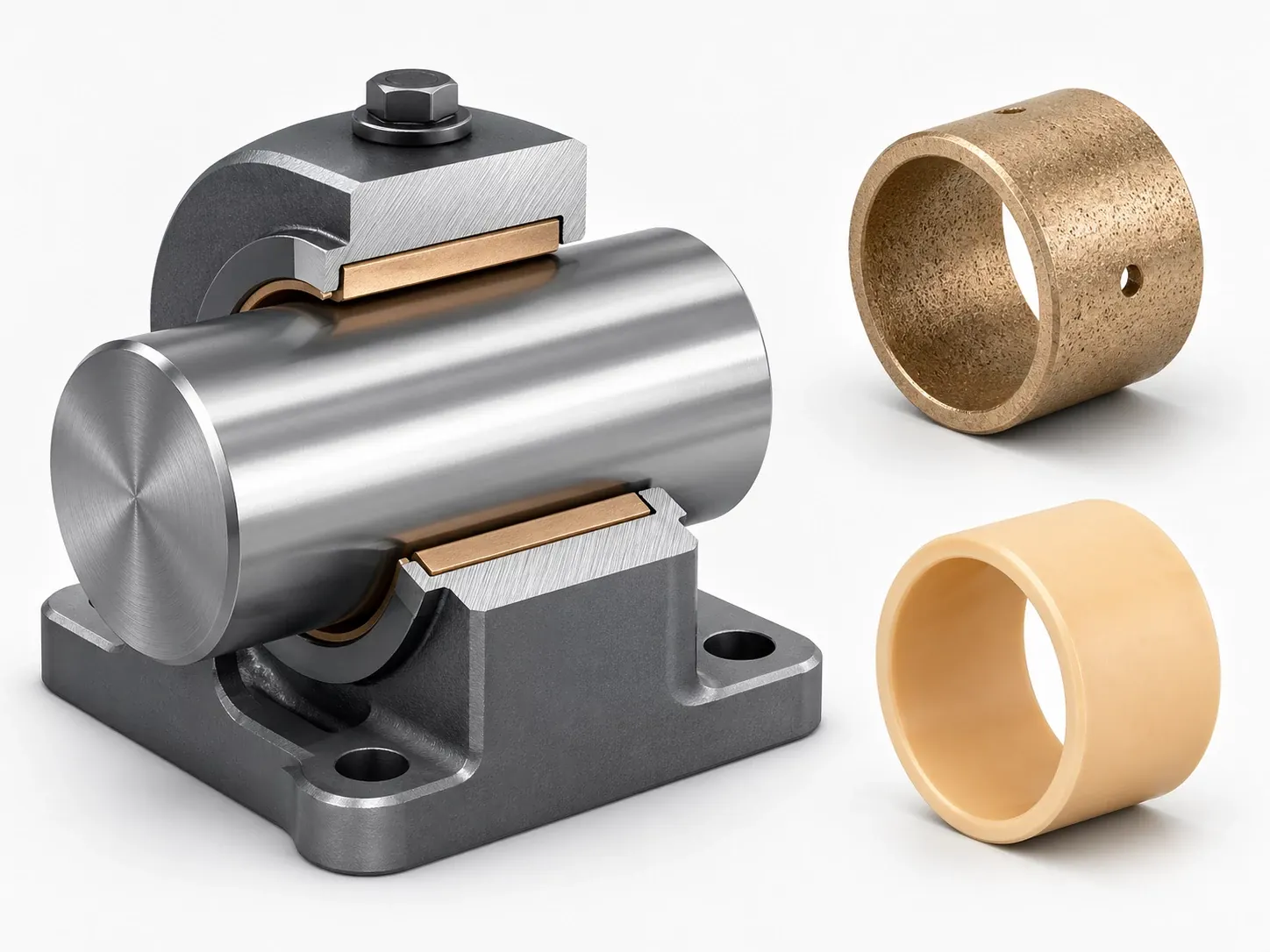

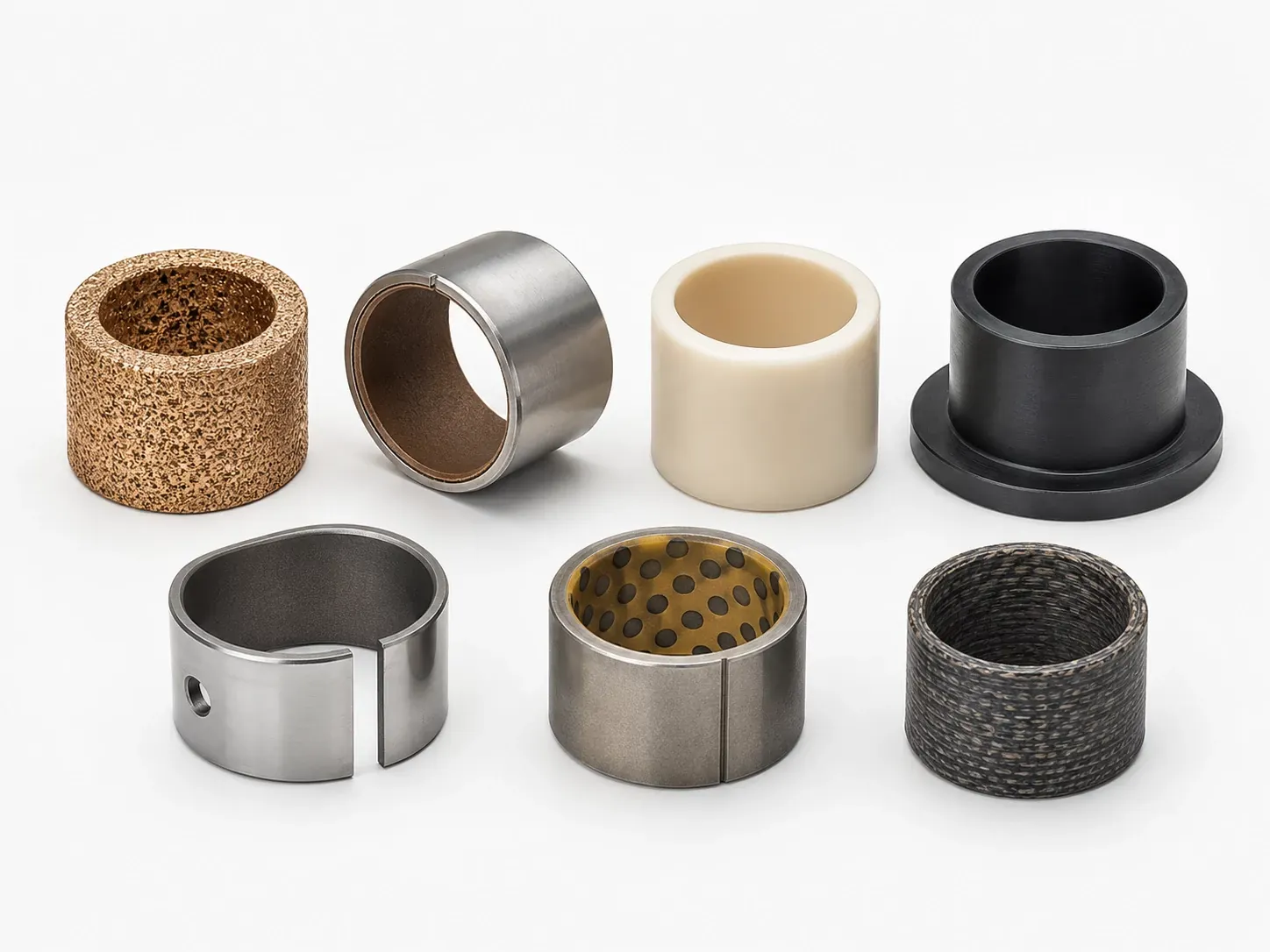

すべり軸受は材質によって以下のようなものがあります。

• 金属系（焼結・含油など）：条件によっては油膜や含油で運用
• 樹脂系（無給油・メンテナンス低減型）：給脂が難しい環境や汚れが多い環境で検討されやすい

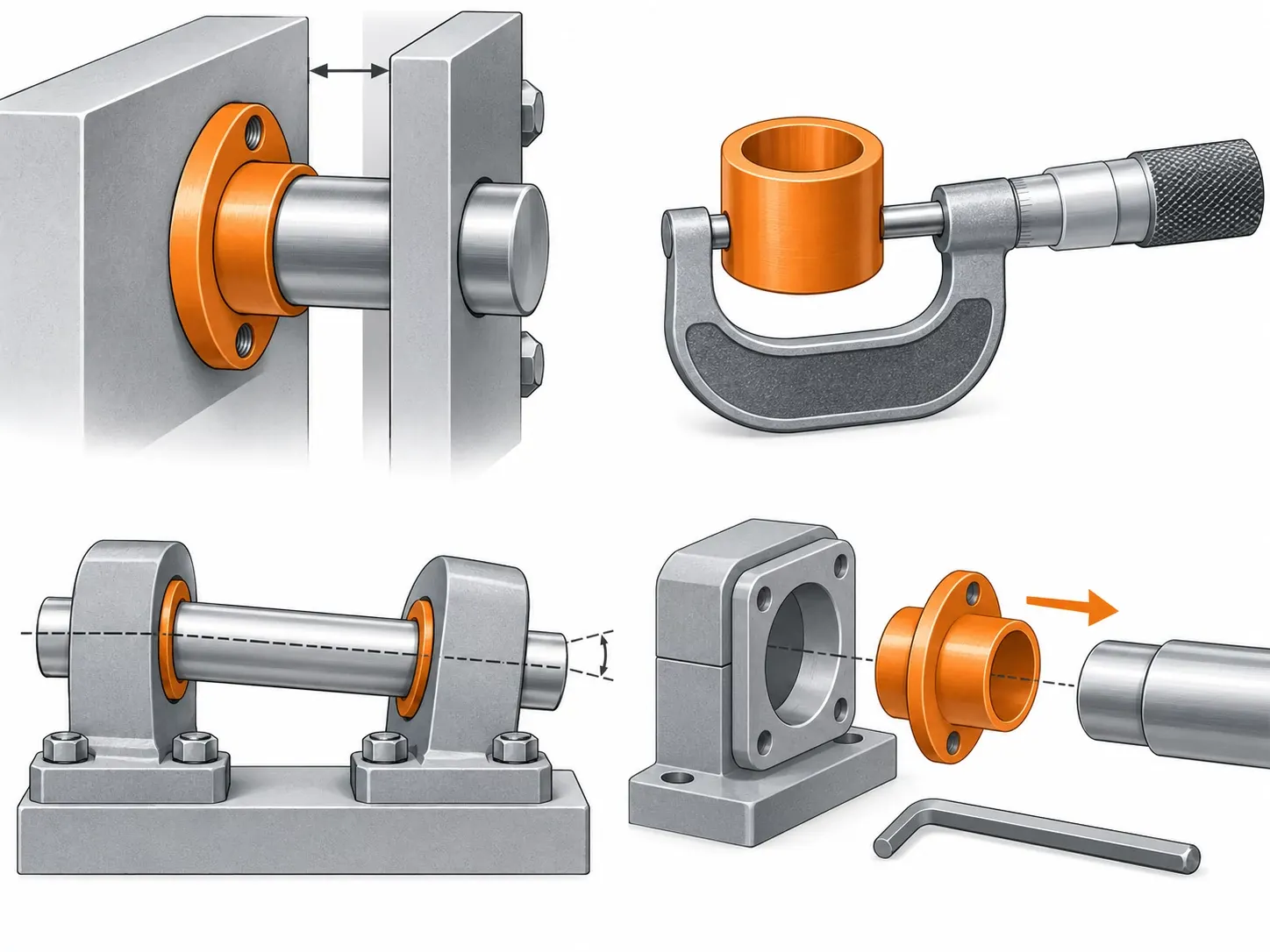

詳しい選び方（材質・相手軸・すきま・環境適性）は、以下のページ「すべり軸受とは」で詳しく解説していますのでご覧ください。

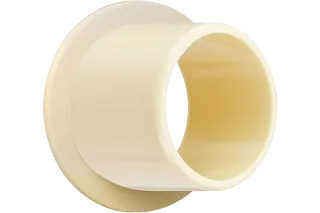

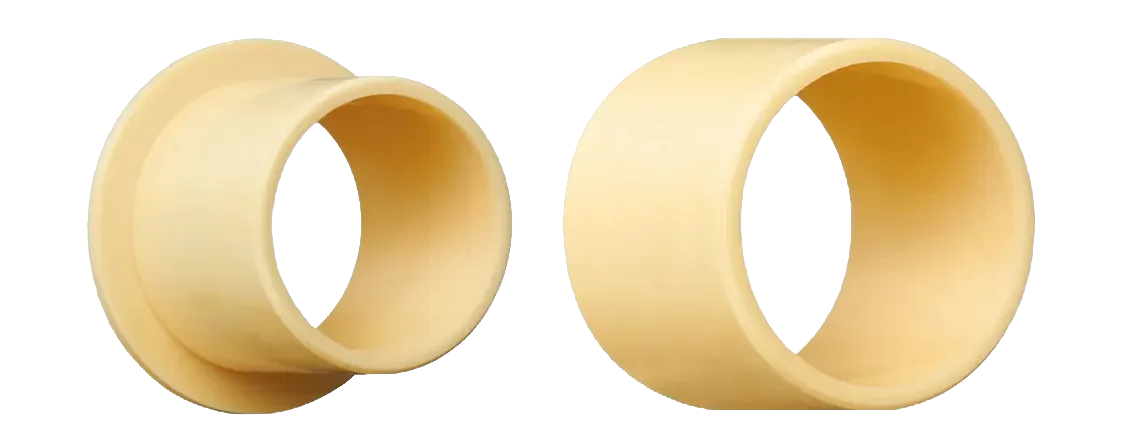

すべり軸受は「ブッシュ」と呼ばれることも多く、代表的にはスリーブ形（円筒）やフランジ付き形などがあります。取付方法やスペース条件に合わせて選びます。。

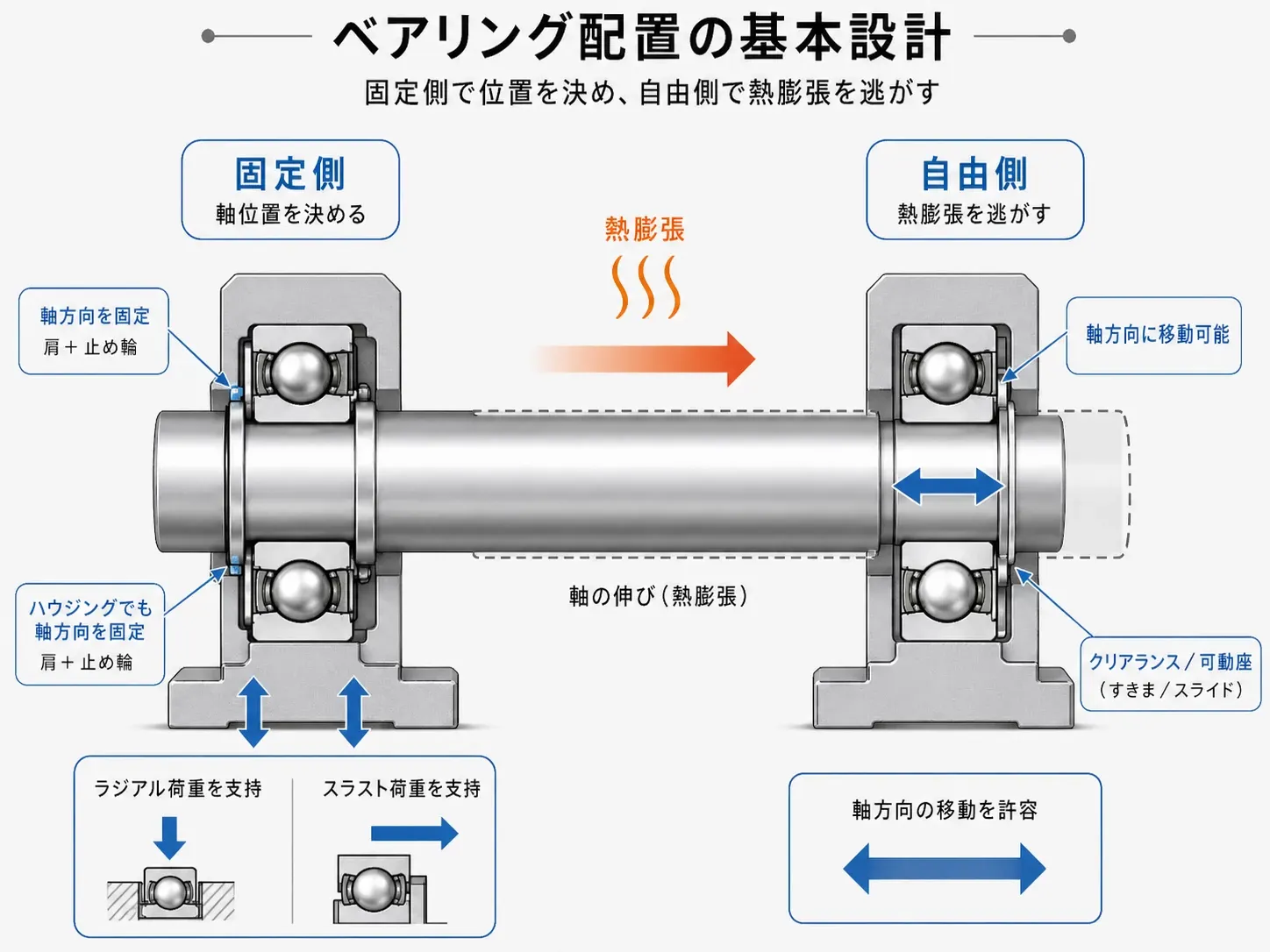

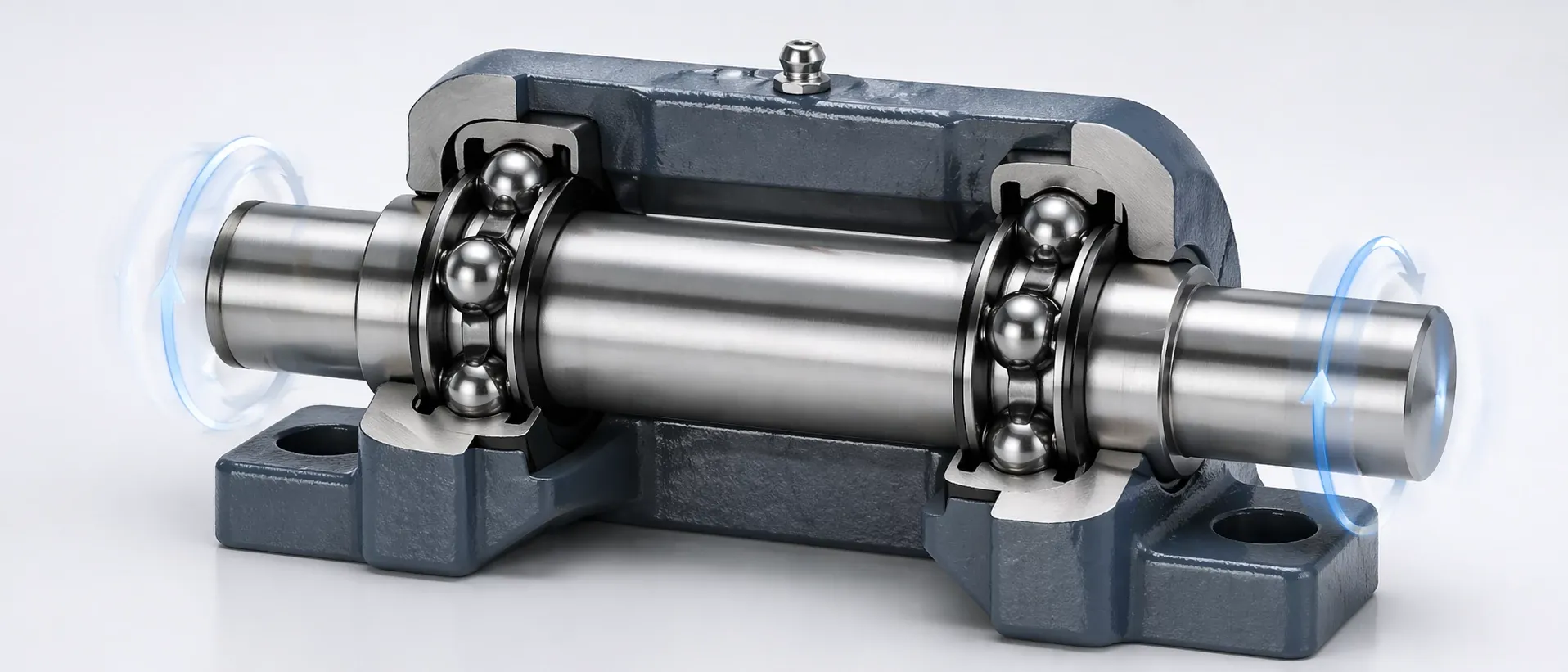

ベアリングの取り付けでは固定側と自由側の設定が重要です

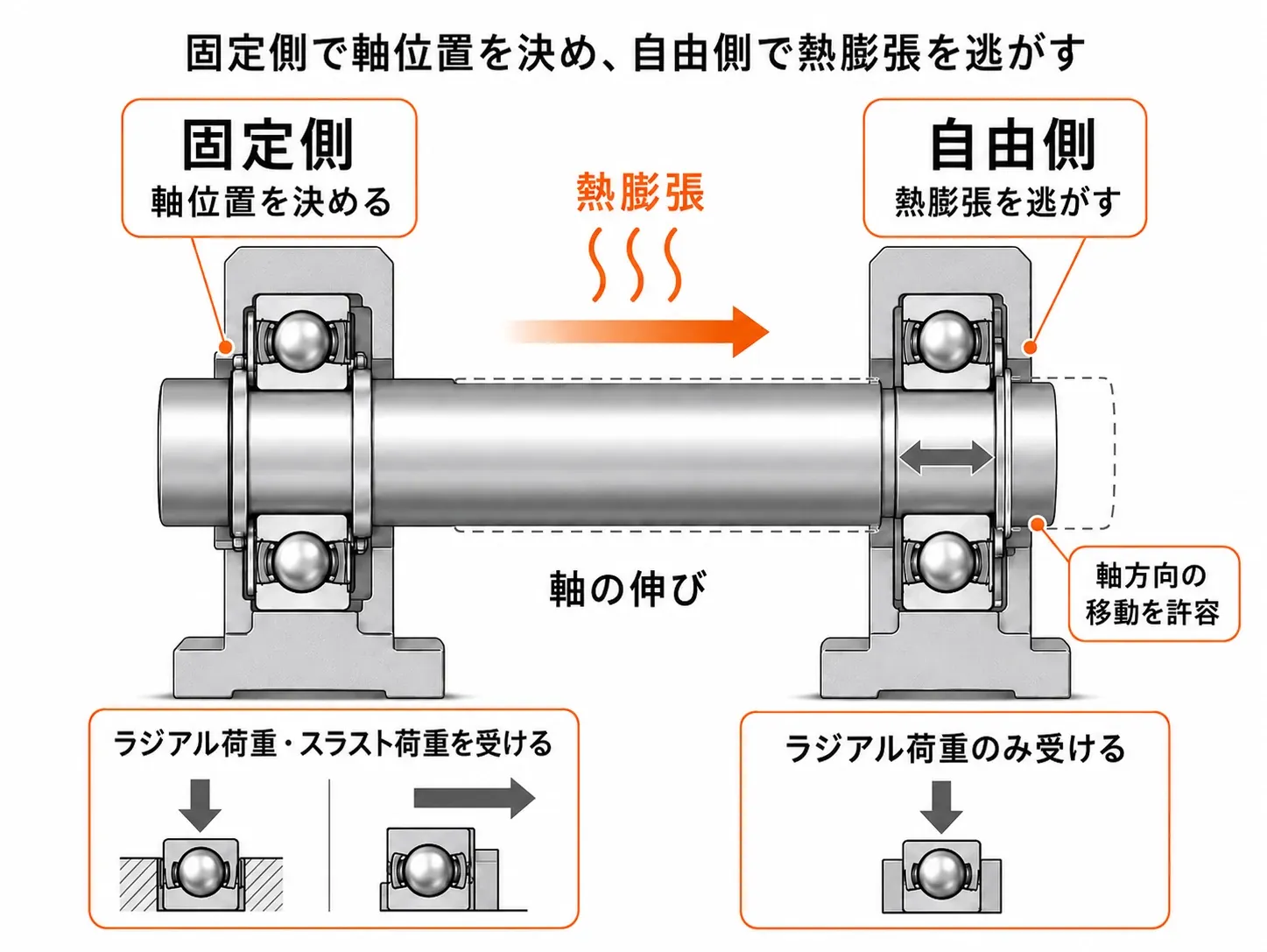

ベアリングを取り付ける際は、固定側と自由側を分けて考えることが重要です。固定側は軸の位置を決め、主にラジアル荷重とスラスト荷重を受けます。自由側は、運転中の熱膨張による軸の伸びを逃がし、軸方向の無理な拘束を防ぎます。

両側を固定すると、熱膨張を吸収できず、異常摩耗や焼付き、早期損傷の原因になることがあります。ベアリングを安定して長く使うためには、固定側／自由側を意識した配列設計が欠かせません。

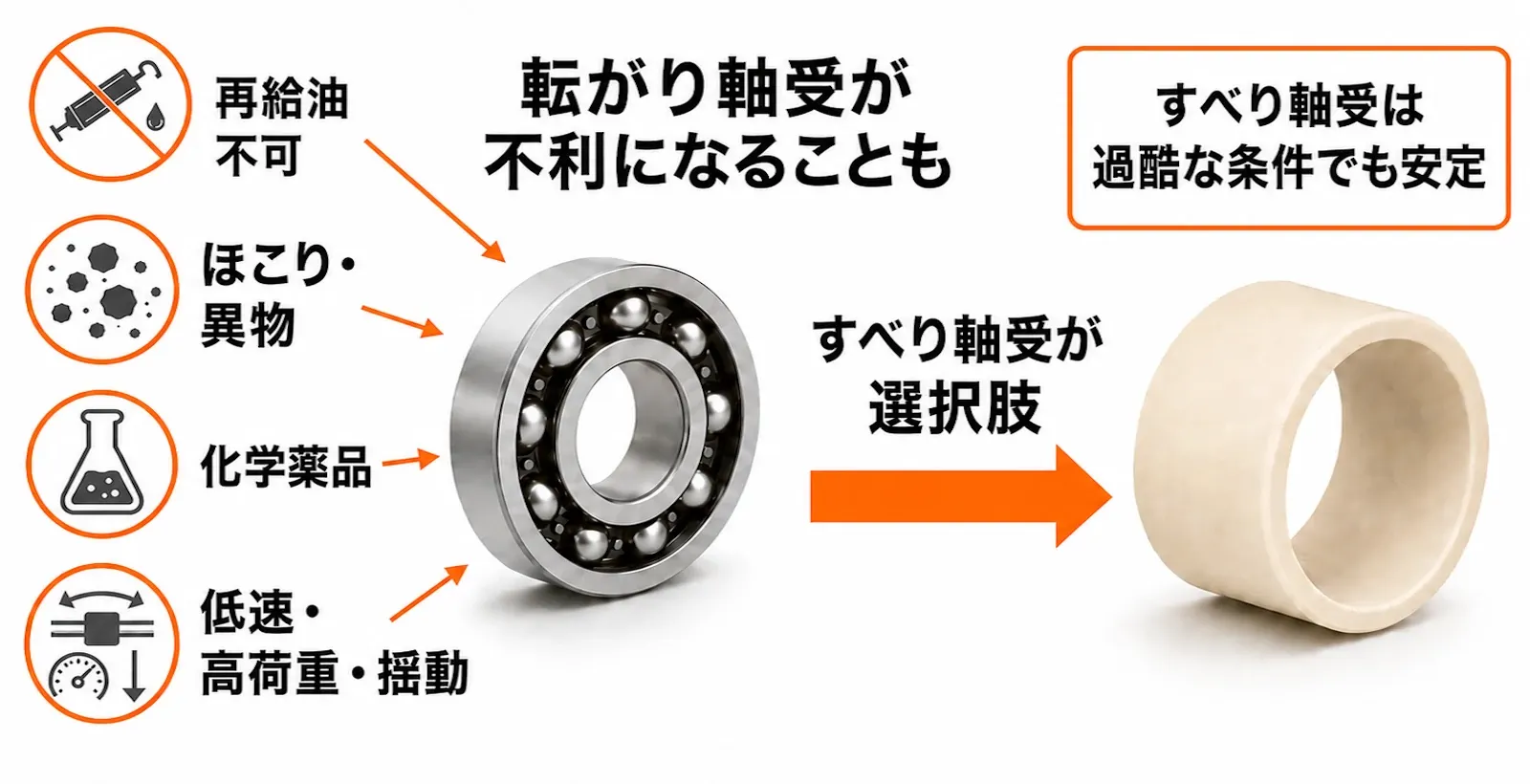

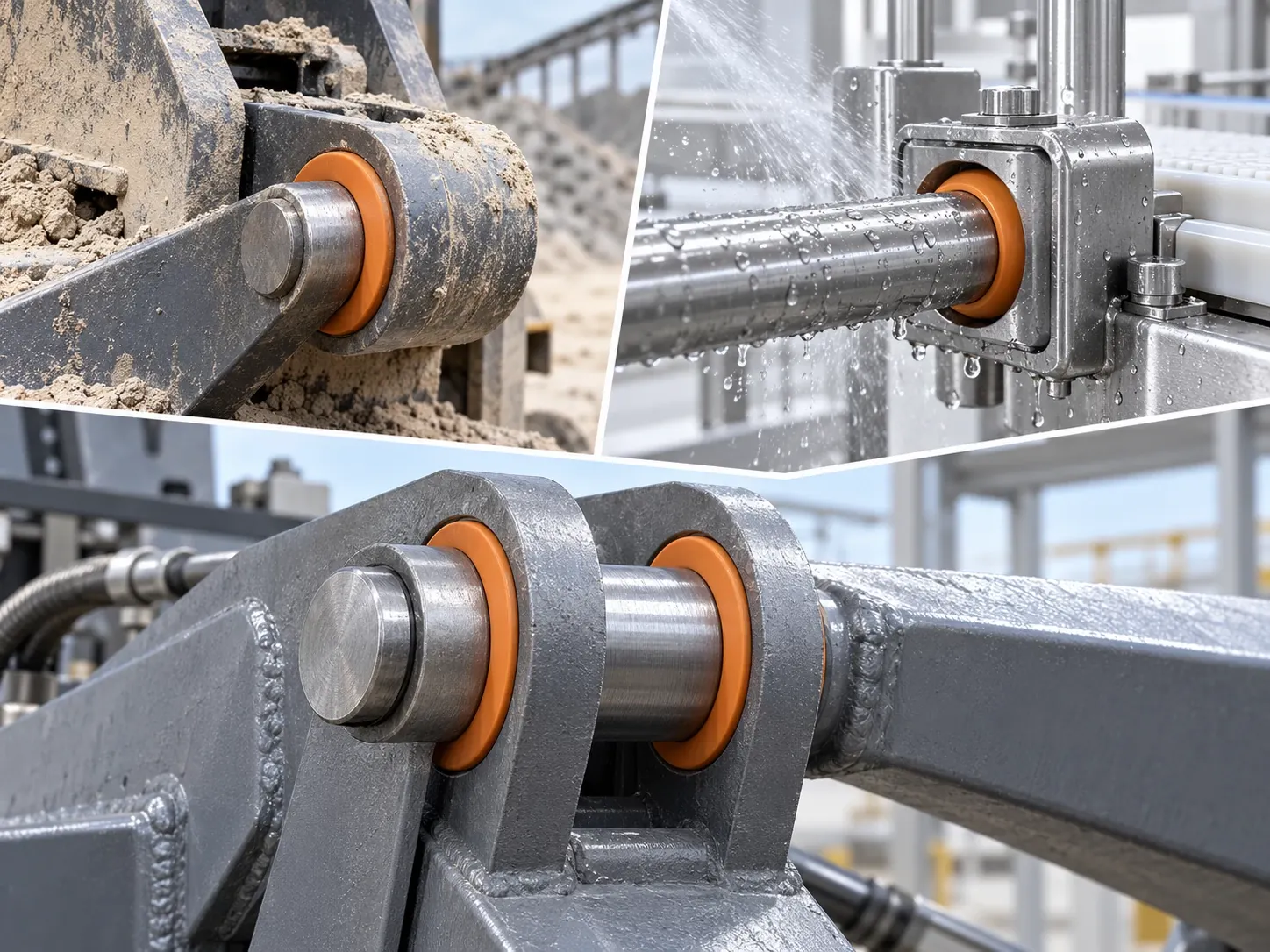

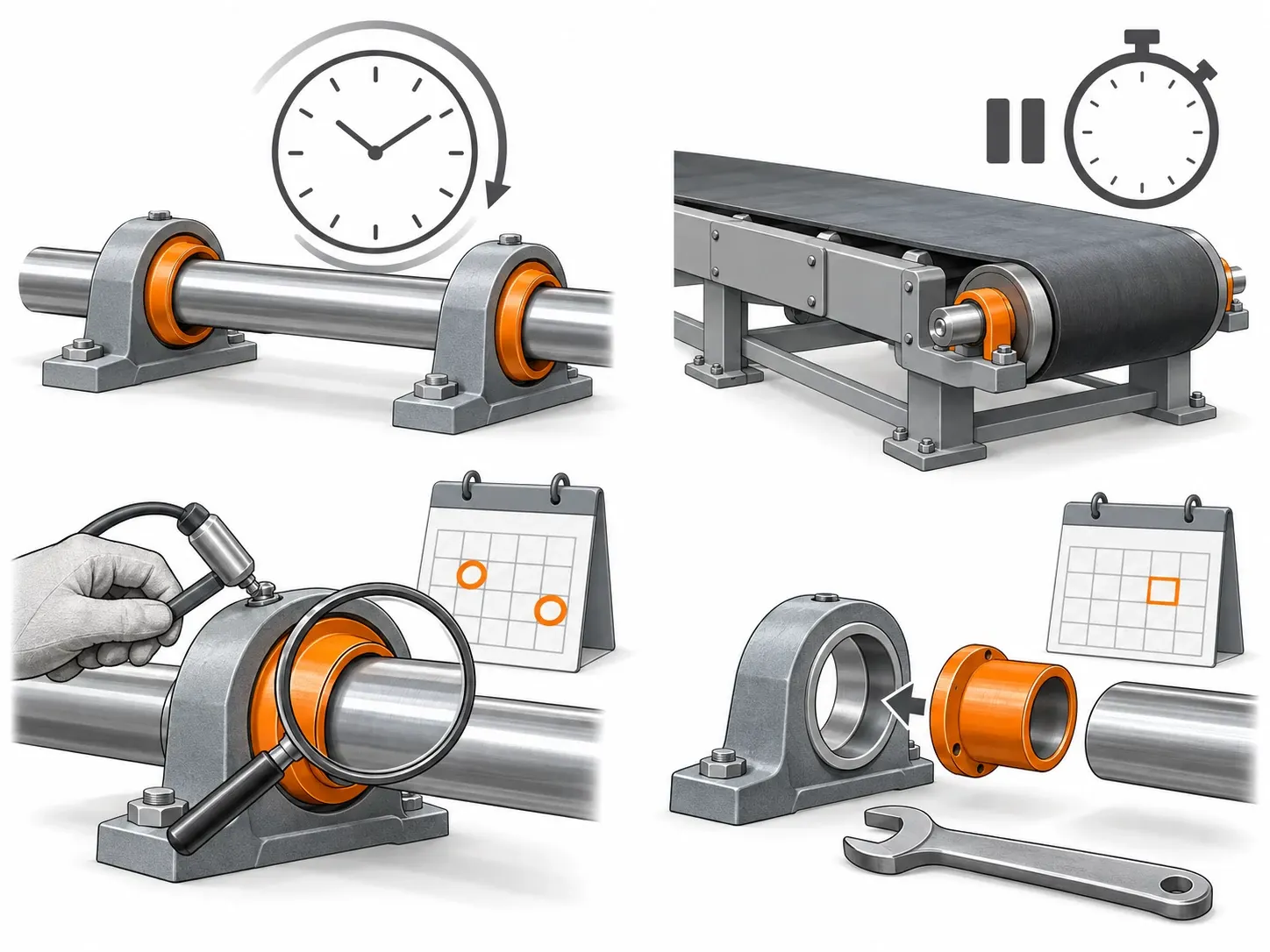

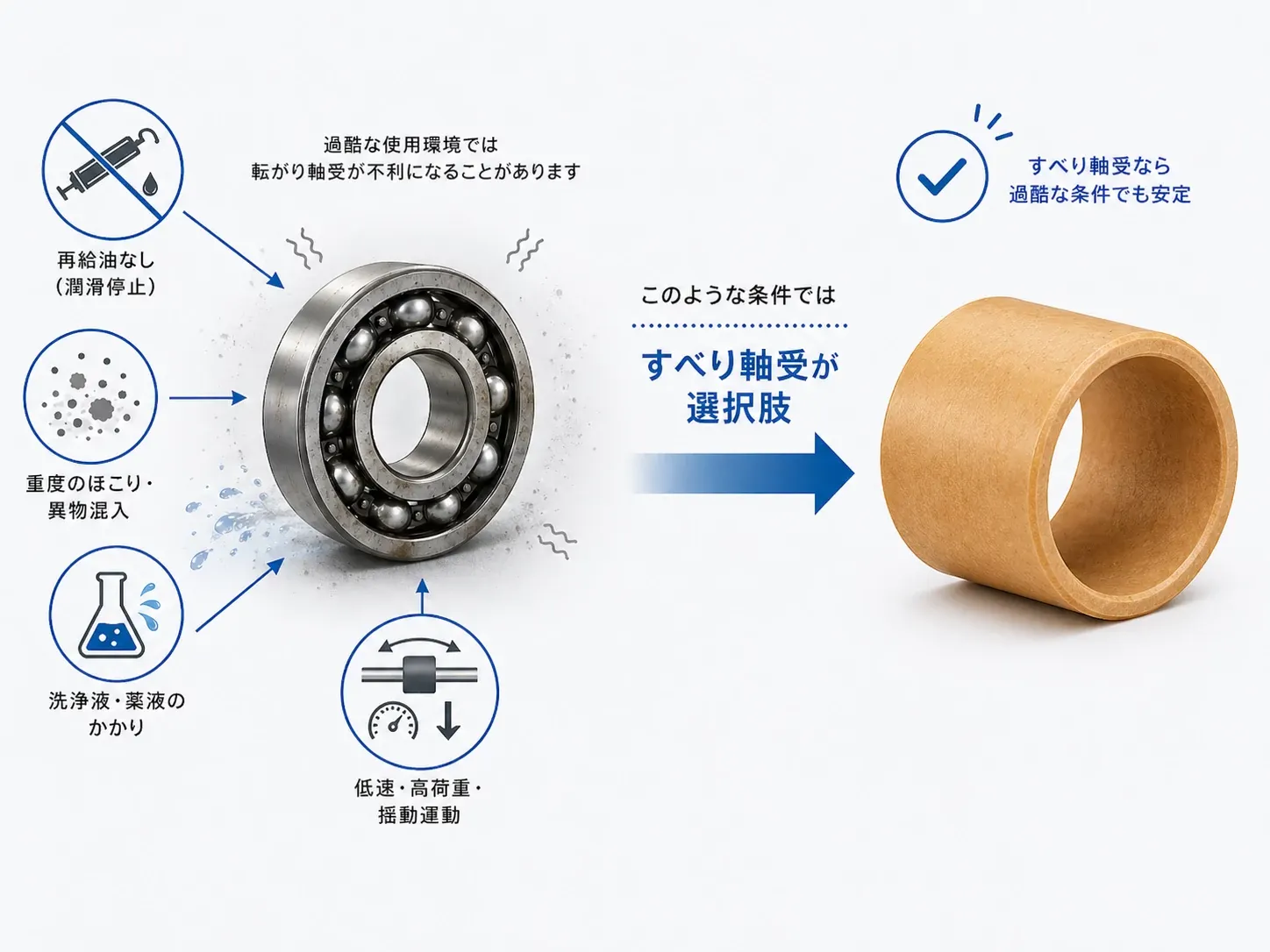

「ベアリング＝転がり軸受」だけで考えると、給脂できない場所や汚れの多い場所で保全負荷が増えることがあります。

イグスでは、無給油で使える樹脂製すべり軸受（ブッシュ）を含め、用途・環境条件に合わせた選択肢を用意しています。

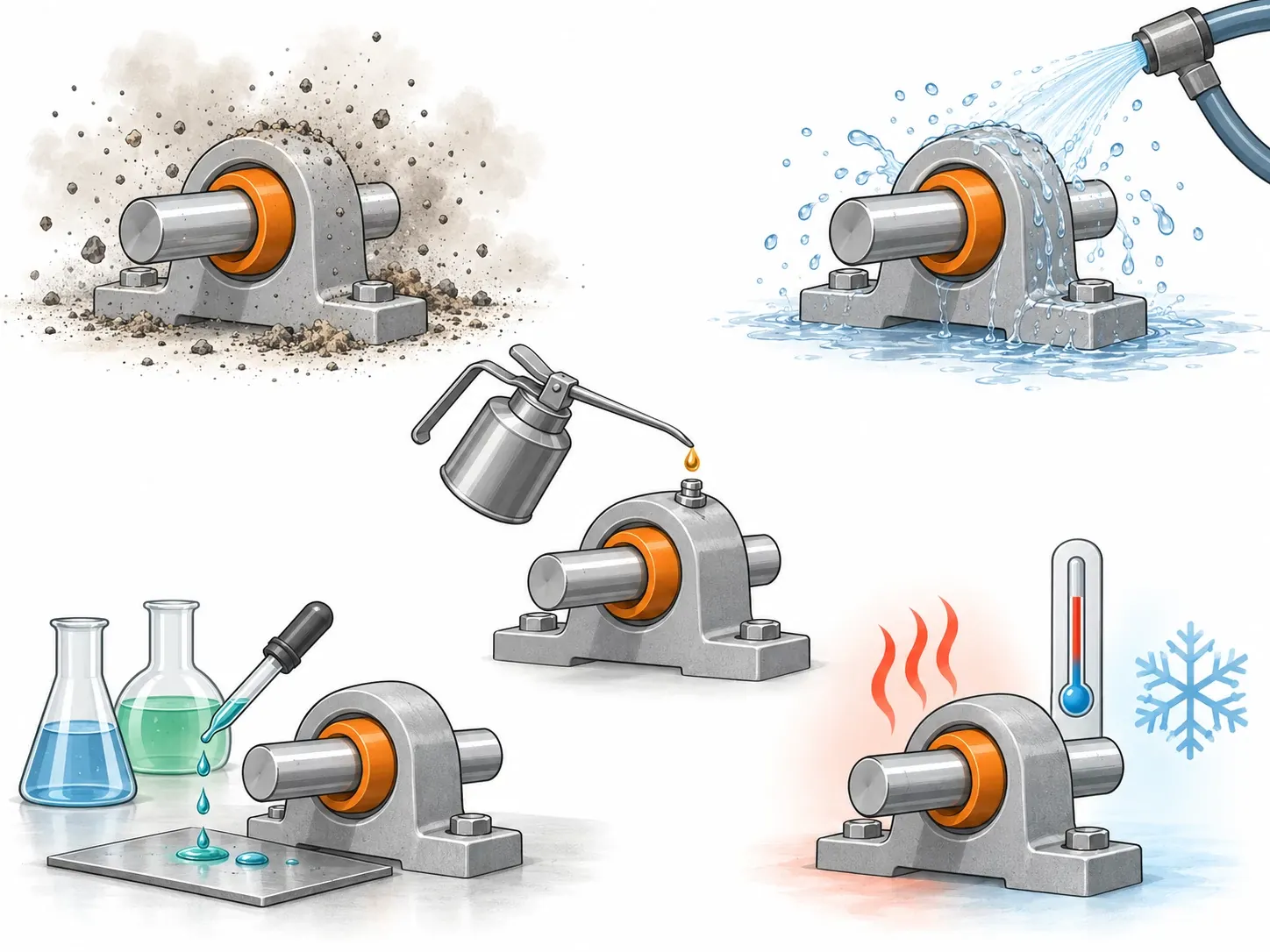

給脂できない／粉塵／薬品／洗浄などの条件 では無給油ブッシュ（樹脂すべり軸受）もご検討ください
