イグボール ピローブロックベアリングの摩耗試験

亜鉛めっき及びステンレス製軸に対するお客様条件のテスト

お客様は、太陽に追従して可動するソーラーパネルのついた太陽エネルギーシステムを構築しています。 揺動動作のために最適なピローブロックベアリングを見つけるため、弊社試験施設内の汎用的な試験工作台上にアプリケーションを再現しました。

一連の試験の目標は、最も耐摩耗性に優れた軸とイグリデュール材質の組合せを決定することです。

試験は以下の試験パラメーターの下で行なわれました:

軸材質: SUS304スチール及び亜鉛めっきスチール

ベアリング: イグリデュールW300 / J / J4製の球面ボールを組み込んだ、各イグボール ピローブロックベアリング

荷重: 5MPa

ピボット角度: +/- 75°

サイクル: 30,000

速度: 10 サイクル/min

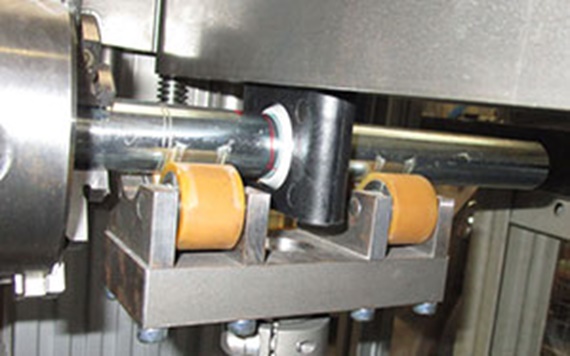

汎用的な試験工作台の上で試験を実行 汎用的な試験工作台の上で試験を実行
汎用的な試験工作台の上で試験を実行

結論:

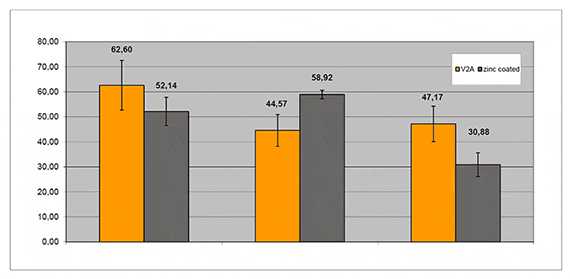

摩耗量30.88μm/kmで、イグリデュールJ4と亜鉛めっき鋼製軸の組合せが最も低摩耗のソリューションです。 亜鉛めっき加工をした軸上の摩耗はほぼ見られなかったことも特筆に値します。 イグリデュールJ4製の球面ボールは非常にシャフトに優しく、このため防錆機能は長期間にわたり維持されます。
