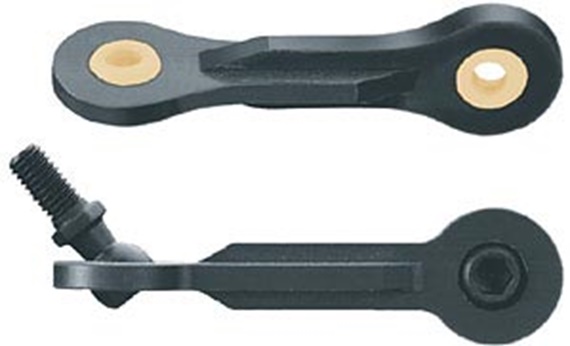

イグボール ダブルジョイント、タイプEGXM

特長 :

ダブルジョイント、90°回転

簡単な組込み

お客さま対応の寸法、ボールスタッドあり・なし

イグリデュールW300製メンテナンスフリー球面ボール

ダブルジョイント、タイプEGXM

Ø球面ボール d1 [mm]:



荷重データ

品番 最大許容
引張力 		最大許容
圧縮力 		重量
  短期
[N] 		長期
[N] 		短期
[N] 		長期
[N]
[g]
最短 2営業日で出荷 EGXM-06-75 1100 550 1600 800 7.7 681円 カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

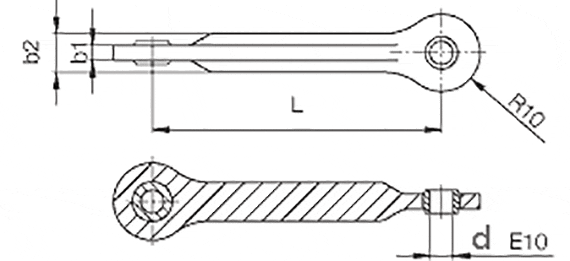

寸法 [mm]

製品番号 球面ボール 中心からの距離 ボール 外 ヘッド部板厚 ハウジング板厚
  d L dk d2 b1 b2
最短 2営業日で出荷 EGXM-06-75 6 75 10 20 4 10
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ
その他の組合せ:
EGXM-06-75 ZM (金属製ボールスタッド)  お問い合わせください
EGXM-06-75 ZK (樹脂製ボールスタッド)  お問い合わせください
EGXM-06-75 EK (ステンレス鋼製ボール)  お問い合わせください
