回転運動と揺動運動を連結
軽量
組込みが簡単
高い減振性
塵埃・粉塵に強い

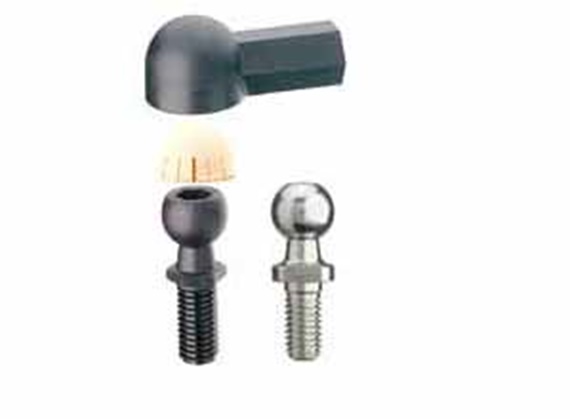

ボールスタッドの材質は樹脂または金属
d1 [mm]: |
|

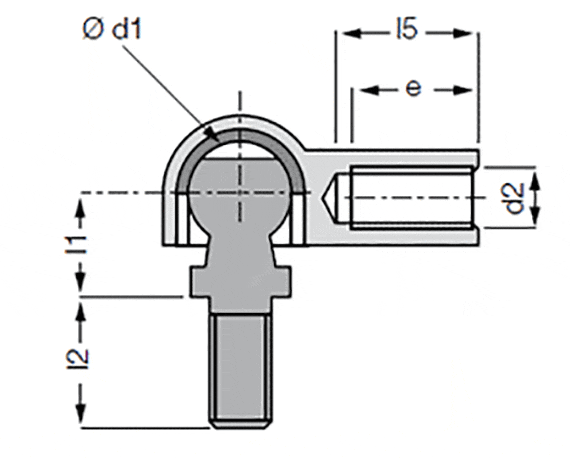

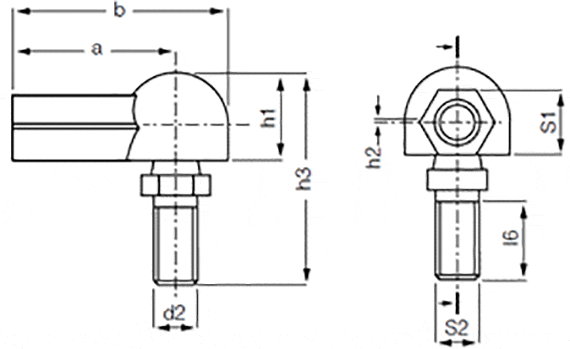

| 製品番号 | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6
最小 | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | 最大 ピポット 角度 | 重量 [g] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WGRM-05 | 8 | M5 | 12,8 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 425円 | |
| WGRM-06 | 10 | M6 | 14,8 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 459円 | |
| WGRM-08 | 13 | M8 | 19,3 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 39.15 | 30 | 39.7 | 16 | 12 | 25° | 8 | 495円 | |
| WGRM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47.5 | 35 | 47 | 18 | 14 | 25° | 13.7 | 542円 | |
| WGRM-05-MS | 8 | M5 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 557円 | ||
| WGRM-06-MS | 10 | M6 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 624円 | ||
| WGRM-08-MS | 13 | M8 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 39.15 | 30 | 39.7 | 16 | 12 | 25° | 8 | 756円 | ||
| WGRM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47.5 | 35 | 47 | 18 | 14 | 25° | 13.7 | 1,074円 |
製品型式: |
|
d1 [mm]: |
|
| 製品番号 | d1 +0,1 -0,1 | d2 | d4 +0,5 -0,5 | l1 +0,2 -0,2 | l2 +0,3 -0,3 | l5 | l6
最小 | h1 +0,4 -0,4 | h2 +0,5 -0,5 | h3 +0,5 -0,5 | a +0,3 -0,3 | b +0,5 -0,5 | e +1,0 -1,0 | S1 | 最大 ピポット 角度 | 重量 [g] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WGLM-05 | 8 | M5 | 12,8 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 425円 | |
| WGLM-06 | 10 | M6 | 14,8 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 459円 | |
| WGLM-08 | 13 | M8 | 19,3 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 38.8 | 30 | 39.7 | 16 | 12 | 25° | 8 | 495円 | |
| WGLM-10 | 16 | M10 | 24,0 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47 | 35 | 47 | 18 | 14 | 25° | 13.7 | 542円 | |
| WGLM-05-MS | 8 | M5 | 9 | 10.2 | 14 | 8.2 | 10.8 | 0.65 | 25.6 | 22 | 28.4 | 11 | 8 | 25° | 2.6 | 557円 | ||
| WGLM-06-MS | 10 | M6 | 11 | 12.5 | 16 | 10.5 | 12.3 | 0.7 | 30.9 | 25 | 32.4 | 13 | 9 | 25° | 3.8 | 624円 | ||
| WGLM-08-MS | 13 | M8 | 13 | 16.5 | 18 | 13.5 | 16.2 | 1.15 | 38.8 | 30 | 39.7 | 16 | 12 | 25° | 8 | 756円 | ||
| WGLM-10-MS | 16 | M10 | 16 | 20 | 20 | 16 | 20 | 1.15 | 47 | 35 | 47 | 18 | 14 | 25° | 13.7 | 1,027円 |
| 製品番号 | 最大アキシアル | 最大アキシアル | 最大アキシアル引張力 | 対ハウジング |
|---|---|---|---|---|
| 引張力 [N] | 圧縮荷重 [N] | [N] | [N] | |
| (ボールスタッド内) | (ボールスタッド内) | （樹脂製ボールスタッド） | （スチール製ボールスタッド） | |
| WGRM-05 | 30 | 200 | 100 | 600 |
| WGRM-06 | 35 | 300 | 140 | 800 |
| WGRM-08 | 250 | 500 | 200 | 1500 |
| WGRM-10 | 250 | 900 | 400 | 1900 |
| 製品番号 | 最大アキシアル | 最大アキシアル | 最大アキシアル引張力 | 対ハウジング |
|---|---|---|---|---|
| 引張力 [N] | 圧縮荷重 [N] | [N] | [N] | |
| (ボールスタッド内) | (ボールスタッド内) | （樹脂製ボールスタッド） | （スチール製ボールスタッド） | |
| WGRM-05 | 15 | 100 | 50 | 300 |
| WGRM-06 | 17,5 | 150 | 70 | 400 |
| WGRM-08 | 125 | 250 | 100 | 750 |
| WGRM-10 | 125 | 450 | 200 | 950 |
