無潤滑スライドテーブル ドライリンSET イージーチューブ

送りねじ保護付きチューブ型スライドテーブル

チューブ型スライドテーブルは、簡単な手動の調整機構に最適です。 イージーチューブは3つの取付サイズがあります。 外側のアルマイト処理アルミニウム製チューブがキャリッジをガイドし、同時に送りねじやナットを外的影響から保護します。  キャリッジ、モーメントサポート、送りねじやナットはすべて、無潤滑の高性能ポリマー製です。 このため摩擦係数が低く、耐摩耗性が良好です。  イージーチューブは、フォーマット調整や、駆動要素を粉塵や金属チップから保護したい場合に最適です。

メリットの一覧:

  • アルミニウムとポリマー製で軽量
  • 駆動: 台形ねじまたは多条ねじ
  • 計測システムとして、スケール付き・送りねじなしモデルも提供可能
  • フランジ付きエンドサポートで垂直取付も可能
  • 温度耐性+50℃まで

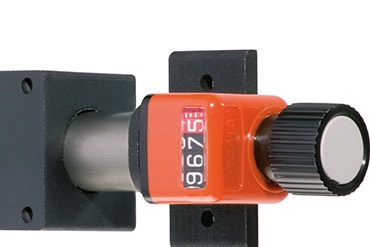

SETイージーチューブ

SETイージーチューブ

  • 優れたトルク耐性
  • ステンレス製スピンドルによる優れた耐食性
  • 駆動: 台形ねじまたは多条ねじ

SETイージーチューブ

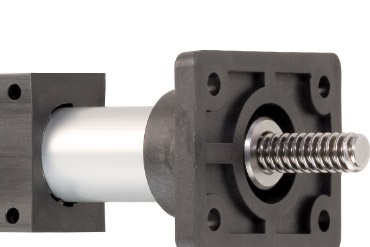

イージーチューブ 両端フランジ付き

SETイージーチューブ 両端フランジ付き

  • 両端フランジ付き
  • アキシアル方向の取付けが可能
  • 頑丈な樹脂製フランジ

SETイージーチューブ 両端フランジ付き

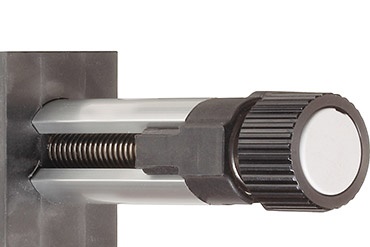

イージーチューブ、片側フランジ付き

SETBイージーチューブ 片側フランジ付き

  • 片側で固定
  • 片側固定アルミニウム製フランジ付き
  • 水平 / 垂直方向の調整に

SETBイージーチューブ 片側フランジ付き

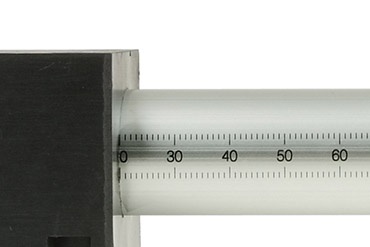

イージーチューブ、スケール付き

SETMイージーチューブ スケール付き

  • スケールはレーザーマーキングされ、洗浄可能
  • 無段階でクランプ可能
  • 送りねじ付き / なし

SETMイージーチューブ スケール付き

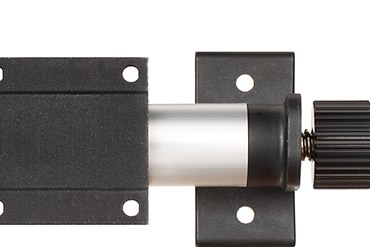

軽量なイージーチューブ

SETCイージーチューブ 軽量型

  • 非常に軽量なキャリッジ
  • フランジ付きも可能
  • 組付けが簡単

SETCイージーチューブ 軽量型

個別のSETイージーチューブを構成

  • わずか数ステップで用途に適したドライリンSET イージーチューブを検索できます。
  • 要件を入力して、適切なパーツを選択
  • オンラインでお見積依頼・お問合せを送信可能
  • 部品リストをPDFでダウンロード

ドライリン ドライブユニット製品検索

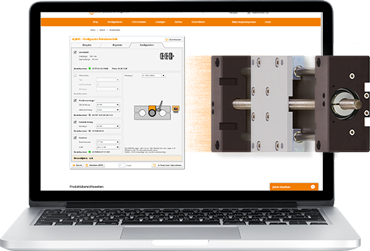

ドライリン ドライブユニットをWEB上で構成

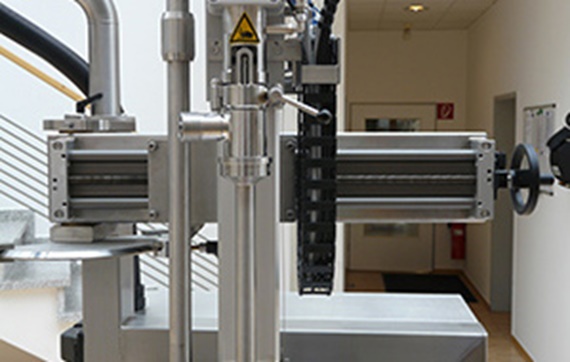

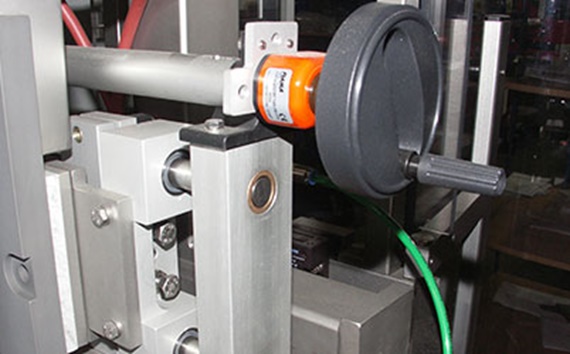

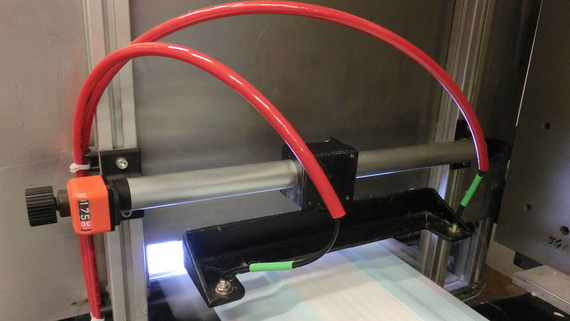

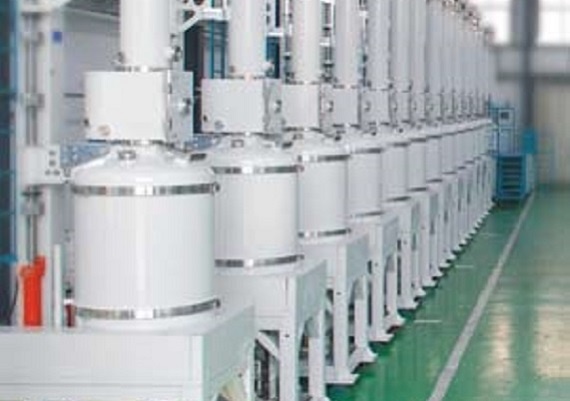

使用事例の一例


イージーチューブ用アクセサリ

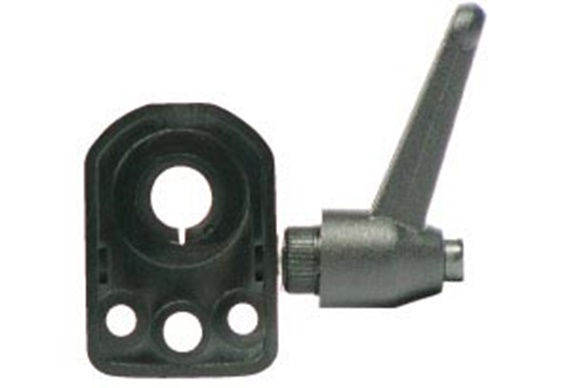

送りねじクランプ

スライドテーブル(台形ねじ付)にはセルフロック機能があります。 しかし多くの場面で、送りねじの予期しないズレを防ぐための追加保持機能が求められます。


  • 位置表示器と送りねじへの取付けに使用される軸クランプアダプタ
  • 材質:樹脂製ハウジングにアルミニウム製軸クランプ
  • 直径調整用のリダクションスリーブ付き

スライドテーブル用送りねじクランプ
スライドテーブル用送りねじクランプ

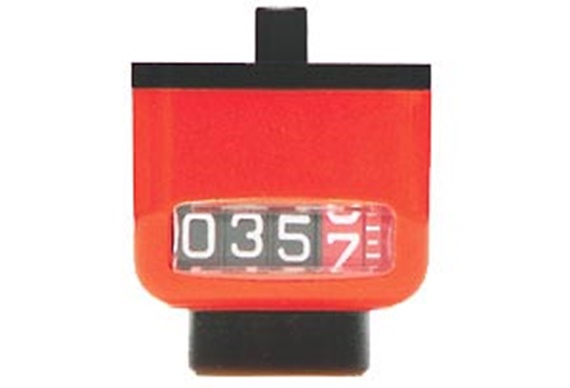

位置表示器

ドライブユニット用位置表示器はキャリッジ位置の設定と直接読取りに使用されます。 機械停止時間を削減し、調整を迅速かつ正確に行い、位置の数値を表示します。


  • 手動クランプとハンドホイールとの組合せ可
  • 内径調整用スリーブを組込み済み
  • ご希望の組付けとカウント方向、さまざまな色から選択可能。

ドライリンSHT - 位置表示器
ドライブユニット用位置表示器

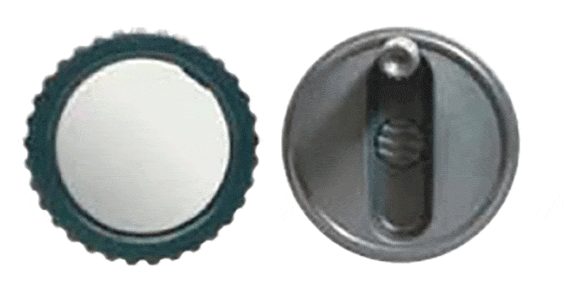

送りねじユニット用ハンドホイール

ドライブユニット用ハンドホイールは、形状やサイズが異なるさまざまなタイプをご用意しています。 素早く簡単な手動調整を実現します。


  • 回転式ノブ: ユニット全体の標準

ハンドホイール
送りねじユニット用ハンドホイール

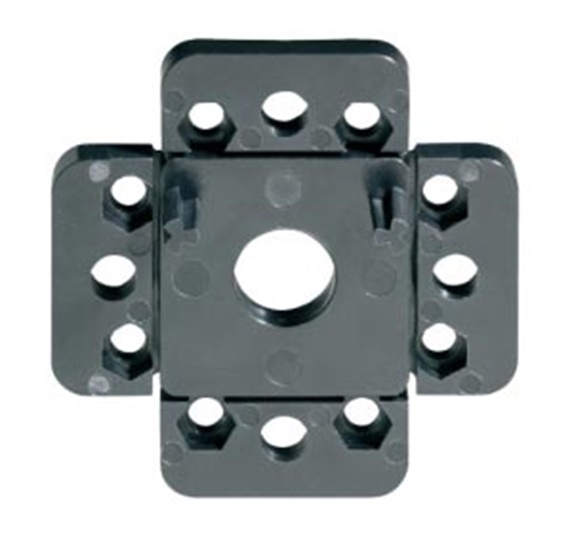

アクセサリ取付用アダプタプレート

  • 材質: イグミットG
  • 各種アクセサリの取付け用アダプタプレート: 位置表示器やハンドホイール
  • 設置上の注意: 使用しないセクションは折り取ってご使用ください。

アダプタプレート
アダプタプレート
