| 一般的性質 | 単位 | イグリデュールQ290 | 試験方法 |
| 密度 | g/cm³ | 1,27 | |
| 色 | 黒色 | ||
| 最大吸湿率（23℃/相対湿度50%） | 重量% | 3,0 | DIN 53495 |
| 最大吸水率 | 重量% | 9,3 | |

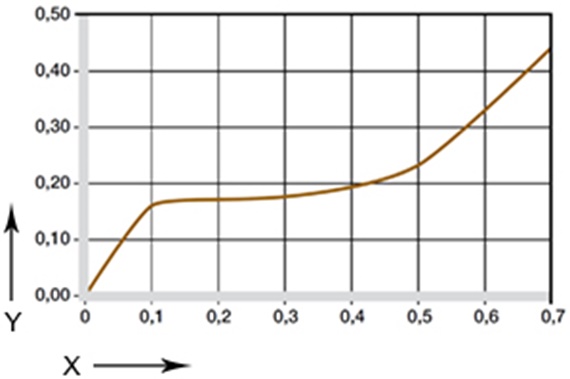

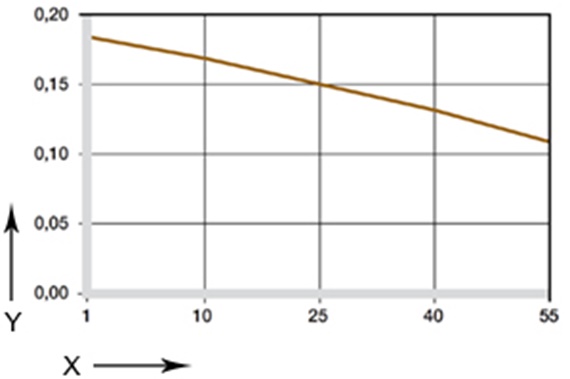

| 滑り摩擦係数、動、対スチール | µ | 0,14 - 0,26 | |

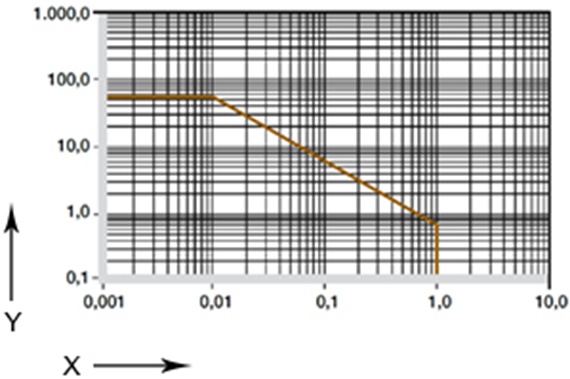

| 最大pv値（無潤滑） | MPa x m/s | 0,70 | |
機械的性質 |
|||
| 弾性率 | MPa | 3.074 | DIN 53457 |
| 曲げ応力 20° | MPa | 97 | DIN 53452 |
| 圧縮強度 | MPa | 68 | |

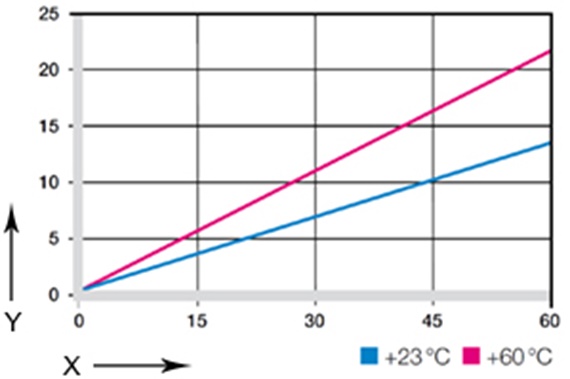

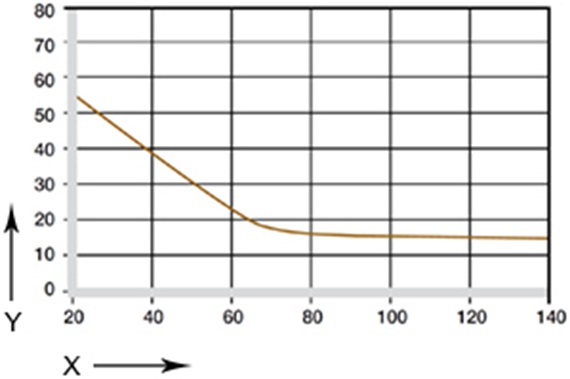

| 最大推奨面圧 (20℃) | MPa | 55 | |
| ショアD硬さ | 80 | DIN 53505 | |
物理的および熱的性質 |
|||
| 長期使用 最高温度 | °C | +140 | |
| 短期使用 最高温度 | °C | +180 | |
| 最低使用温度 | °C | -40 | |
| 熱伝導率 | [W/m x K] | 0,24 | ASTM C 177 |
| 熱膨張率 | [K-{N1} x {N2}-{N3}] | 7 | DIN 53752 |
電気的性質 |
|||
| 比容積抵抗 | Ωcm | > 1012 | DIN IEC 93 |
| 比表面抵抗 | Ω | > 1012 | DIN 53482 |

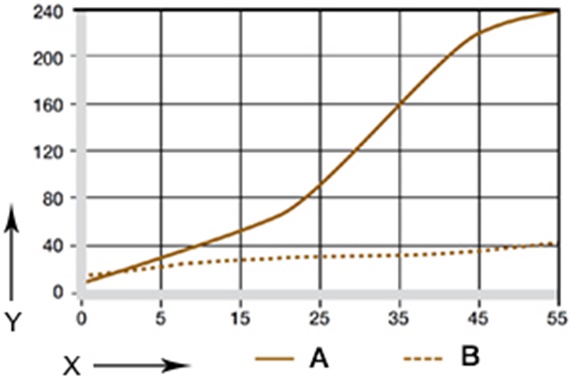

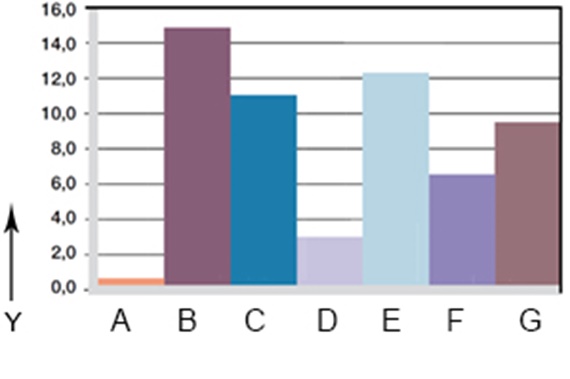

| m/s | 回転 | 揺動 | 直動 |
| 連続 | 0,8 | 0,6 | 1 |
| 短時間 | 2 | 1,4 | 2 |
| 媒体 | 耐性 |
| アルコール | ＋ ～ 0 |
| 炭化水素 | + |
| グリス、油脂、無添加 | + |
| 燃料 | + |
| 希釈酸 | 0 ～ － |
| 強酸 | - |
| 希釈アルカリ | + |
| 強アルカリ | ＋ ～ 0 |
| 比容積抵抗 | > 1012 Ωcm |
| 比表面抵抗 | > 1012 Ω |
| 径 d1 [mm] |
軸 h9 [mm] |
イグリデュールA290 D11 [mm] |
ハウジング H7 [mm] |
| 3まで | 0 - 0,025 | +0,020 +0,080 | 0 +0,010 |
| > 3 bis 6 | 0 - 0,030 | +0,030 +0,105 | 0 +0,012 |
| > 6 bis 10 | 0 - 0,036 | +0,040 +0,130 | 0 +0,015 |
| > 10 bis 18 | 0 - 0,043 | +0,050 +0,160 | 0 +0,018 |
| > 18 bis 30 | 0 - 0,052 | +0,065 +0,195 | 0 +0,021 |
| > 30 bis 50 | 0 - 0,062 | +0,080 +0,240 | 0 +0,025 |
月～金 8:45～19：00
24時間
