  2. 状態監視システム: i.Sense CF.D バスケーブル断線検知

信頼性の高い状態監視システム～計測用予備回線確保不要

スマートcf.d バスケーブルを状態監視する新世代i.Sense CF.D

プロトコルに依存しない手順で、動作中のデータ伝送特性を直接測定

不必要なコストを削減するために、当社はバスケーブルの状態監視をさらに最適化しました。 この新しい測定方法では、高周波技術を用いて動作中のケーブルのデータ伝送特性を測定します。 このため従来のCF.Qのように測定専用コアを追加する必要がありません。 1つのフィードスルーアダプターをイーサネットケーブルの回路内に設置し、最初と最後の信号をそれぞれ測定します。 また、アダプタは小型設計のため、いつでも後付けが可能です。

これらのセンサーデータは、動作中のi.Cee:plusモジュールによって読み取られます。 伝送特性が低下してきた場合は、直ちにケーブル交換の目安とすることができます。 また、プラグインコネクタを含む可動バスケーブル全体の状態をインテリジェントに監視することで、設備の故障停止時間発生を防ぐことができます。

送信機製品型式: IS.CF.D.SU. ETHER01.T.01.0.BETA
受信機製品型式: IS.CF.D.SU. ETHER01.R.01.0.BETA
ベータテスターの御申し出はこちらへ
技術向上

技術向上

  • プロトコルに依存しない測定方法により、動作中の伝送特性を測定
  • 小型アダプタをケーブルループ回路に挿入して、両端でモニター実施
  • USBによるi.Cee. plus II 寿命予測システムとの接続
  • プラグインコネクタを含む可動ケーブル全体をスマートにモニタリング

コスト削減

コスト削減

  • 測定用コアの追加が不要
  • 小型設計により、ケーブル交換時に素早く後付けが可能
  • タイムリーなケーブル交換のためのインジケータ - 予期しない設備故障停止を防止

高性能

高性能

  • エナジーチェーンシステムのための業界最大規模の社内試験施設 での継続的な耐久試験
  • お客様のアプリケーションで実際にお試しいただけます。イグスは、ベータテスト段階の無料サンプルを提供しています。

サステナビリティ

サステナビリティ

  • 測定用コアの追加が不要
  • 寿命予測によってリソースを必要とする緊急時のオペレーションを軽減する

担当者による新提案のご紹介

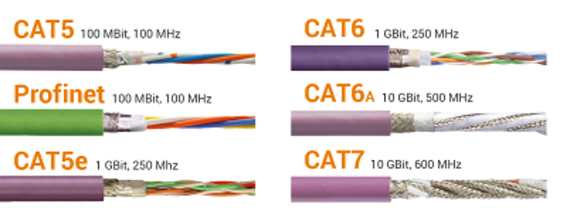

イーサネット一覧 最も重要なイーサネット規格の一覧

イーサネットケーブルで確実にデータ伝送

イーサネットは、ローカルエリアネットワーク (LAN) の配線で最も広く使われている規格です。伝送速度は現在は最大速度40Gbpsが可能です。 イーサネットケーブルは、CAT3からCAT8までのカテゴリ (Cat) に分かれています。CAT5eが自動化技術の中で依然として最も広く使われている規格です。 機械工学システムも画像処理システムも、イーサネットベースのバスシステムを使用しています。 また、高速データ伝送により、インダストリー4.0の分野での要件を実現することができます。
イーサネットケーブルカタログダウンロード

チェーンフレックスケーブル用スマートソリューション

チェーンフレックスケーブル用状態監視システム (i.Sense) は追加のモジュールを必要としません。  追加のソフトウェアも必要とせず既存システムへの統合とネットワーク接続が可能です。  これらのケースでは、ケーブル用状態監視システムとして3種のシステムがあります。
  • ケーブル押し引き力測定 (CF.P)
  • ケーブル電気特性測定 (CF.Q)
  • 通信信号精度計測 (CF.D)
エナジーチェーンシステムとケーブルのためのセンサー

CF.P

CF.P
  • 状態監視システム
  • ケーブルに作用する引っ張り力を測定
  • エラーを検知するとコンタクトが閉じ機械に通知を送信

CF.Q

CF.Q
  • 状態監視システム
  • 電気的特性の変化を表示
  • 断線の際には、NO接点や信号で情報発信

CF.D

CF.D
  • 状態監視システム
  • ネットワークケーブルに統合。追加の計測ケーブルは不要
  • 断線の進行による通信状態の変化を検知
  • LED、NC接点、もしくはネットワークを経由して警告を表示

イグス寿命予測計算システムホワイトペーパー

状態監視と寿命予測計算システムの区別を明確に


ホワイトペーパーの記載内容:

  • イグス状態監視システム(i.Sense)とは
  • イグス寿命予測計算システム(i.Cee)とは
  • 双方のシステムの背景にある技術とは
  • 双方のシステムのエナジーチェーンシステムへの利点とは
ホワイトペーパーダウンロード（PDF, 英語）
スマートプラスチック ホワイトペーパー

インダストリー4.0: 実際の使用事例・採用事例

スマートプラスチック採用アプリケーション事例

スマートプラスチックご提案

プロジェクトプランニング 技術サポートと、特定のアプリケーションのためのカスタマイズソリューションご提案が必要な際はお問い合わせください。
続きを読む

スマートプラスチック選定ツール

スマートツール お客様のアプリケーションに関する情報を最小限選択するだけで、スマートプラスチックのソリューションを選択できます。
続きを読む

パンフレットの無料ダウンロード

パンフレットの無料ダウンロード スマートプラスチックのパンフレットをこちらからダウンロードできます。（PDF, 英語版）
続きを読む
