製品品質管理用XXL X線スキャナー用メンテナンスフリー コンポーネント

Flow Capture Germany GmbHは、CEOのロバート・クラウスとテストスペシャリストのハンナ・シーベルの2人で構成されている。クラウスは、新しい大型のLシリーズを含むRex-Cell X線スキャナーを一人で製造している。長さ450cm、幅120cm、高さ180cmまでの大型のX線検査対象物（バルク品、バイク、ヘリコプターのテールローターブレード、数百箱の点鼻薬ボトルなど）に対応する。1日に最大90ユーロのパレットがスキャナーを通過する。

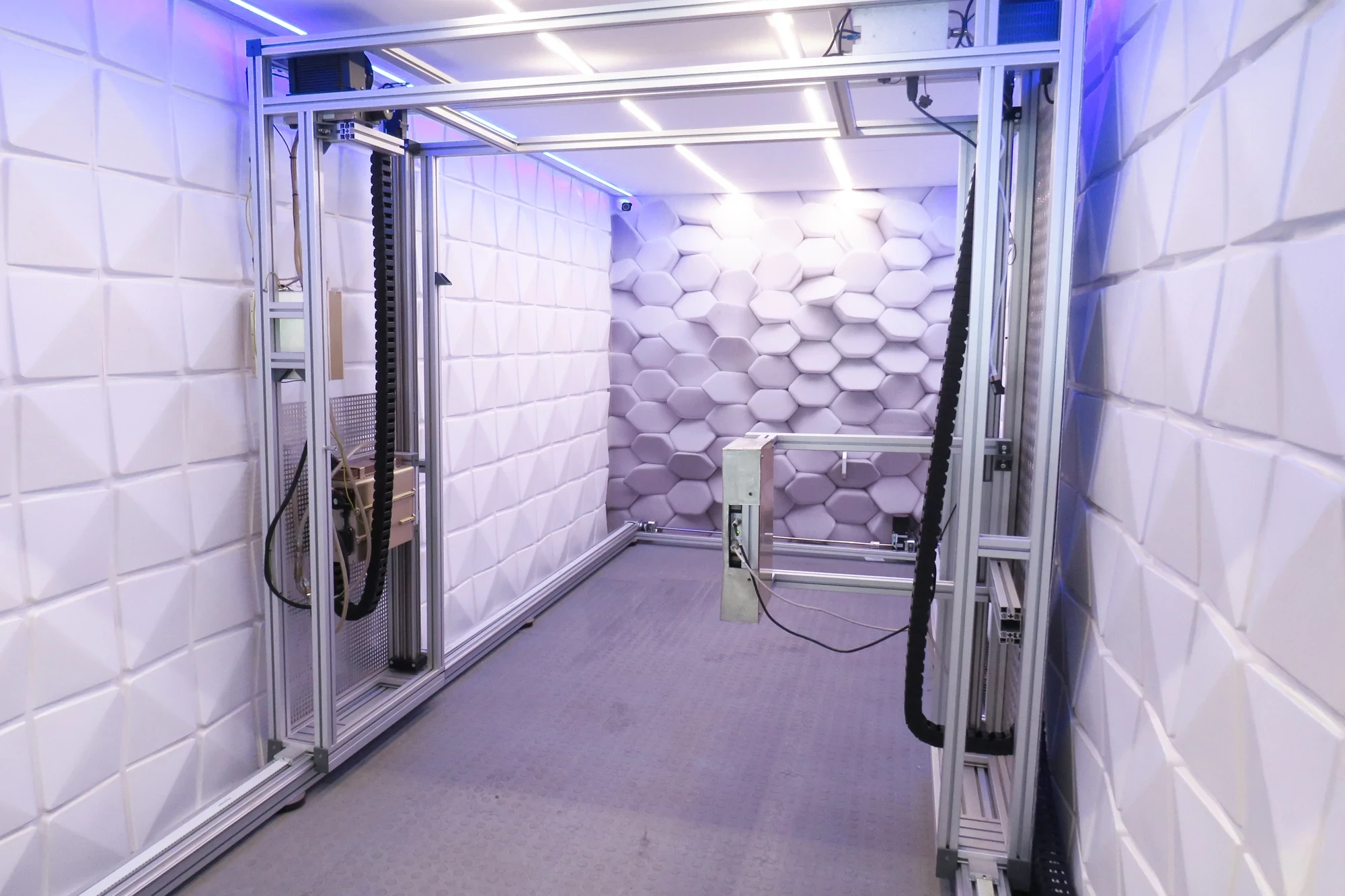

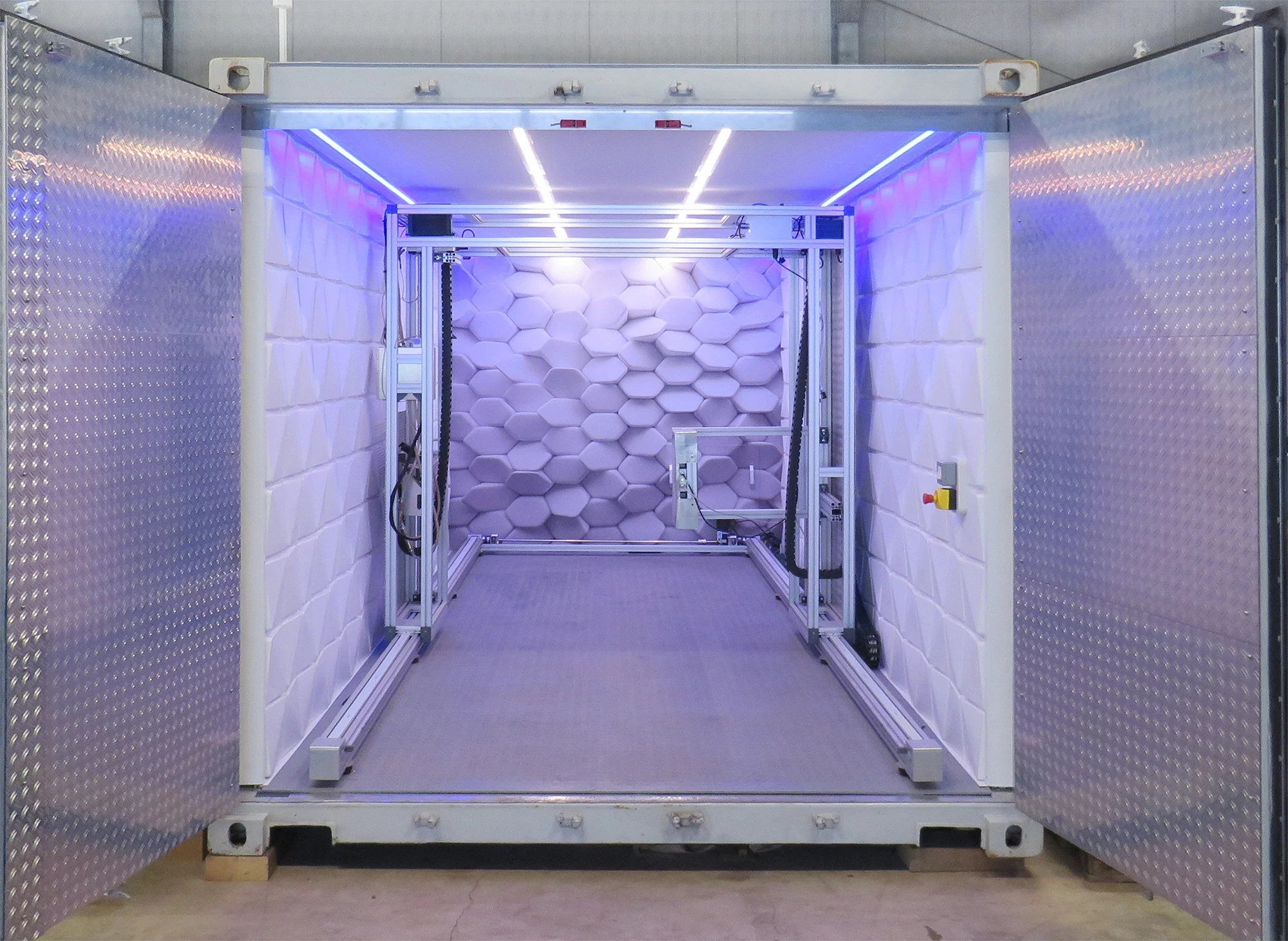

このシステムは、6×2.6×2.6メートル、重さ約5トンの鉛張り海上コンテナに収納されている。内部では、ガントリーがコンテナの全長に沿ってレールシステムで移動する。左右には、X線スキャナーと探知機がガントリーの支柱に沿って上下に動く。

後者、つまりX線スキャナーと検出器の上下移動のために、ロバート・クラウスは適切な駆動技術を探していた。設置が簡単で、メンテナンスができるだけ少なくて済むこと。また、レールに沿って移動するエネルギーケーブルやデータケーブルを断線から守るソリューションも探していた。

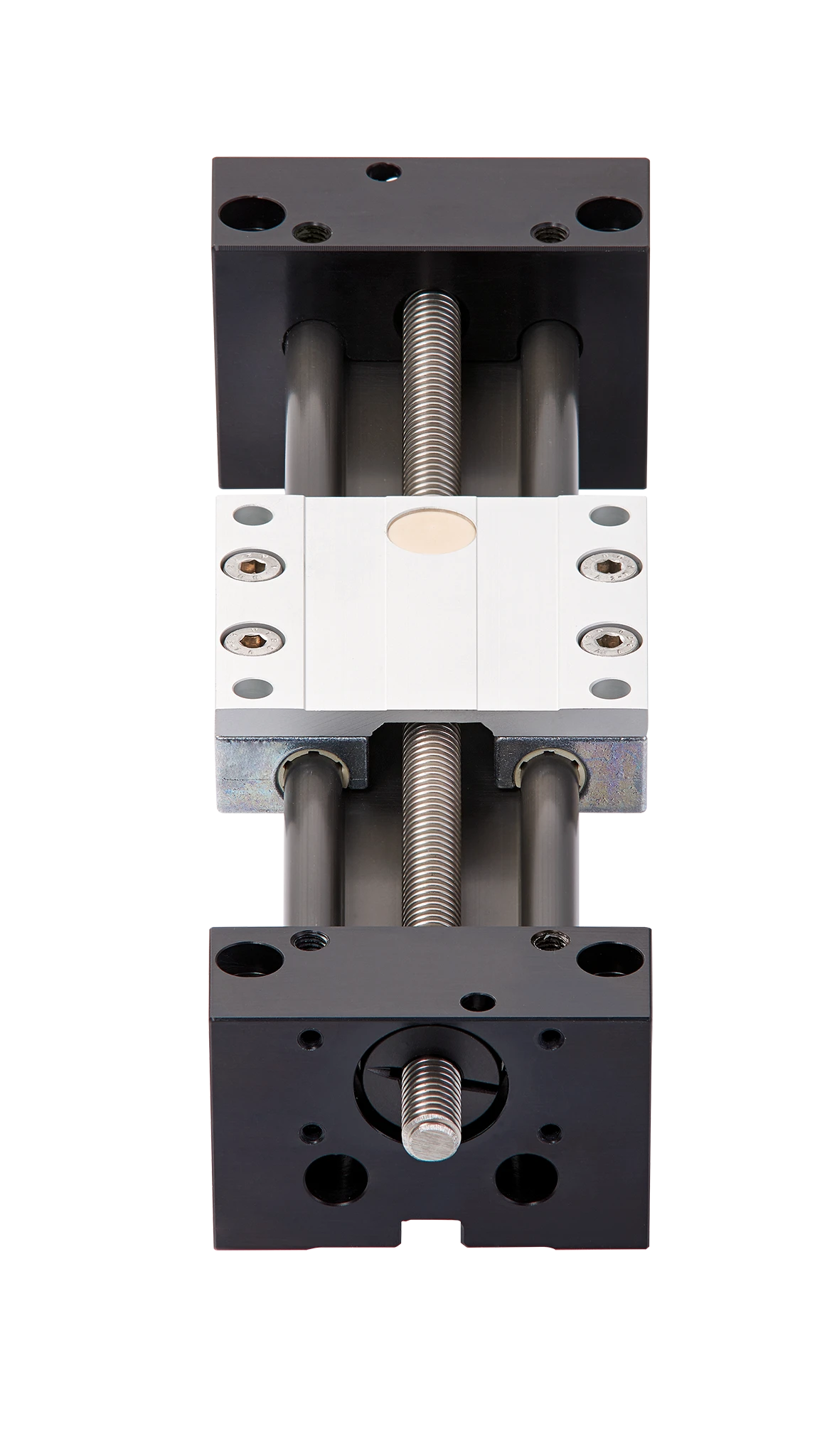

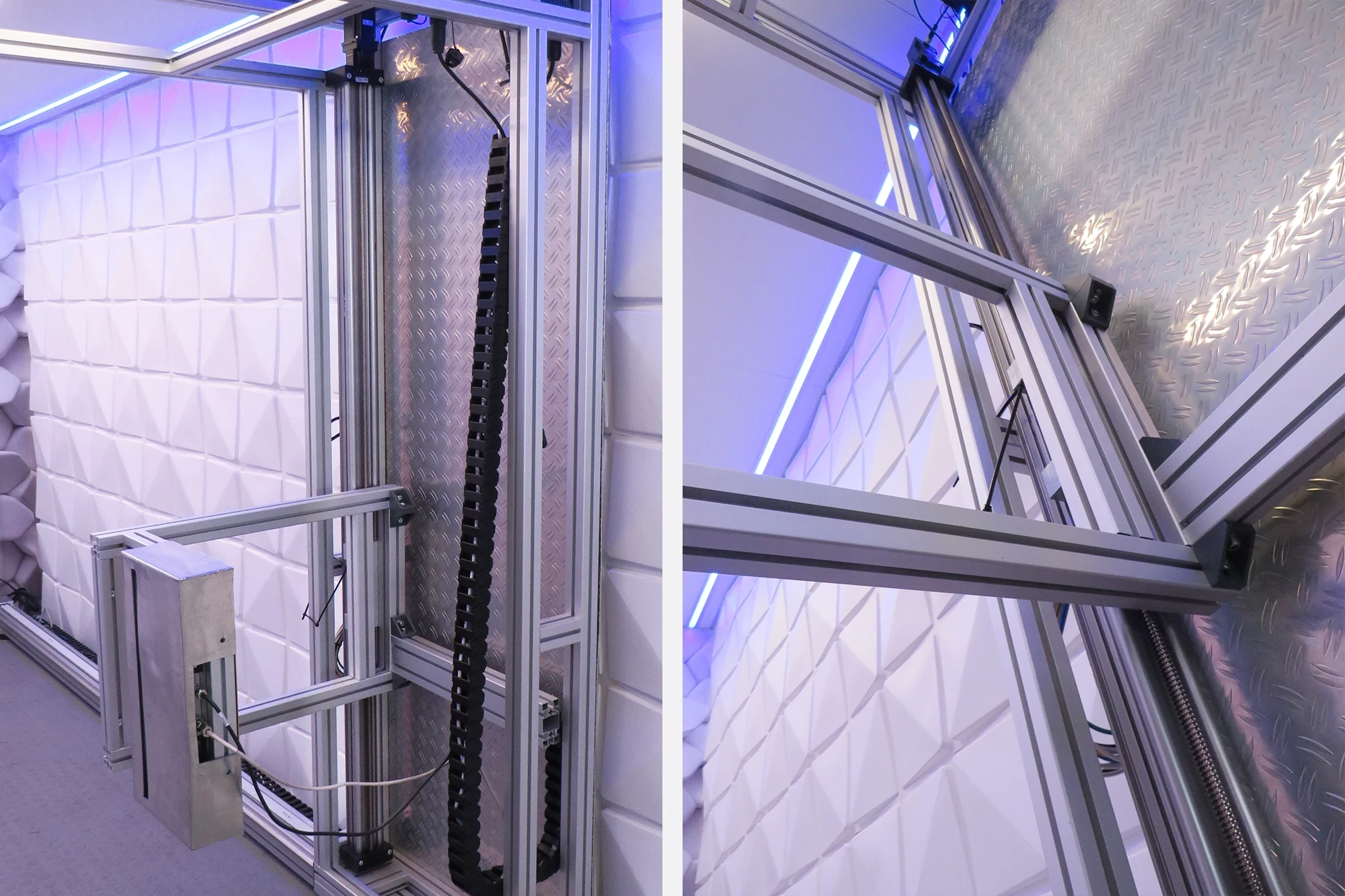

モーションプラスチックのスペシャリストとの対話の中で、ロバート・クラウス氏はすぐに適切なコンポーネントを見つけました。特注の リードスクリュー付き ドライリンSAW-1660 リニアモジュールが 垂直移動に使用されており、平均ストローク長1,800mmを超えるにもかかわらず、スムーズな動作が保証されています。スキャナーと検出器は、W形状のアルミレール上を移動するキャリッジ上に組み立てられています。キャリッジは循環式ボールローラーではなく、固体潤滑剤を内蔵した高性能プラスチック製のライナー上を走行するため、外部からの潤滑は不要です。このため、クラウスと彼の顧客はメンテナンスの必要がない。

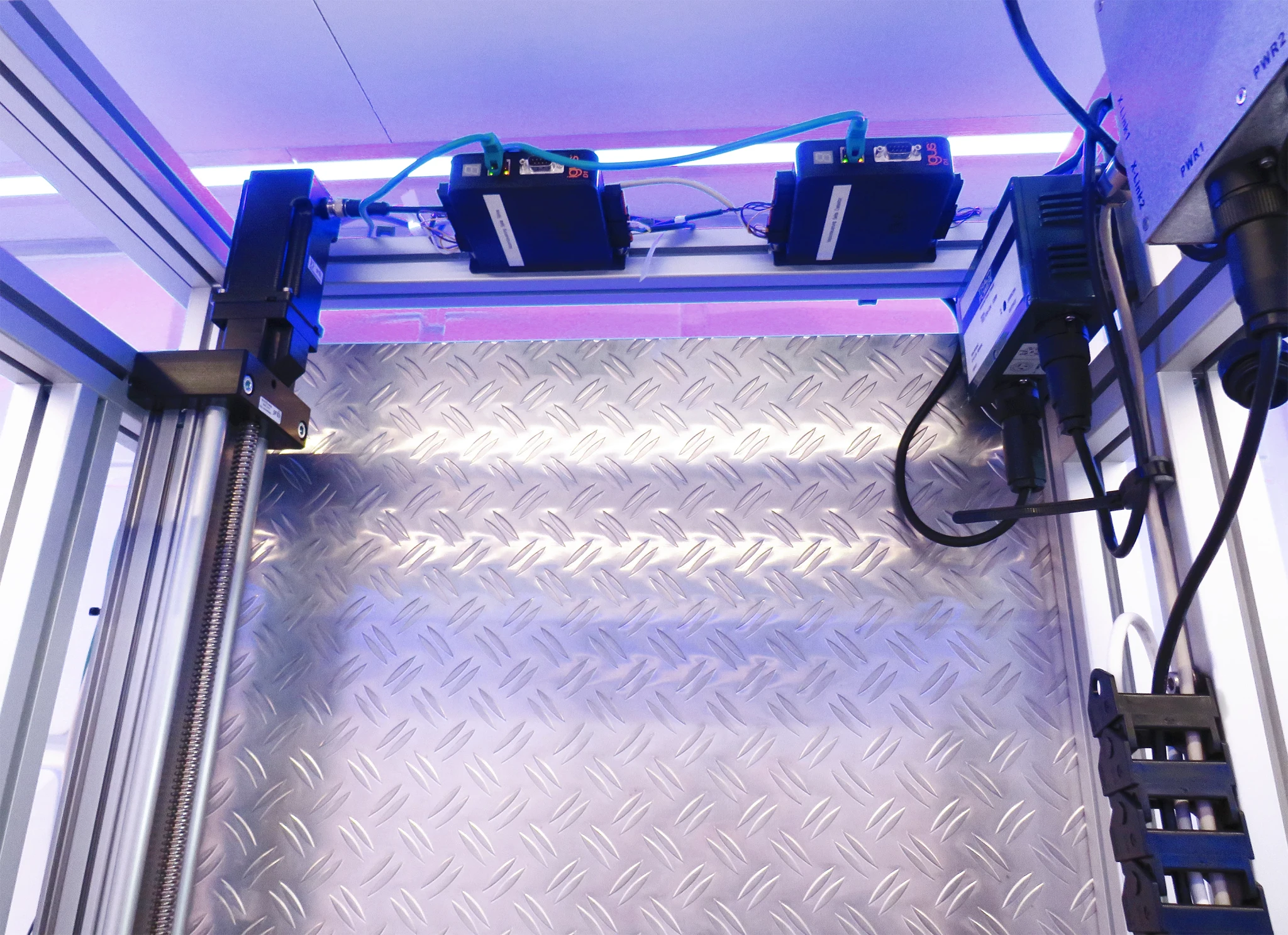

駆動には NEMA 24ステッピングモーターが使用されています。 さらに、PC、スマートフォン、タブレットのウェブブラウザでキャリッジの動きを素早くプログラミングできる drylin D1制御システムが 使用されています。ブラシレス EC/BLCD DCモーターが ガントリーの水平移動を保証します。

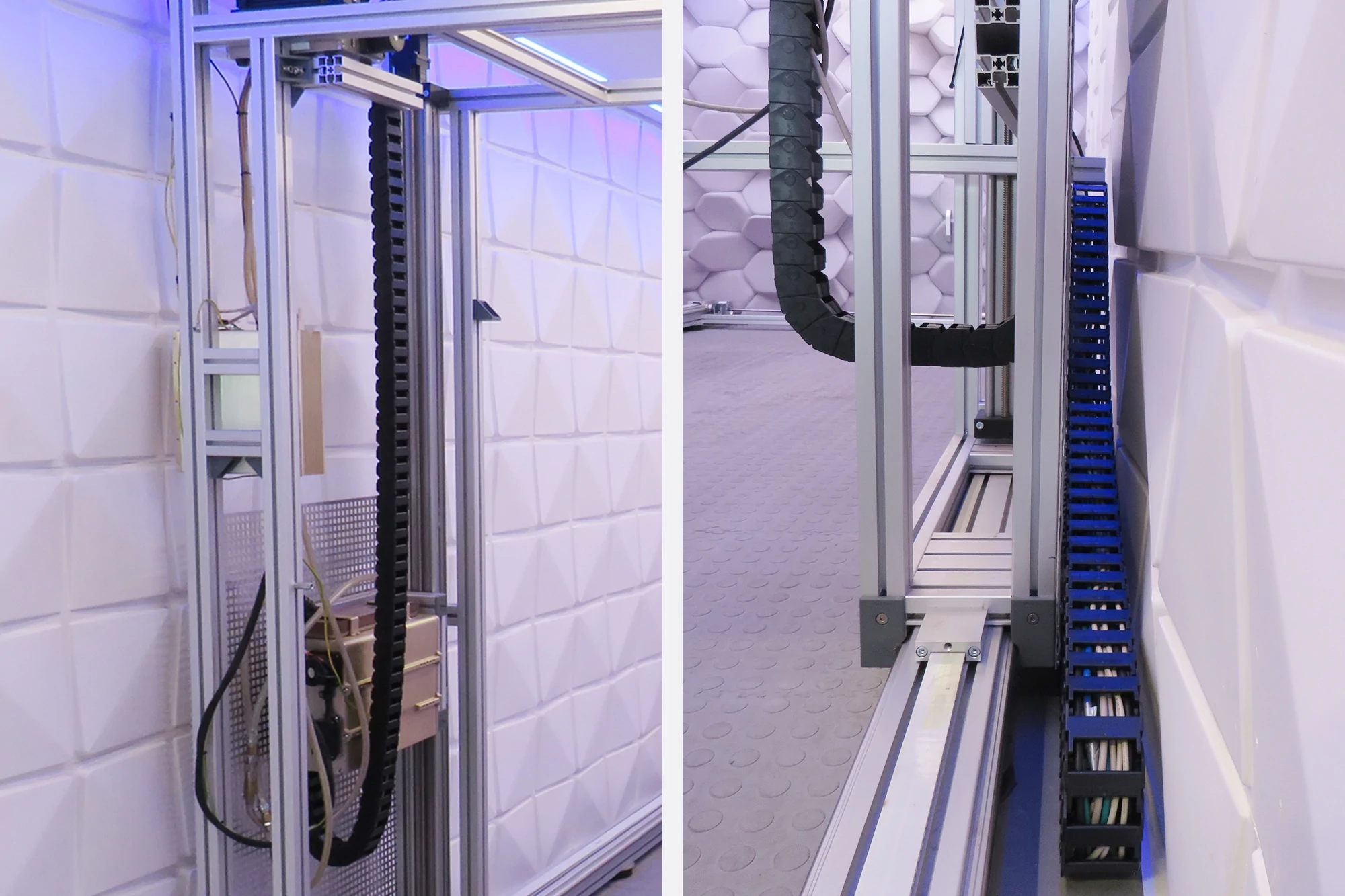

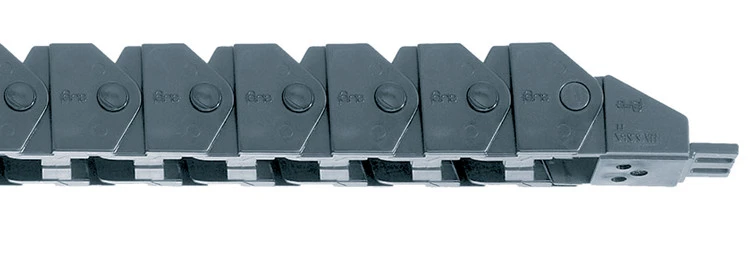

イージーチェーンシリーズZ16の エナジーチェーンがレールに沿って敷設され、エネルギーケーブルとデータケーブルを安全にガイドします。 ケーブルは外側から押し込むだけなので、充填は非常に簡単だ。

部品の組み立てが簡単で、モーション・シーケンスを素早くプログラミングできるため、ロベルト・クラウスはタイトなスケジュールをこなすことができる。彼は、15年の経験と情熱、そして当社のモーション・プラスチックのおかげで、わずか3週間でRex-Cell Lを組み立てることができました。私にとっては、特にエネルギーチェーンに関しては、イグスに勝るものはありません。
