ノイズ対策のシールドケーブルは密度が重要【効果試験あり】

ロボットケーブルかわらばん・第6回は、耐屈曲性の高密度シールドケーブルをテーマに、イグスのチェーンフレックスケーブルと他社ケーブルのシールド試験の比較、シールド付きのチェーンフレックスケーブルの利点についてお届けします！

シールドケーブルの必要性

ケーブルなどの電気導体に大きな電流が流れた場合、周辺に電磁界が発生し、製造設備や制御ケーブルへ干渉します。これらが設備の誤動作などを引き起こす可能性があるため、高いシールド効果があるシールドケーブルが求められています。

そこで、イグスの動力用ケーブル（ノイズ発信側）と制御用ケーブル（ノイズ受信側）に使用しているシールド（編組）について、ノイズ減衰量を測定し、シールド効果を確認しました。

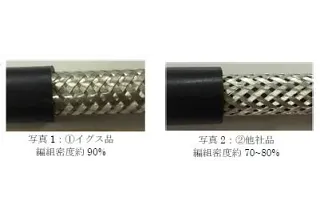

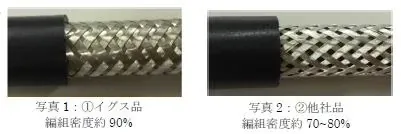

(1) 試験試料

① イグス製動力ケーブル 4心×4SQ（CF31.40.04）
② 他社製動力ケーブル 4心×3.5SQ

(2) 試験内容

1．

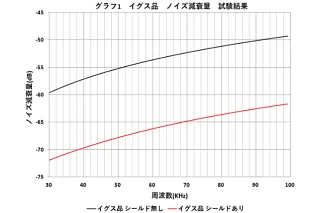

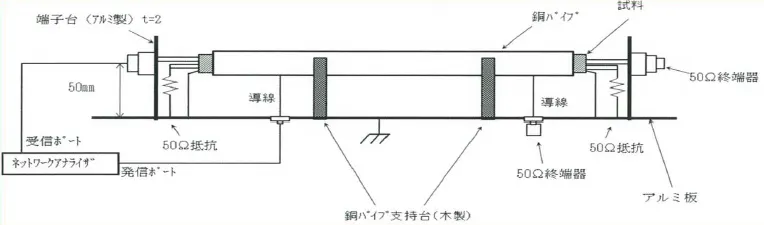

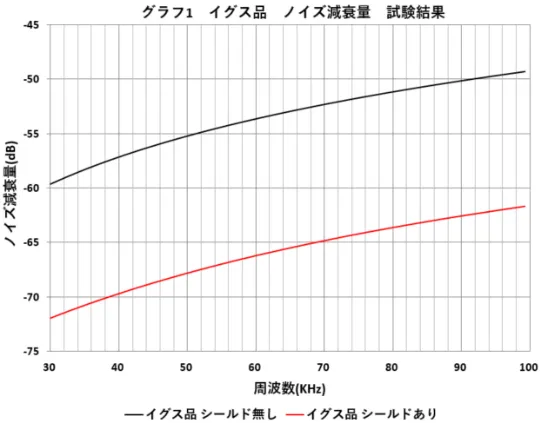

銅パイプ中にシールド無しケーブルを配線し、銅パイプにノイズ源を流入させ、ケーブル導体が受け取るノイズ量を測定する（グラフ1、グラフ2の黒線）。測定回路は図1の通り。

2．

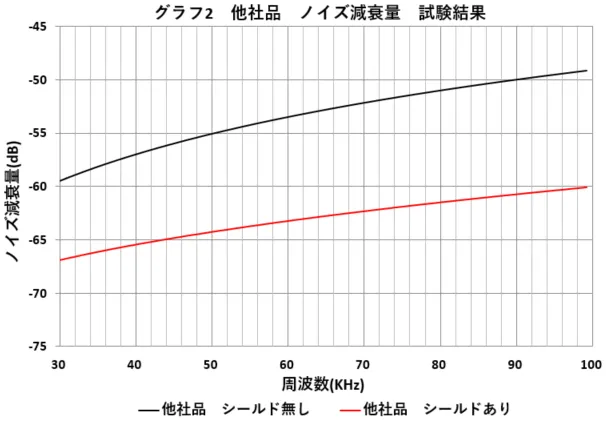

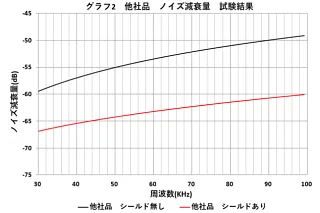

次に同一種類のシールド付きケーブルを配線し、同様にノイズ量を測定する（グラフ1、グラフ2の赤線）。

3．

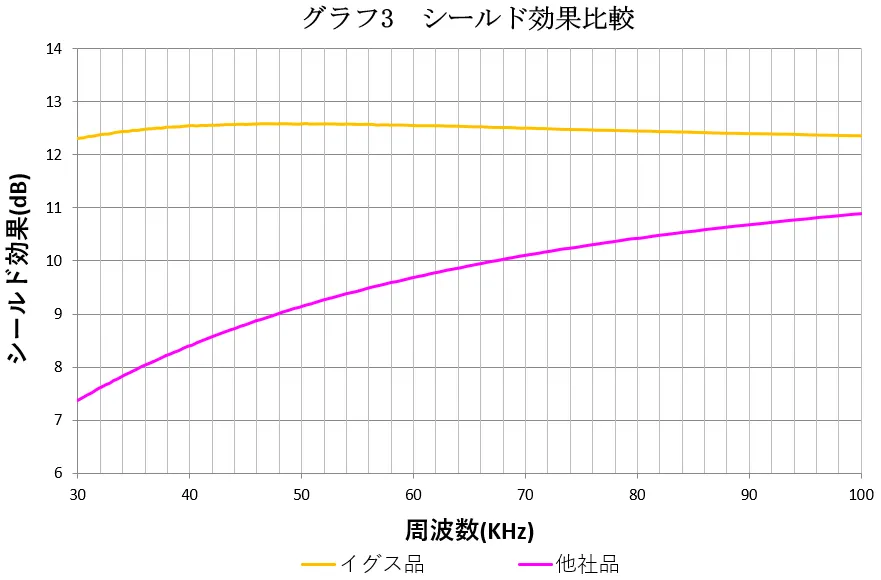

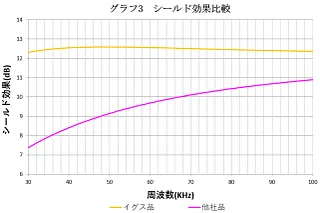

上記1、2のノイズ量(dB)の差分がシールド効果となる。このシールド効果(dB)を同一グラフにプロットしたものをグラフ3に示す。

(3) シールド効果試験まとめ
グラフ3より、イグス品は各周波数で安定し高いシールド効果があることが分かる。また、他社品は全体的にシールド効果が低く、低周波になるにつれてさらに低下していることが分かる。

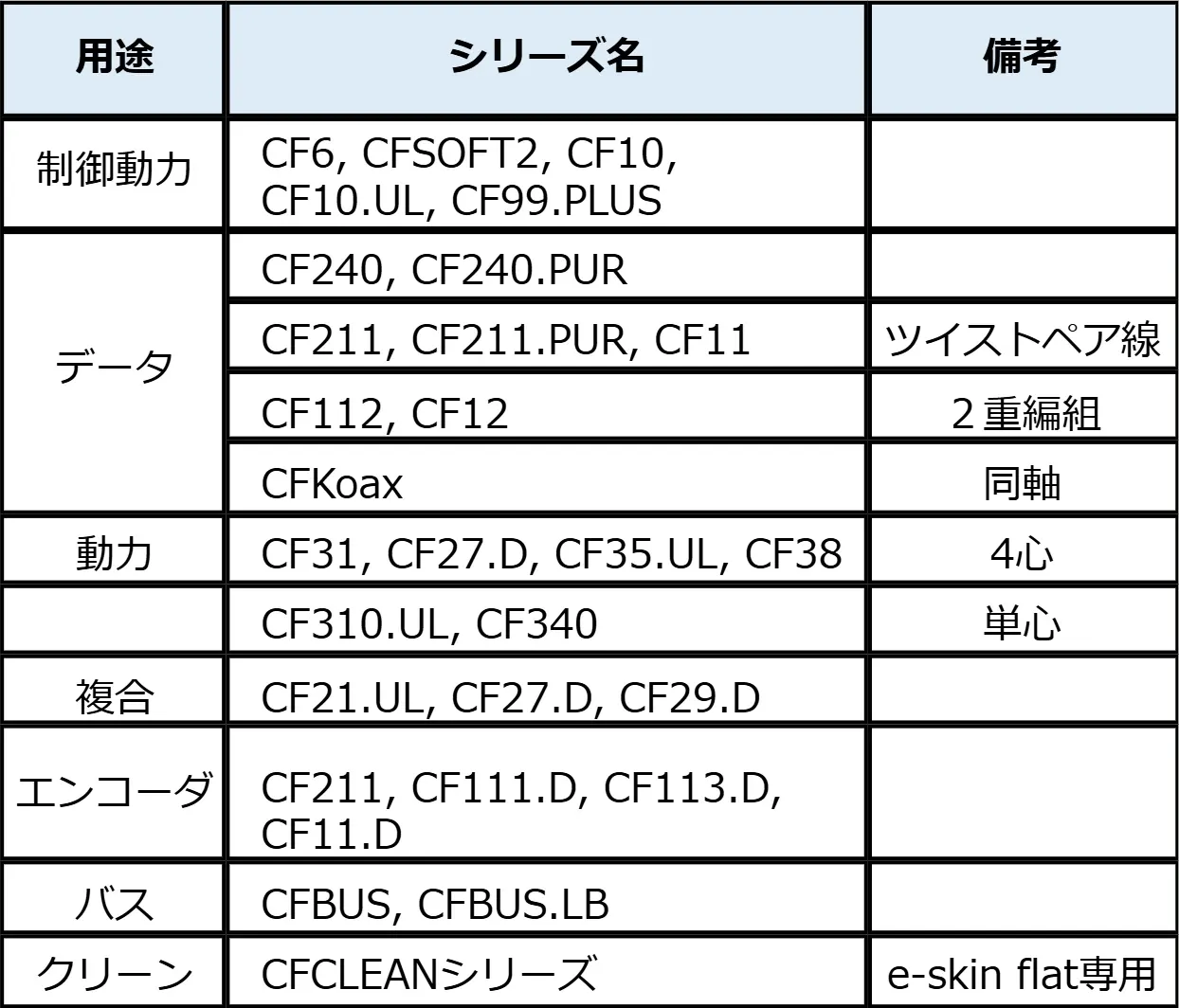

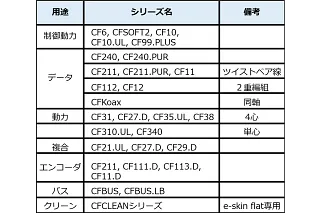

チェーンフレックスケーブルは、高密度のシールドで高いシールド効果があり、耐ノイズ性を求められる環境に最適です。特にシールド効果の高いチェーンフレックスケーブルの型式を表1 に示します。

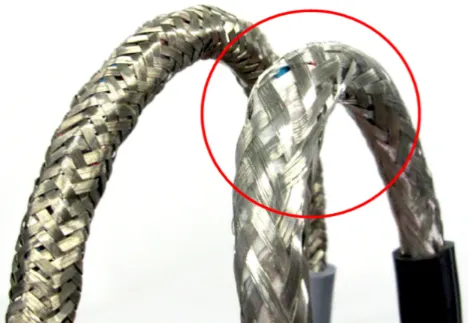

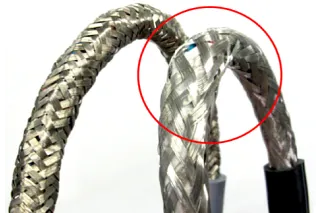

また、ケーブルキャリアの可動に適したシールド構造で、シールドが断線しにくく、長寿命を実現します（写真3）。

■　イグス品（左）
横編みのシールドで、シールド素線が折れ曲がらず
長寿命。

■　他社品（右）
縦編みのシールドで、シールド素線が折れ曲がり、
いずれ断線してしまう。
また隙間が多く編組密度が低い。

用途に合わせたシールドケーブルの選定をサポートさせていただきます。ご質問・お問合せは、イグスのヘルプデスク、または以下フォームよりご連絡ください！
