アクチュエーターとは？意味と種類を理解しよう

アクチュエーターとは

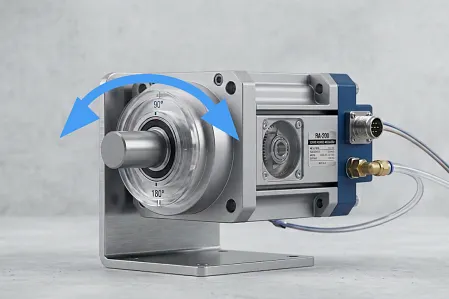

アクチュエーターは、エネルギーを物理的な動きに変換するメカニズムの名称です。モーターやソレノイドもアクチュエーターの一種です。変換される動きには直線運動、回転運動、一定範囲で行き来する揺動運動などがあります。動きの必要な機械においては不可欠な部品だと言えます。

言葉の定義としては動かす部分だけを指しますが、市場に出回る製品では動きを制限する機構なども含まれるのが一般的です。例えば、自動車部品のドアロックアクチュエーターには、手動操作と電動操作を両立させるためのクラッチなどがついており、これらの機構まで含んだ部品を「アクチュエーター」と呼んでいます。

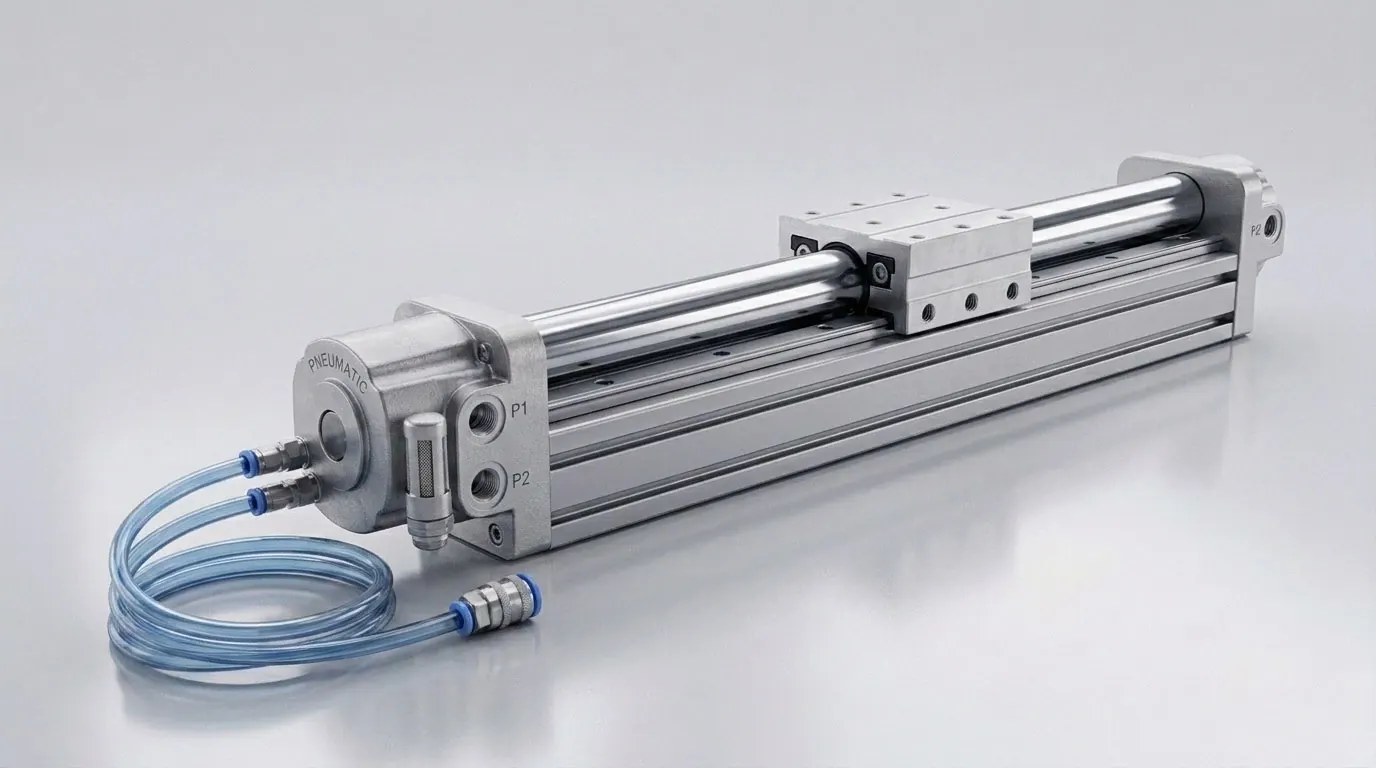

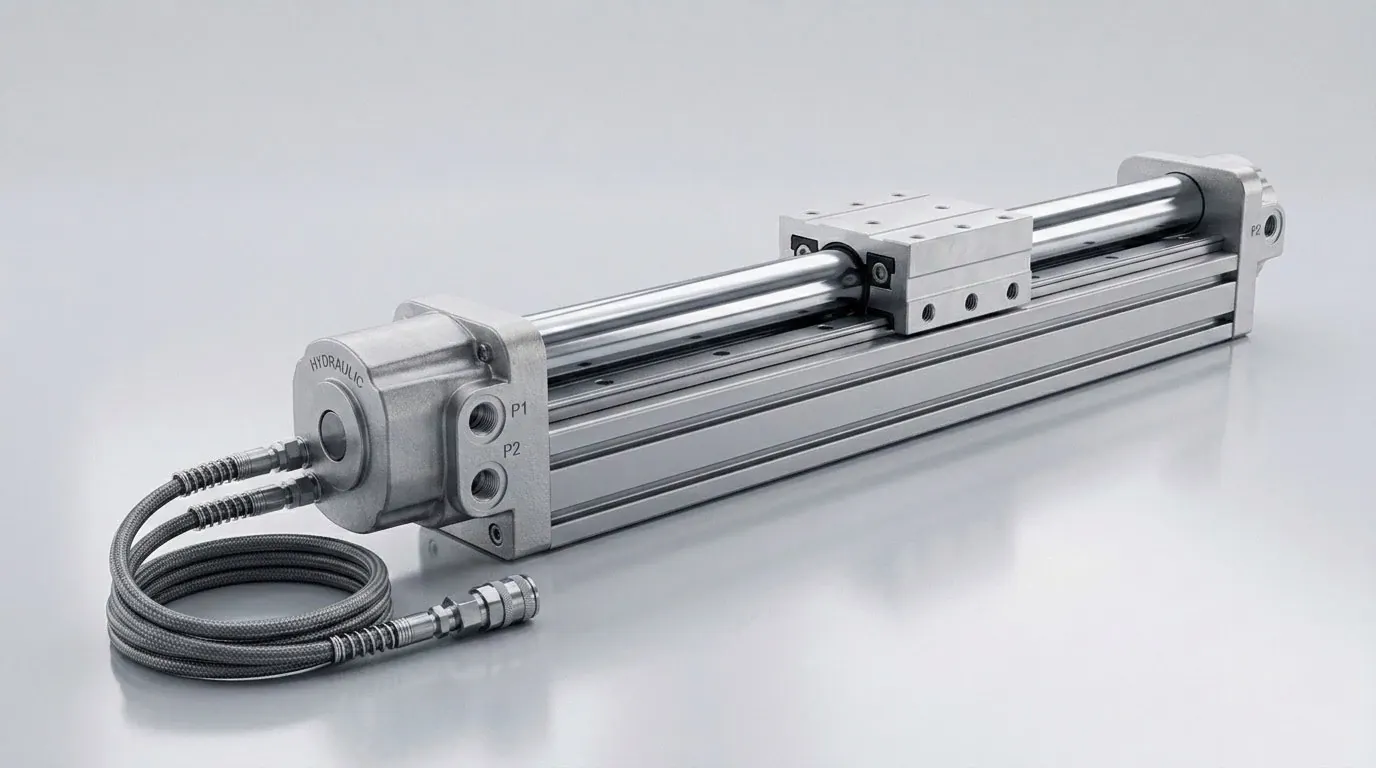

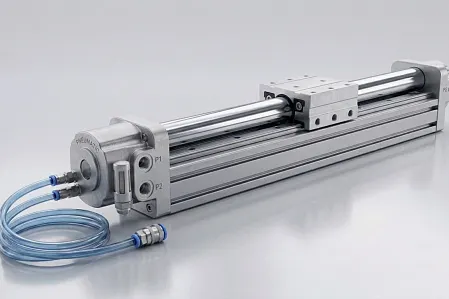

アクチュエーターの種類（方式別）

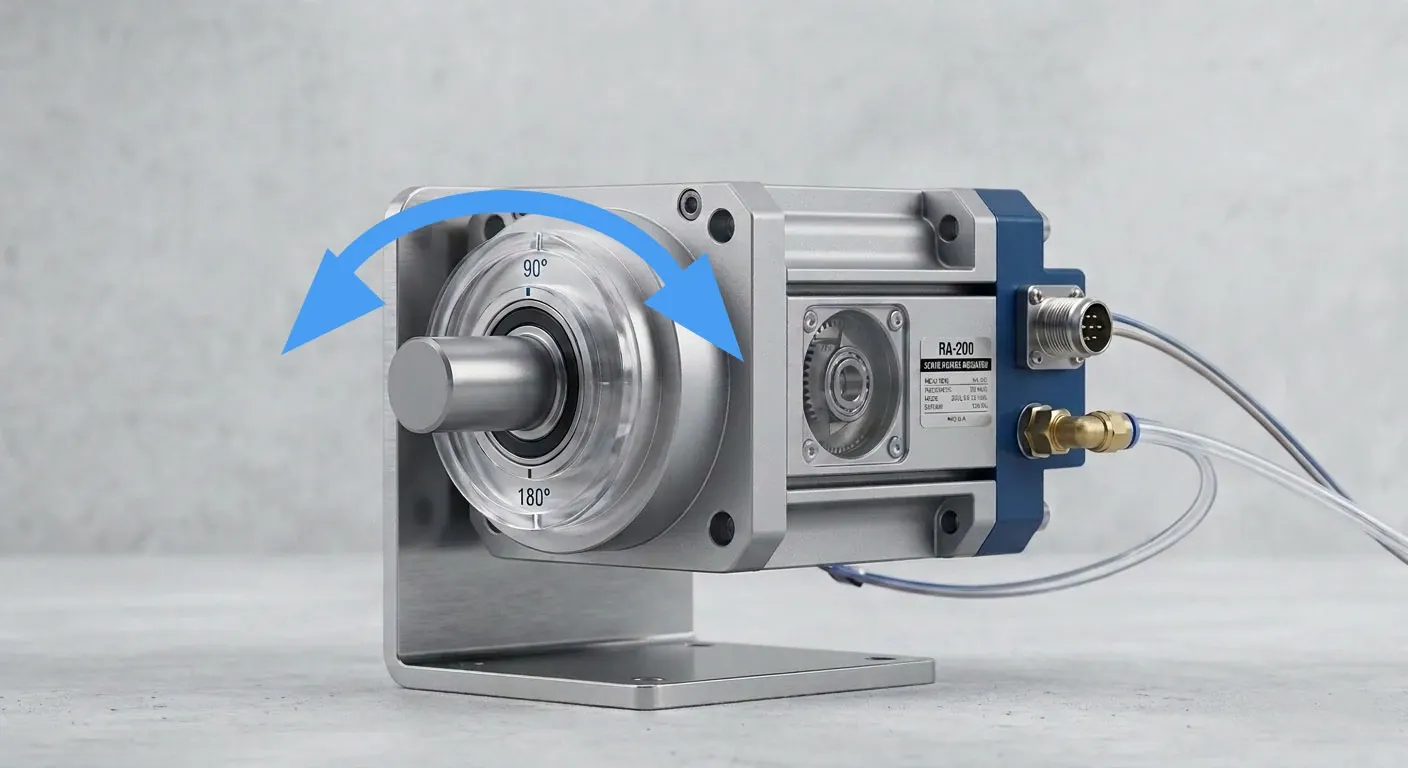

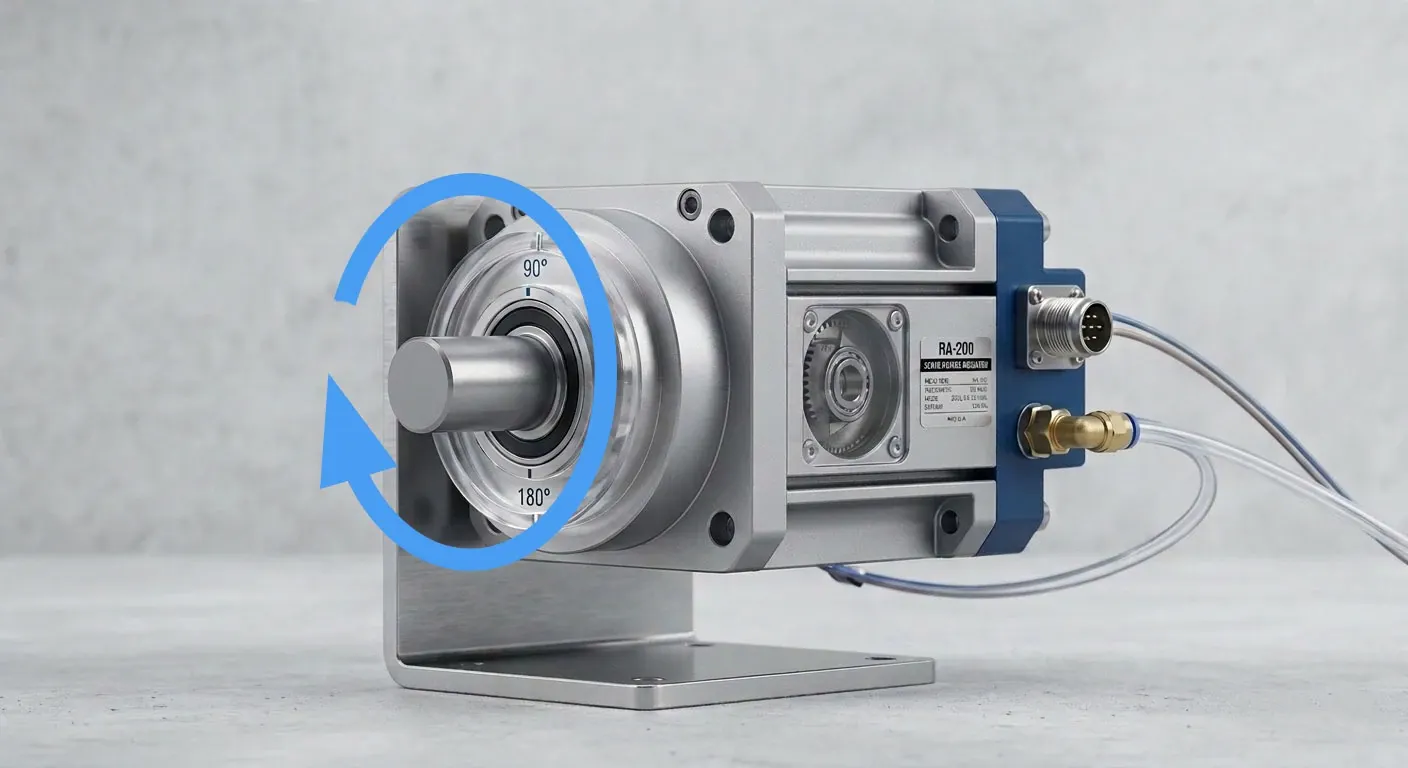

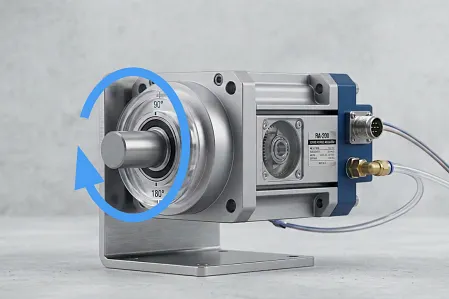

アクチュエーターの種類（動作別）

アクチュエーターの選び方：失敗しない手順

アクチュエーターの選定は、駆動部の設計そのものに他なりません。動力源などの方式から考えるのではなく、まず動きを整理すると良いでしょう。動作→要求仕様→周辺条件→方式の順に整理していきましょう。

1) 動作を決める

何を・どう動かしたいかを整理します。

例）搬送、位置決め、クランプ、圧入、開閉、回転位置決め…

用途が決まると、必要な精度や推力の方向性が見えます。

2) 要求仕様4点を確定する

① ストローク（直線）／回転角（回転）

② 推力（直線）／トルク（回転）

③ 速度（タクト）：最大値だけでなく加減速も考える

④ 繰返し精度：停止位置の再現性（品質・安全に直結）

3) 周辺条件を整理する

設置条件

取付方向、スペース、干渉、保守スペース、周辺機器（センサー、ストッパー等）

環境条件

粉塵、水分、油、温度、腐食性雰囲気、洗浄の有無など
※環境は方式だけでなく、材料・構造・保全計画にも影響します。

制御・電気条件

位置/速度/押し付け（力）制御の必要性、PLC接続、電源、I/O、通信、フィードバックの要否

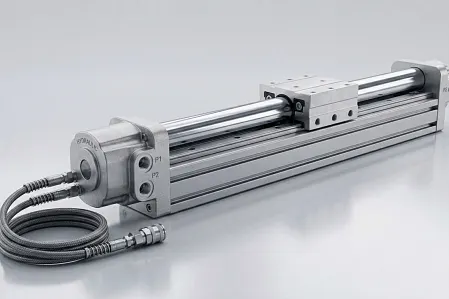

4) 方式を絞り込む（電動／空圧／油圧）

ここまで整理できると、「どの方式が現実的か」が判断しやすくなります。

メカニカルエンジニアリングにおけるアクチュエーター

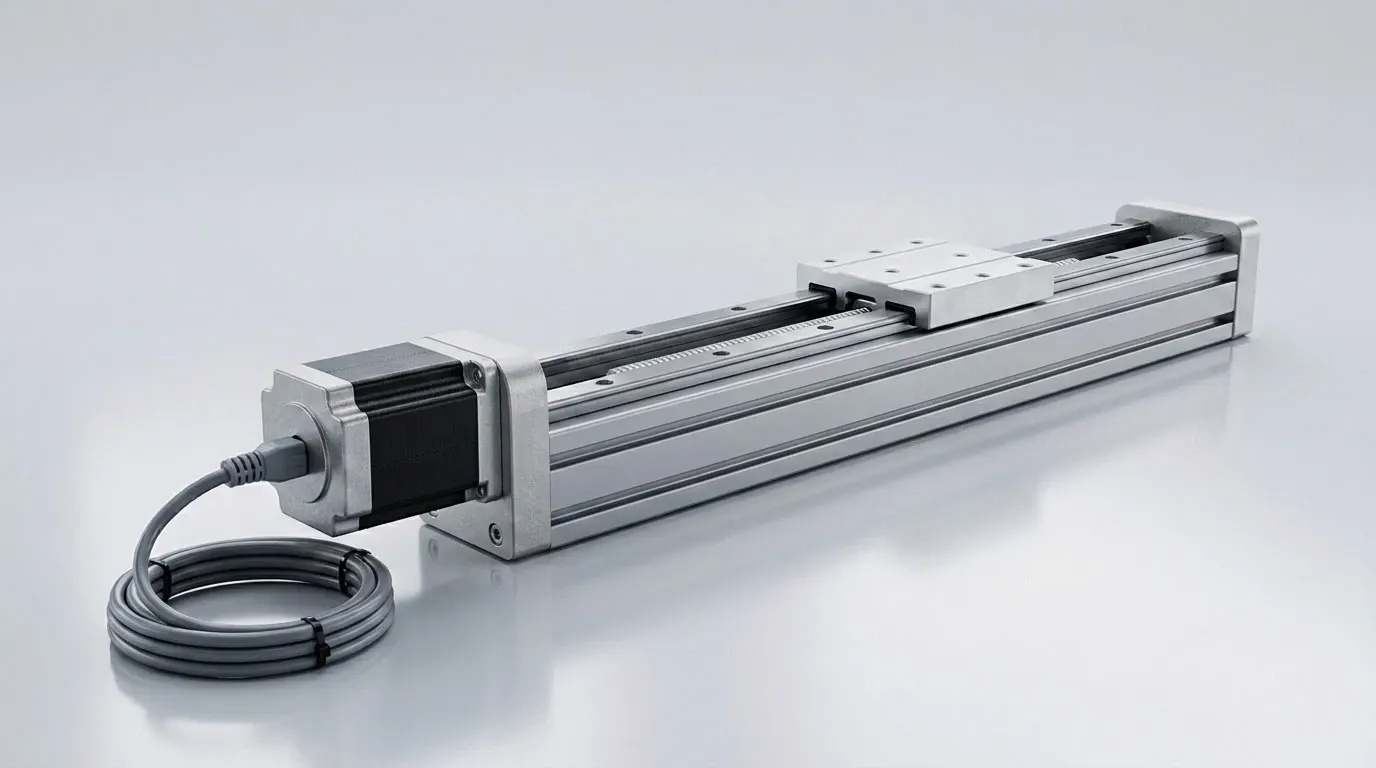

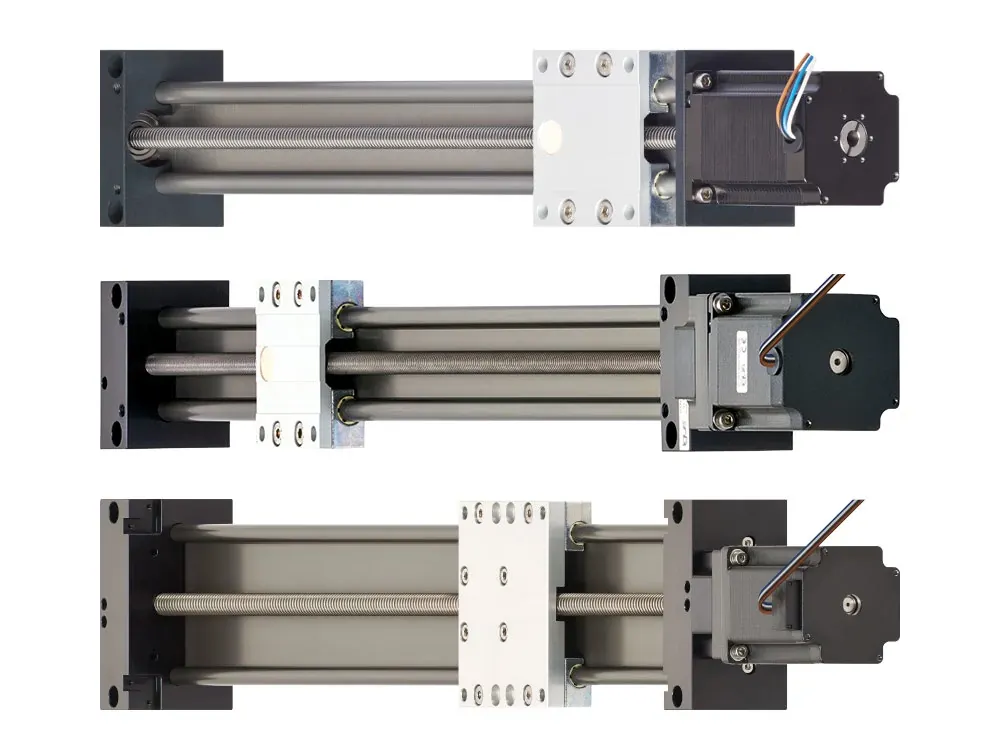

機械設計の世界において「アクチュエーター」と言った場合、モーターの回転をボールねじなどによって直線運動に変換し、ロッドを伸縮させる「電動アクチュエーター（または電動シリンダー）」が使用されることが多くなっています。制御のしやすさ、エネルギー効率、コスト、メンテナンスの容易さなどが理由で、電動が事実上の標準となっています。
