さいたまスーパーアリーナの可動設備を支えるエナジーチェーン

さいたま市にある多目的ホール「さいたまスーパーアリーナ」はイベントに応じて、高性能アリーナモードとスタジアムモードに可変することが出来ます。
総重量15,000トンもの構造物を移動させる三菱重工機械システム㈱の「ムービングブロック」はこの可変システムを支えています。そして、この構造物の移動に伴う各種ケーブルの保護にはエナジーチェーンが採用されています。

会社名：三菱重工機械システム株式会社
都道府県：東京都

さいたまスーパーアリーナ－三菱ムービングテクノロジーの結晶－（外部リンク）

課題点

従来のケーブルリール方式を使用した際には以下の課題点がありました。

動力用のモーターなど付帯設備があり高重量
ブラシ部の定期メンテナンスが必要
スリップリングの摩耗などによるケーブル通信不良
構成要素が多く、設備の価格が高額
ケーブルリールに合わせた平型カスタムケーブルが必要

解決策

この課題点はスライド走行エナジーチェーンの導入ですべて解決が出来ました。

部品点数が少なく、重量の低減が可能
ブラシやスリップリングを使用しないためメンテナンスフリー
スリップリングが無いため摩耗による通信不良もなし
シンプルな構成で従来品より安価
専用ケーブルを設計する必要はなく、カタログ品のケーブルを使用できる

この事例で使用された製品

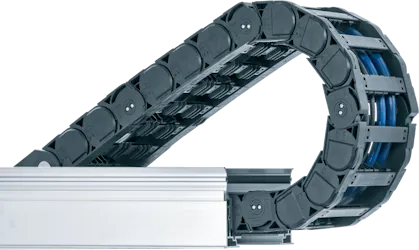

ガイドチャンネル付きエナジーチェーン

ガイドチャンネル付きエナジーチェーンは、スライド走行(10m以上のストローク)で使用されます。エナジーチェーン / エナジーチューブの滑らかな低摩擦走行をサポートします。

イグスのエナジーチェーンはロングストロークを、速度10m/s、収納重量50kg/mで問題なく可動することができます。チェーンフレックス可動ケーブルや、ホース類を収納したエナジーチェーンは、ガイドチャンネルやカバー内のスライド走行でも摩擦なく滑らかにガイドされます。
