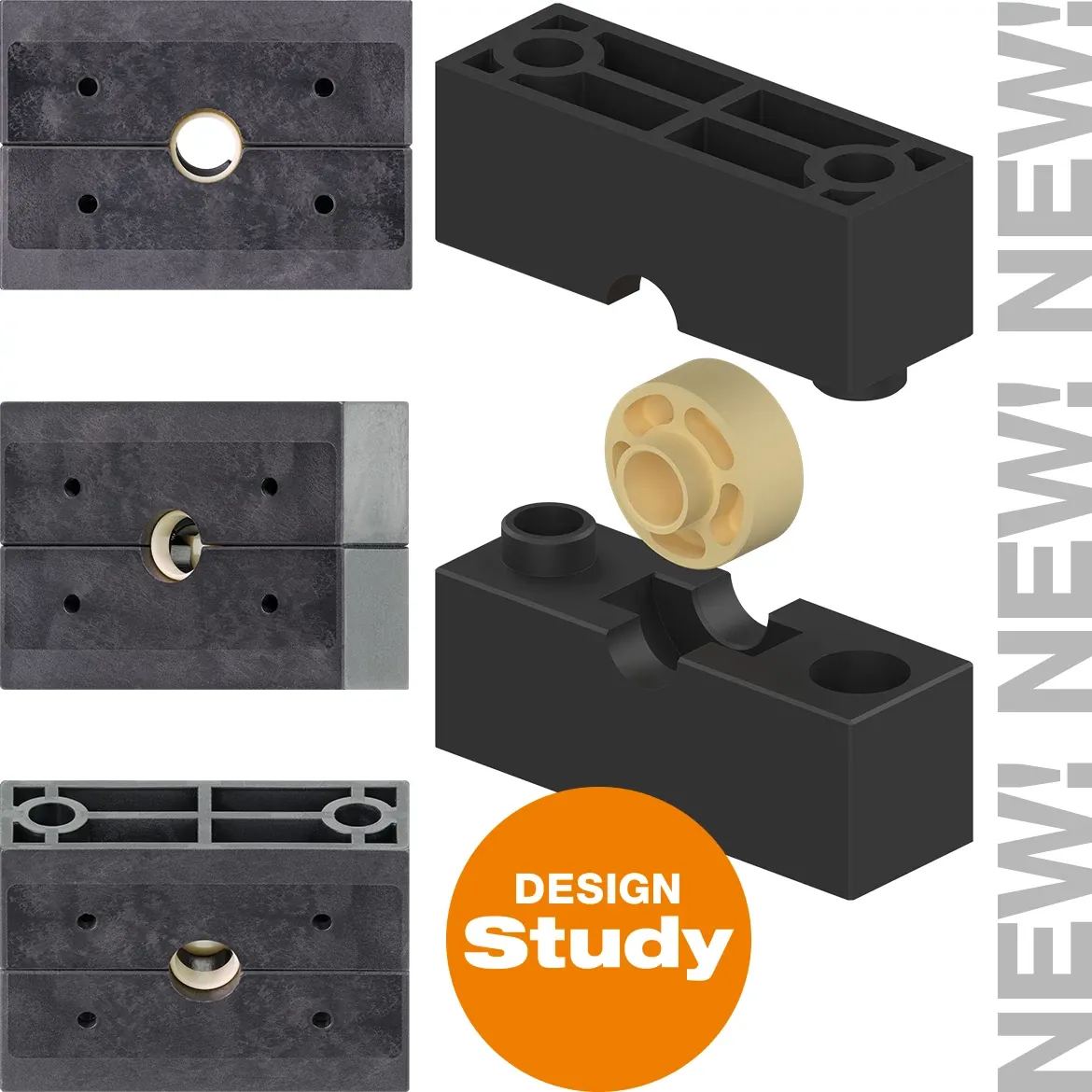

ドライスピンのラインアップ拡大：プラスチック送りねじサポートブロック（フローティングベアリング用）
最新の設計研究
この研究では、固定軸受バージョンでは、金属製クランプリングとイグリデュール® 滑り軸受を備えた強化プラスチックブロックを組み合わせ、浮動軸受バージョンでは、イグリデュール® 特殊スライダーを備えたプラスチックブロックのみを組み合わせました。これらは金属製ベアリングブロックと1:1です。また、標準的な金属製ベアリングブロックに比べ、最大60％安く、80％軽くなっています。新しいフローティングベアリングプラスチックベアリングブロックには4つの寸法があります。
SLSP-S6-LL
SLSP-S8-LL
SLSP-S10-LL

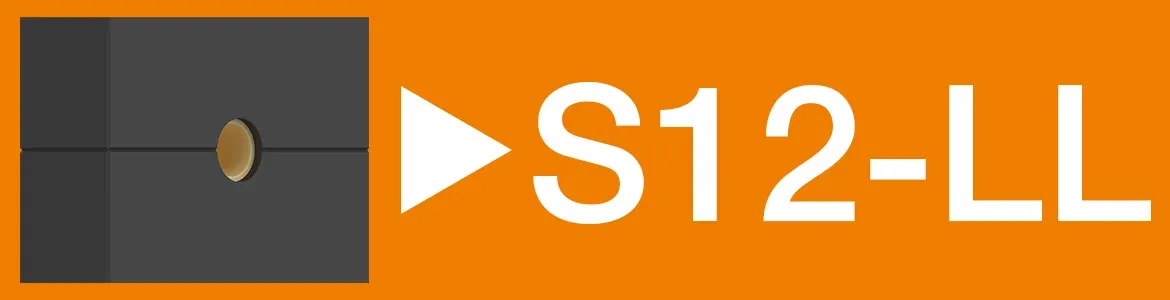

SLSP-S12-LL
技術を上げて
- リードスクリューサポートブロックを新設計し、4つの新サイズで簡単にリードスクリュー駆動をサポート
- 市販のリードスクリューサポートブロックと同じ寸法で、1:1の交換が可能
- 同じ取り付け寸法で、市販の金属製リードスクリューサポートブロックより最大80%軽量化
- 簡単な取り付け
コストを下げる
- 射出成形用に最適化されたコスト効率の良い設計
- 同じ取付寸法の市販の金属製リードスクリューサポートブロックより最大60%コストダウン
- メンテナンス不要
- ねじなしクランプリングにより、取付けサイズØ6mm～12mmのすべてのねじに対応する可変設計
高性能
- このスタディは、私たちのモットーであるコストパフォーマンス、軽量化、無潤滑化に沿って、お客様のご要望にお応えするために開発されました。
- この研究に対する提案やアイデアはありますか？テストしてみませんか？お気軽にお問い合わせください。
サステナビリティ
- 無潤滑操作
- 軽量構造に最適
- igus® は当初からムラ・テクノロジー社に出資しており、ケミカルリサイクルを推進しています。プラスチック廃棄物から原油まで20分で: イグス® ハイドロプレス
製品範囲
最高の位置決め精度
| 製品番号: | A [mm] | H [mm] | h1 [mm] | lt [mm] | ts [mm] | d1 [mm] | E1 [mm] | 重量 [g] |
|---|---|---|---|---|---|---|---|---|
| SLSP-S6-LL | 42 | 26 | 13 | 20 | 5.5 | 6 | 30 | 14 |
| SLSP-S8-LL | 52 | 34 | 17 | 23 | 6.6 | 8 | 38 | 29 |
| SLSP-S10-LL | 70 | 50 | 25 | 24 | 9.0 | 10 | 52 | 64 |
| SLSP-S12-LL | 70 | 50 | 25 | 24 | 9.0 | 12 | 52 | 71 |
ドライスピン® フローティング・ベアリング プラスチック製スピンドル・ベアリング・ブロックの新サイズ一覧
さらに重要な情報がある：
より高い効率、より長い寿命
ドライスピン® テクノロジーでできること

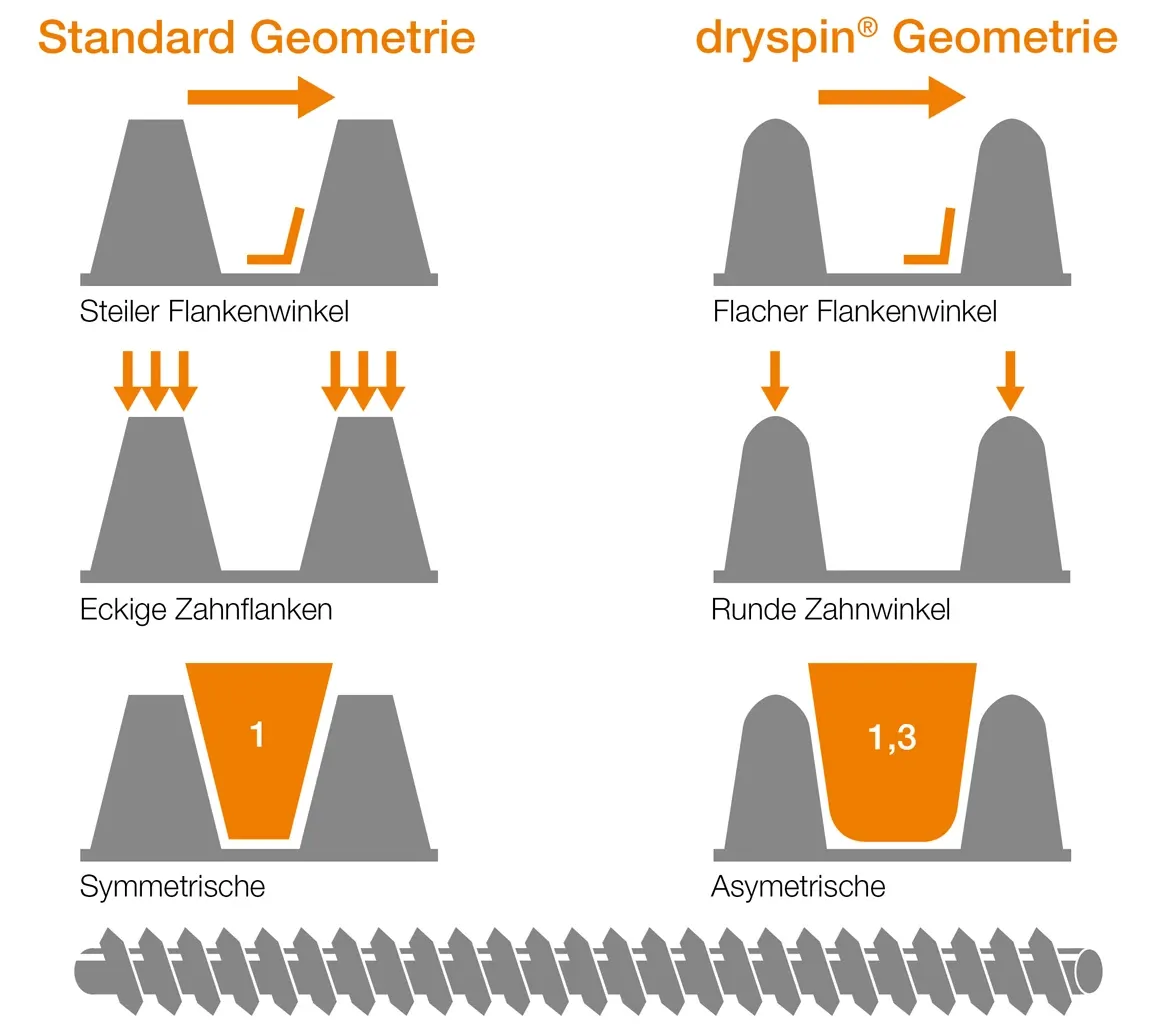

ドライスピン® の急勾配ねじ技術は、イグス® が2013年に自社開発したもので、従来の急勾配ねじに比べて多くの利点があります。平らなフランク角により、加えられた力を効率的に並進運動に変換します。プラスチックナットとスピンドルに合わせた仕様と形状により、ドライスピン® 、急勾配ねじの寿命と効率がさらに向上します。丸みを帯びた歯面形状のおかげで、ねじ切りスピンドルとリードスクリューナットの接触面が減少し、ねじ切りシステムは負荷がかかってもほとんど振動することなく静かに作動します。
個々のドライスピン® のネジ山の間隔が広いため、ネジ山のトライボロジー的に最適化されたポリマーの割合が増加します（1.3倍）。より耐摩耗性の高い素材と高い効率性は、従来のスティープネジよりも5倍も長い寿命の決め手となります。
ドライスピンをお試しください
無料糸サンプルで
総合的な印象を得るためには、実際のサンプルを手に取ることが重要です。ドライスピン® リードスクリューのサンプルをお送りいたします。
ドライスピン® リードスクリュー技術の仕様と利点をすべてサンプルにまとめました。ご自身の目でお確かめください。ご不明な点がございましたら、当社の専門家が喜んでお手伝いいたします。
