スラストベアリングとは？種類・構造・選び方を解説

平らな摺動面でスラスト荷重を受ける高機能樹脂製の部品です。

固体潤滑剤が配合されているため、外部から油やグリースを加えずに使用できます。

薄型で部品点数を抑えられるため、低速回転、揺動、間欠動作、取り付けスペースが限られる箇所に適しています。

材質とサイズの選択肢が豊富で、標準品にない寸法でもカスタマイズ品としてご用意可能です。

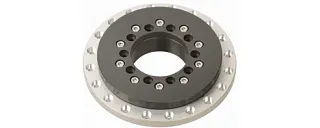

回転テーブルや旋回部を支持する、組み付け済みのすべり式軸受です。

内輪と外輪の間に、耐摩耗性に優れたイグリデュール製スライド部を配置しています。金属製の玉やころを使わず、潤滑油やグリースを加えずに使用できます。

テーブル、操作パネル、ロボット関節、包装機械などの旋回機構に使用できます。

樹脂製の軌道輪と保持器、ガラス製またはステンレス製ボールを組み合わせた転がり式のスラストベアリングです。

潤滑油を使わずに使用でき、金属製と比べて軽量です。耐食性と耐薬品性に優れ、回転抵抗を抑えたい装置や、潤滑油の付着を避けたい食品機械、包装機械に適しています。

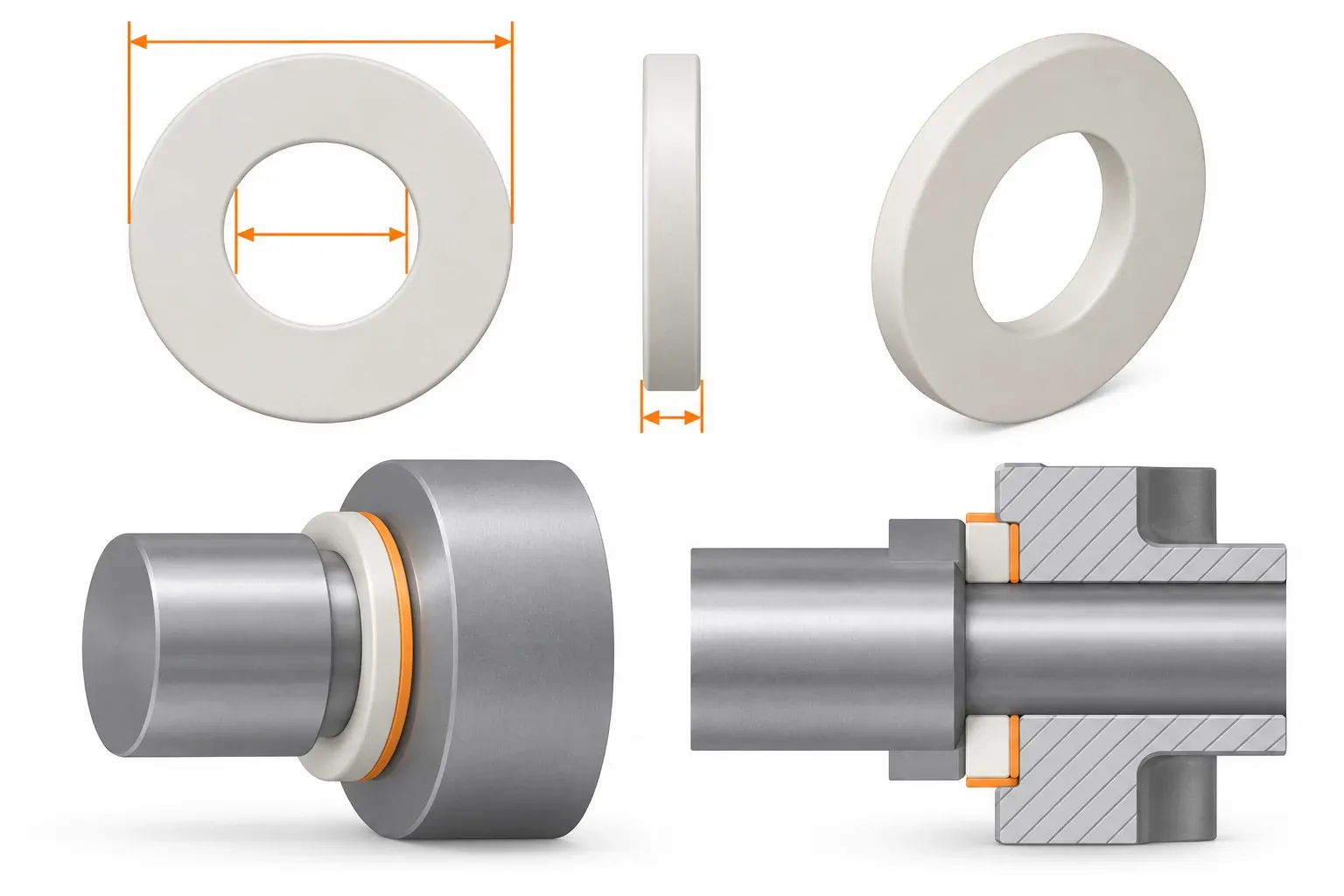

軸径に合わせて内径を選び、スラスト荷重を受けるために必要な外径と摺動面積を確保します。

厚さだけでなく、軸の肩部や相手部品との接触範囲、取り付けスペースも確認します。

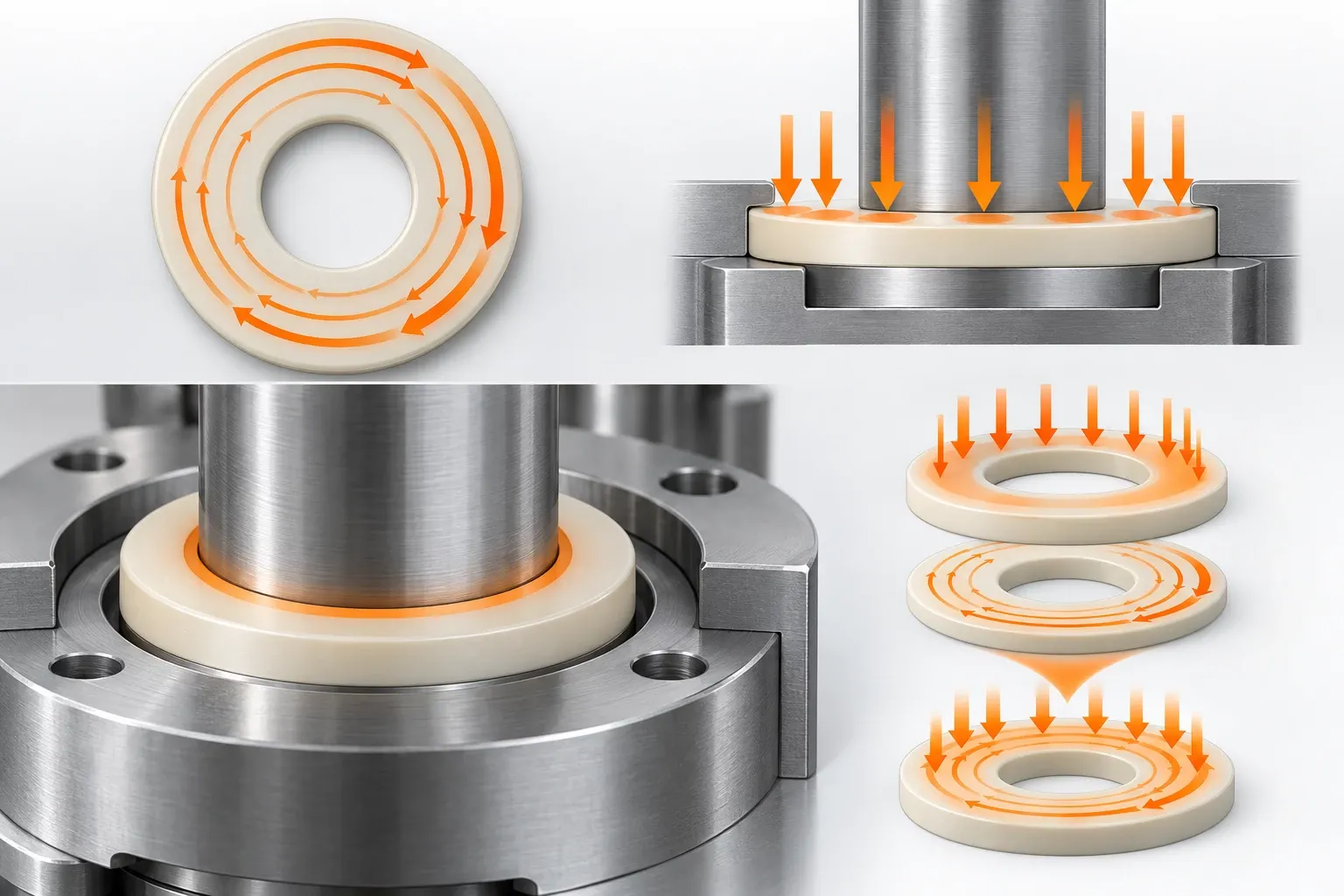

スラスト荷重をワッシャーの摺動面積で割り、面圧を確認します。同じ荷重でも、摺動面積が小さいほど面圧は高くなります。

すべり速度は回転数とワッシャーの寸法によって決まります。外径側ほど速度が高くなるため、面圧とすべり速度を組み合わせたpv値も確認します。

イグスのオンラインショップでは、寸法や使用条件を入力して製品候補と予測寿命を確認できます。

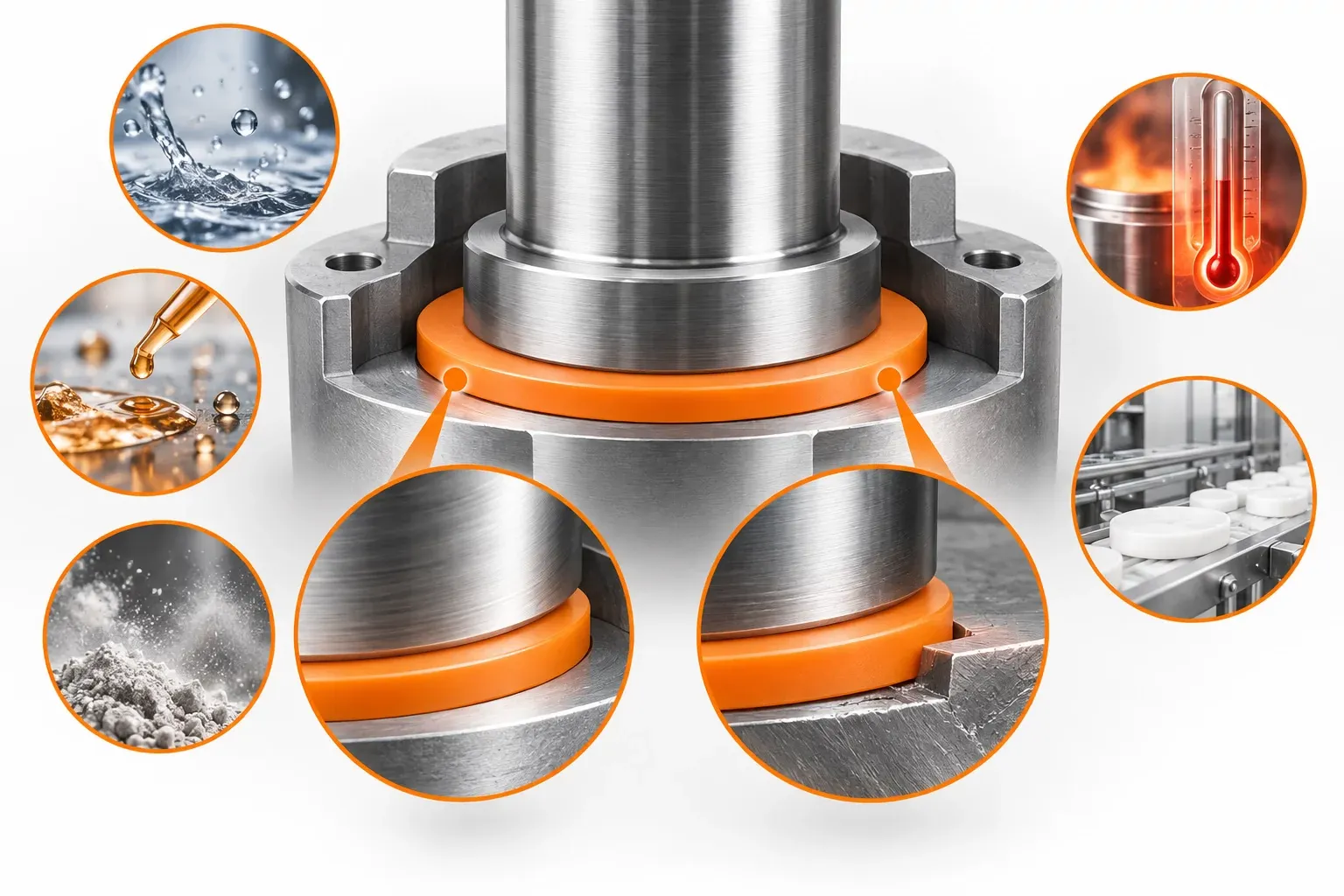

スラストワッシャーと接触する相手面の材質、表面粗さ、硬さは、摩擦と摩耗に影響します。相手面に段差、傷、鋭いエッジがある場合は、均一に接触できるように仕上げます。

使用温度、水分、薬品、粉塵、食品接触、静電気対策などの条件に合わせてイグリデュール材質を選びます。
