イグリデュール® T220 - 材質データ

材料表

一般仕様

単位

イグリデュール® T220

試験方法

密度

g/cm³

1,28

色

白色

最大 23℃/室内湿度50%における吸湿率。

重量

0,3

DIN 53495

最大総吸湿率

重量

0,5

滑り摩擦係数、動的、対鋼材

μ

0,20-0,32

最大pv値（乾燥）

MPa x m/s

0,28

機械的仕様

曲げ弾性率

MPa

1.800

DIN 53457

20℃における曲げ強さ

MPa

65

DIN 53452

圧縮強さ

MPa

55

推奨最大面圧（20）

MPa

40

ショアD硬度

76

DIN 53505

物理的および熱的仕様

長期使用上限温度

°C

+100

短期使用上限温度

°C

+160

下限適用温度

°C

-40

熱伝導率

W/m x K

0,24

ASTM C 177

熱膨張係数（23℃にて）

K-1 x 10-5

11

DIN 53753

電気的仕様

体積抵抗率

Ωcm

> 1010

DIN IEC 93

表面抵抗

Ω

> 1010

DIN 53482

  1. 追加荷重なし、スライド運動なし、弛緩を除く

表01：材料データ

pv値 T220
pv値 T220

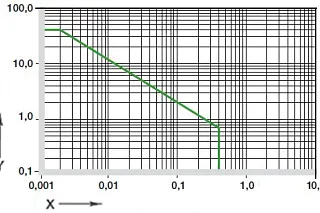

図.01: イグリデュール® T220すべり軸受の許容pv値、肉厚1mm、鋼製シャフトに対する乾式運転、温度+20℃、鋼製ハウジングに設置。

X = 表面速度 [m/s]｝
Y = 負荷 [MPa]｝

イグリデュール® T220は、タバコ加工産業で使用される特殊材料です。タバコ産業の要求事項（エンジニアリング・データベース）を満たしています。この材料は、2004年の見本市でタバコ製品の有名メーカーが要求した、好ましくない成分や禁止成分を含んでいません。

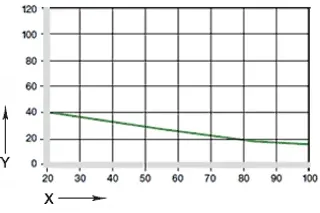

図.02：温度の関数としての最大推奨面圧（+20℃で40MPa）

X = 温度 [°C]｝
Y = 負荷 [MPa]｝

機械的仕様
最大推奨面圧は、機械的材料パラメータを表します。イグリデュール® T220すべり軸受の圧縮強度は、温度の上昇とともに低下します。図02は、この関係を示しています。

イグリデュール® T220滑り軸受は、許容限界の45MPaまで荷重をかけることができます。このときの変形はほぼ2%です。許容荷重は、温度が高くなるとさらに制限されます（図02）。

ダイアグラム03: 荷重と温度による変形

X = 荷重 [MPa]｝
Y = 変形 [%]｝

最大表面速度

m/s

回転

振動

直線的

連続

0,4

0,3

短期

0,7

2

表02：最高路面速度

許容すべり速度
イグリデュール® T220すべり軸受の最大表面速度は、連続回転時で0.4 m/sです。摩擦とそれに伴う発熱により、許容速度が制限されます。つまり、間欠運転や直線運転では、より高い速度を使用することができます。

イグリデュール® T220

使用温度

40℃以下

- 40 °C

上部、長期

+ 100 °C

上部、短期

+ 160 °C

軸方向追加保護

+ 50 °C

表03：イグリデュール® T220の温度限界

温度
ベアリングの柔軟性は温度に依存します。60 °Cでは、すでに弾性が著しく増加します。機械的な固定は+50 °Cから行う必要があります。

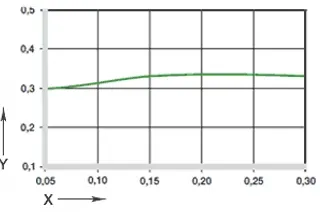

図04：表面速度の関数としての摩擦係数、p = 0.75MPa

X = 表面速度[m/s]
Y = 摩擦係数μ

摩擦と摩耗
イグリデュール® T220 ベアリングの摩擦摩耗値は、タバコ加工産業の仕様に準拠することで、ベスチグリデュール® ベアリングの摩擦摩耗値より明らかに遅れています。摩擦係数は、負荷が大きくなると減少しますが、高速回転ではわずかに増加するだけです。

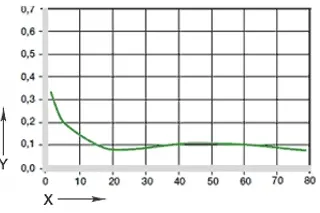

図 05：圧力の関数としての摩擦係数、v = 0.01m/s

X = 荷重 [MPa]
Y = 摩擦係数 μ

イグリデュール® T220

ドライ

グリース

オイル

水

摩擦係数

0,2 - 0,32

0,09

0,04

0,04

表04：イグリデュール® T220の対鋼摩擦係数（Ra = 1 μm、50 HRC）

摩耗、アンダーカットを伴う回転アプリケーション。

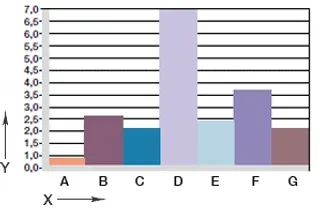

図 06: 回転動作における、異なるシャフト材質に対する摩耗、p = 1 MPa、v = 0.3 m/s

X = シャフト材質
Y = 摩耗[μm/km]

A = アルミニウム、硬質アルマイト処理
B = 快削鋼
C = Cf53
D = Cf53、硬質クロムメッキ
E = HR 炭素鋼
F = 304 SS
G = 高級鋼

シャフトの材質
図06は、イグリデュール（® T220）製のすべり軸受で実施した、異なるシャフト材質の試験結果を示している。
図07は、荷重が増加すると軸受の摩耗が激しくなることを示している。07は、荷重が増加すると軸受の摩耗が激しくなることを示しています。従って、荷重が5MPa以下になるように、ベアリングの寸法を十分に調整する必要があります。

軸材質
揺動・回転用摩耗

図.07: Cf53 を使用した振動および回転アプリケーションにおける負荷の関数としての摩耗。

X = 負荷 [MPa]｝
Y = 摩耗 [μm/km]｝

A= 回転
B= 振動

ミディアム

耐性

アルコール 炭化水素

-

グリース、オイル、無添加

燃料

希酸

0

強酸

-

希釈塩基

- 強塩基

-

+ 耐薬品性 0 条件付き耐薬品性 -
[+20 °C]耐薬品性なし 表05：イグリデュールの耐薬品性® T220

耐薬品性
イグリデュール® T220プレーンベアリングは、非常に希薄なアルカリと非常に弱い酸に耐性があります。

**
電気的仕様

体積抵抗率

> 1010 Ωcm

表面抵抗

> 1010 Ω

放射線
イグリデュール（® T220）製軸受は、放射線強度3 x 10² Gyまでの放射線に耐性があります。

最大吸湿率

室温+23 °C/50 %の場合。

0.3 重量

最大総吸湿量

0.5 重量

表06：イグリデュール® T220の吸湿率

吸湿率
イグリデュール® T220 ベアリングの吸湿率は、通常の気候では約 0.3%です。水中での飽和限界は0.5%です。これらの値は非常に低いため、吸湿による膨潤の考慮は極端な場合にのみ必要です。

吸湿の影響

図.10: 吸湿率の影響

X = 吸湿率 [Gew.-%]｝
Y = ø内部の減少 [%]｝

直径*****d1 [mm]｝

シャフト h9**[mm]**

イグリデュール® T220****E10 [mm]

ハウジング H7**[mm]**

から 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3～6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6～10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 から 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 ～ 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30 から 50

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 から 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 から 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 から 180

0 - 0,100

+0,085 +0,245

0 +0,040

表 07: 圧入後の ISO 3547-1 によるイグリデュール® T220 滑り軸受の重要公差

取付公差
イグリデュール® T220軸受は、h公差（推奨最小h9）のシャフト用標準軸受で、H7公差のハウジング内径に圧入するように設計されています。

H7公差のハウジング内径に取り付けた後、E10公差のベアリングの内径が自動的に調整されます。
