PVC外被の新タイプ

Siemensのドライブに最適なOCCハイブリッドケーブル

PVC外被タイプが登場しコストダウンを実現

2022年、PVC外被を使用したハーネス済みハイブリッドケーブルを、製品ラインアップに加えます。接続部品の要件が高まる中、Siemens OCCに対応したイグスのハイブリッドケーブルは、常に可動用途に最適な製品です。曲げ半径は10xdと小さく一定で、設置スペースや材料費の削減が可能です。

Siemens OCC対応製品のショップへ
4,600種以上のモータケーブルを取り揃えるイグスでは、カタログ品のラインアップを拡大しています。カタログ品は、最大36ヶ月無償交換保証、最低発注数量無し、切断料金無し、7種類のケーブル品質、試験及び認証済みのためすぐに接続可能など、多くの利点があります。このSiemens対応ハーネス済みハイブリッドケーブルは、電力伝送用のケーブルと、信号伝送用の一体型バスケーブルで構成されています(OCC/ワンケーブル接続とも言われます)。レディーケーブルはハーネス済みで納品され、届いてすぐに使用できるため、マテリアルハンドリング、コンベアシステム、プラント建設など、多くの産業や工作機械で使用されています。

一目でわかるメリット

技術向上

技術向上

  • 設置スペースと重量を削減: 電源とデータを1本のケーブルで実現
  • EPLANですぐに使えるデータ資料を提供、CAEでケーブル図、部品表、設計書を自動生成
  • オンラインで簡単に注文でき、最大36ヶ月の無償交換保証付き
コスト削減

コスト削減

  • 製品ラインアップ拡大により、ご要望に合った製品選定
  • 都度発注でお客様の在庫コストの削減
  • 最小発注数量なし、カット料金なし
  • すぐに使えるEPLAN macrosで設計時間を50%短縮
高性能

高性能

サステナビリティ

サステナビリティ

  • 長寿命のケーブル素材＋高品質なプラグインコネクタ＋機械加工＝部品の信頼性と価値保持を保証
  • 個別の寿命計算により、過剰なサイズ設定無し

PVC外被の2022年ラインアップ追加

Siemens対応ハイブリッド複合ケーブル (ベーシックケーブル)

メーカー製品番号外被
材質		イグス　製品番号ケーブルタイプ線心数、導体断面積
[mm²]		外径
[mm]		曲げ半径
NEW 6FX_002-8QN04PVCMAT97515129ベーシックケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
6FX_002-8QN04PURMAT98515147ベーシックケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
NEW 6FX_002-8QN08PVCMAT97515130ベーシックケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文
6FX_002-8QN08PURMAT98515148ベーシックケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文

Siemens対応ハイブリッド複合ケーブル (延長ケーブル)


メーカー製品番号外被
材質		イグス　製品番号ケーブルタイプ線心数、導体断面積
[mm²]		外径
[mm]		曲げ半径
NEW 6FX_002-8QE04PVCMAT97515131延長ケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
6FX_002-8QE04PURMAT98515149延長ケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
NEW 6FX_002-8QE08PVCMAT97515132延長ケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文
6FX_002-8QE08PURMAT98515150延長ケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文

PUR外被のSiemens OCC対応ハイブリッドケーブル


Siemens対応ハイブリッド複合ケーブル (ベーシックケーブル)

メーカー製品番号外被
材質		イグス　製品番号ケーブルタイプ線心数、導体断面積
[mm²]		外径
[mm]		曲げ半径
6FX_002-8QN04PURMAT98515147ベーシックケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
6FX_002-8QN08PURMAT98515148ベーシックケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文

Siemens対応ハイブリッド複合ケーブル (延長ケーブル)

メーカー製品番号外被
材質		イグス　製品番号ケーブルタイプ線心数、導体断面積
[mm²]		外径
[mm]		曲げ半径
6FX_002-8QE04PURMAT98515149延長ケーブル(4Gx0.34+(2Cx0.34)S+(4CxAWG26)S)S     10.010.0xd注文
6FX_002-8QE08PURMAT98515150延長ケーブル(4Gx0.75+(2Cx0.5)S+(4CxAWG26)S)S     11.010.0xd注文

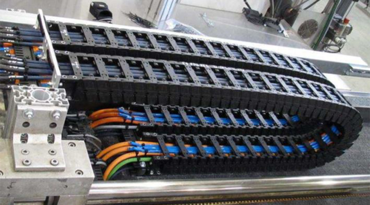

負荷試験でのイグスケーブル

ハイブリッドドライブケーブルのメリット

全レディーケーブルに使われているチェーンフレックスは最大36ヶ月無償交換保証付き

すべてのチェーンフレックスは、エナジーチェーン内での高速・高加速使用向けに作られています。 このため、絶縁体や外被を始めとした各材料は、一般的な可動向けケーブルよりもはるかに高品質なものが選ばれています。   これら構造体は、3,800m²の社内試験施設で試験され、常に数百万回往復の耐久試験をパスしなければなりません。 これが、当社のケーブルと他社のケーブルの違いです。   ハイブリッドケーブルでは、優れたシールドコンセプトが非常に重要です。

業界最大規模の試験施設について

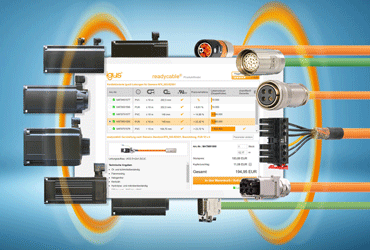

最適なモータケーブルを探す

Bosch Rexroth レディーケーブル製品ファインダー：すべてのモータケーブルの耐用年数を直接計算します。


詳しくはこちら

ケーブルはメートル単位で販売

チェーンフレックス ポートフォリオ チェーンフレックスケーブルは、エナジーチェーン内やロボット用途向けの可動ケーブルで、最大36ヶ月の無償交換保証付きです。 メートル単位で販売されている、未ハーネスハイブリッドケーブルはこちら。
ケーブル一覧へ

すぐに取付可能なエネルギー供給システム

ハーネス、セクショニング済みエナジーチェーン「レディーチェーン」 当社のレディーチェーンなら、ハーネス組立済みですぐに取り付けられる状態で納品します。 これにより、社内プロセスコストを大幅に削減でき、コアコンピテンシーに集中することができます。
レディーチェーンについてさらに詳しく
