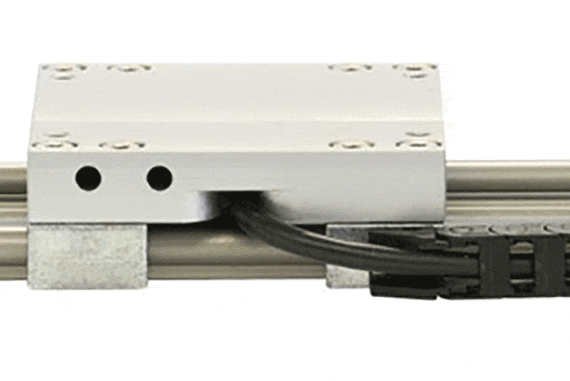

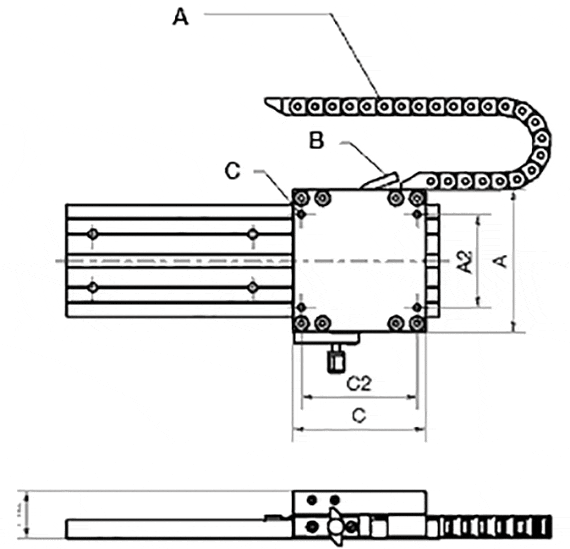

外部信号出力に対応したすぐに取付け可能な測定装置
4エッジトリガーモード(表示または制御の パラメータを設定、 例: IW4)で周囲温度+20°Cの場合: 最小変位: ±(0.025 + 0.02 × L) L = 測定長さ(m)、繰り返し精度: ±0.025mm
1エッジトリガーモード(表示または制御のパラメータを設定、例: IW1)で周囲温度+20°Cの場合: 最小変位: ±(0.1 + 0.02 × L) L = 測定長さ(m)、繰り返し精度: ±0.025 mm
評価ユニット内蔵の小型センサー
出力信号: 短絡無しの反転信号を持つ差動モード (A、 A/、B、B/、Z、Z/)
| センサータイプ | 定格電圧 | 出力レベル | 最大信号ライン長さ | |
|---|---|---|---|---|
| 00 | 10 - 30 V | 10 - 30 V | 30 m | |
| 01 | 10 - 30 V | 5 V (TTL ラインドライバー) | 50 m | |
| 11 | 5 V | 5 V (TTL ラインドライバー) | 10 m |
| 特長 | ||
|---|---|---|
| 測定原理 | インクリメンタル | |
| 繰り返し精度 | ± 1 増分 | |
| 極ピッチ | 5 mm | |
| センサーハウジング | 亜鉛ダイカスト | |
| 保護の種類 | IP67 | |
| 使用温度 | -10 … +70° C | |
| 最大湿度 | 95 %、非結露 | |
| 最高 速度 | 4,0 m/s | |
| 供給 VDC | 5 VDC または 10～30 VDC | |
| 電力消費 | 5 VDC: 最大 200 mA 10.. 30 VDC: 最大 150mA |
|
| 解析電子系統 内部 | 解析電子系統 内部 | |
| 出力レベル | 5 V-TTL ラインドライバーまたは 10.. 30 V_HTL | |
| ソーストラック | A、A‘、B、B‘、Z、Z‘ | |
| 最大ケーブル長さ | 最大ケーブル長さ 5V/5V-TTL = 10m
10-30V/10-30V = 30m 10-30V/5V-TTL = 50m | |
| 磁気テープに対する最大許容距離 | 2,0 mm | |
| 接続タイプ | オープンなケーブル終端 | |
