| ガイドレール | |
|---|---|
| 材質 | アルミニウム、押し出し成形 |
| 材質 | AlMgSi0,5 |
| 表面処理 | 硬質アルマイト処理アルミニウム、50µm |
| 表面硬度 | 500 HV |
| キャリッジ | |
| 基本構造 | アルミニウム、押し出し成形 |
| 材質 | AlMgSi0,5 |
| 表面処理 | アルマイト処理アルミニウム、E6/EV1 |
| スライド部 | メンテナンスフリーのベアリング材質 イグリデュールJ |
| ボルト、ばね | ステンレス |
| カバー | 樹脂(TW-01/TWA-01)、スチール(TW-02) |
| 最大表面速度 | 15 m/s |
| 使用温度範囲 | -40 ℃～+90 ℃ |
慣性が小さく、転がりパーツを使用しないため、高加速と超高速走行（短時間であれば最高30m/s）が可能。
無潤滑なため、汚れが潤滑剤に巻き込まれることがなく、汚れに強い。
潤滑剤による汚染がないため、食品や医薬品、クリーンルーム等に最適。
錆びに強く、水中での使用にも適する。
高圧洗浄も可能。
減振性、低騒音。
硬質アルマイト処理アルミニウムとイグリデュールJとの組合せでは、最小トルクが特に小さい。
一般的なボール式リニアガイドの代替として、もしくは組合わせて使用可能。
ここでは技術的意味における「表面」を意味します。外観、見た目の色にはめっき・表面処理の厚さにより多少の差異が生じることがあります。

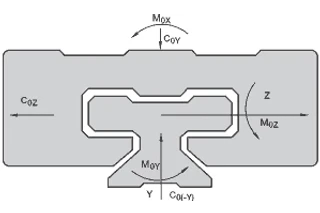

| タイプ | C0Y | C0(-Y) | C0Z | M0X | M0Y | M0Z |
|---|---|---|---|---|---|---|
| [kN] | [kN] | [kN] | [Nm] | [Nm] | [Nm] | |
| 04-07 | 0,2 | 0,2 | 0,1 | 1,2 | 0,6 | 0,6 |
| 04-09 | 0,48 | 0,48 | 0,24 | 3,4 | 1,8 | 1,8 |
| 04-12 | 0,96 | 0,96 | 0,48 | 9,2 | 4,4 | 4,4 |
| 04-15 | 1,4 | 1,4 | 0,7 | 17 | 8 | 8 |
| 01-15 | 4 | 4 | 2 | 32 | 25 | 25 |
| 01-20 | 7,4 | 7,4 | 3,7 | 85 | 45 | 45 |
| 01-25 | 10 | 10 | 5 | 125 | 65 | 65 |
| 01-30 | 14 | 14 | 7 | 200 | 100 | 100 |
