OCR オフィスチェーン - マグネット、ねじ式、接着式が可能で実用的

OCR オフィスチェーンは、実用的で安全なケーブル配線を実現します。家具用チェーンの使い方は簡単で、チェーンにケーブルを押し込むだけです。取付ブラケットと粘着テープ、ねじ、マグネットを使用してエナジーチェーンを固定できるため、必要な位置に移動させることも可能です。新しい中間ブラケットを使用して、シンプルなマグネットクリップでエナジーチェーンを金属面に固定できるようになりました。

  • どの場所でも中間取付が可能
  • エナジーチェーンに簡単にクリップ留めが可能
  • マグネット、粘着テープ、ネジで固定可能
  • 時間を省略：「イージー」デザインで素早い取り付け
  • 最適化された耐摩耗性：ケーブルに優しい滑らかな内部構造
  • 柔軟なケーブル配線
  • 各チェーンリンクは可動式または固定式で使用可能
  • 2018年レッド・ドット・デザイン賞を受賞
請求フォームへ

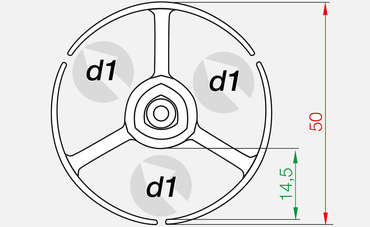

取付寸法

OCR オフィスチェーン
OCR 拡張時、可動式
内高さ [hi]: 14.5mm
ピッチ: 25mm
リンク/m: 40
上記リンク数の長さ: 1,000mm
OCR 収縮時、固定式
内高さ [hi]: 14.5mm
ピッチ: 20mm
リンク/m: 50
上記リンク数の長さ: 1,000mm

設計原理

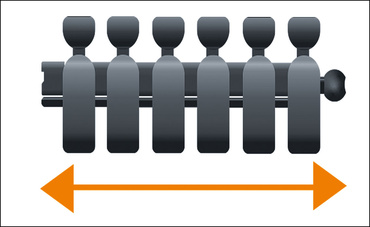

OCR オフィスチェーン OCR オフィスチェーンは、縮んだ状態においても、十分な硬さを確保しております。

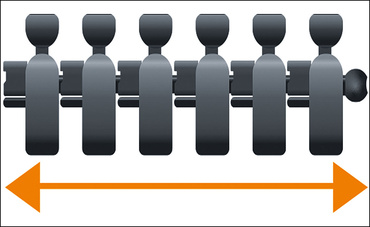

OCR オフィスチェーン OCRケーブルガイドを拡張する際は、単純に引き伸ばします。

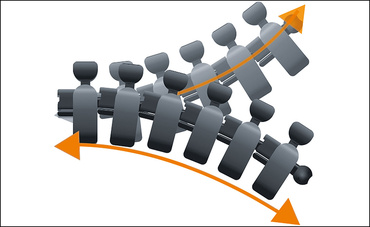

OCR オフィスチェーン 拡張時は可動式となります。

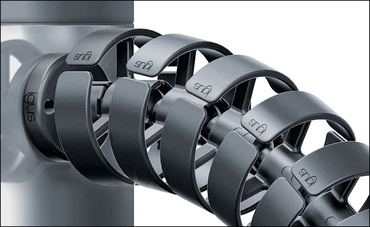

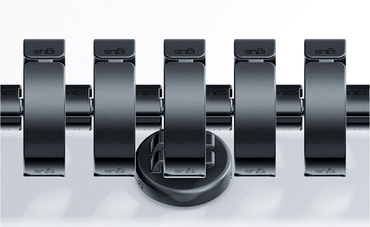

OCR オフィスチェーン 取付ブラケットは接着テープや一体型マグネットで固定します。

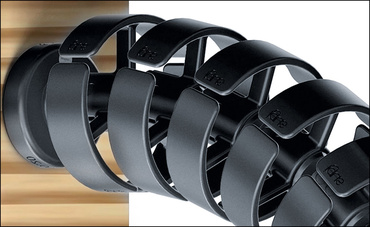

OCR オフィスチェーン 木材にも固定可能。
OCR オフィスチェーン ねじ止めも可能です。

多軸動作のOCR オフィスチェーンで素早く簡単にオフィスを整頓

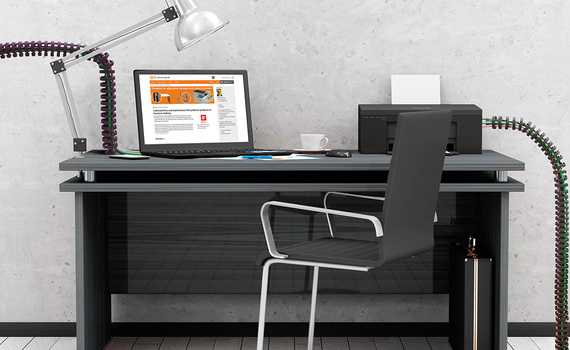

オフィスチェーンを使用した机の写真
机と壁のギャップを調整するオフィスチェーン

OCRの長さの例 | 12リンクの場合

OCR オフィスチェーン

OCR 拡張時（最大）343mm

OCR オフィスチェーン

OCR 収縮時（最小）278mm
