すべり軸受の設計知識を初心者向けに解説

すべり軸受の荷重は、面圧[p](単位MPa)で表し、ラジアル荷重はベアリングの投影面積で決まります。すべり軸受の種類や材質によって許容出来る面圧が異なるため重要な要素となっております。

面圧の計算式:
p = F / d1 · b1

F 荷重 [N]
d1 ベアリング内径 [mm]
b1 ベアリング幅 [mm]

表面速度、つまり周速はすべり軸受にとって重要な要素です。周速はメートル / 秒 [m/s] で表し、以下の方法で回転数n [rpm]から計算できます。

表面速度の計算式
v = n · d1 · π / 60 · 1,000

v = 周速 [m/s]
n = 回転数 [rpm]
d1 = 軸径 [mm]

すべり軸受については、面圧 [p] と表面速度 [v] の積を新しい数値として使用します。
PV値は摩擦熱の尺度として考えられ、すべり軸受を適正に適用するための分析手段として使用します。
PV値は「実PV値」と様々な要因を加味した「許容PV値」があります。
許容PV値は、シャフト材料、温度と運転時間の影響を受けます。

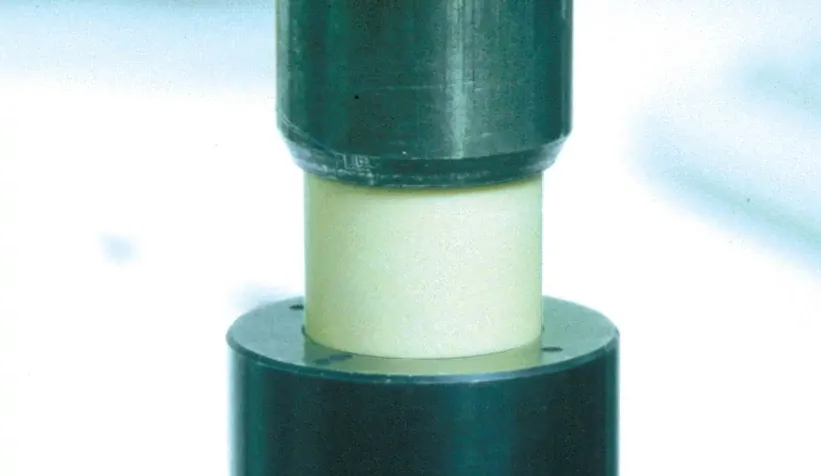

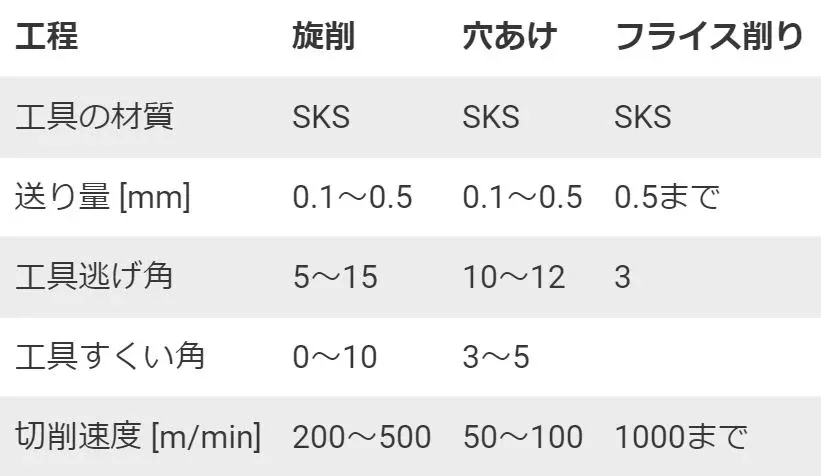

ここでは弊社すべり軸受「イグリデュール」を例にすべり軸受の組付け方を解説します。すべり軸受メーカーによって方法が異なる場合もあるため、ご使用の際には各メーカーページを参照下さい。

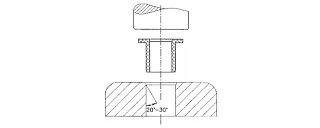

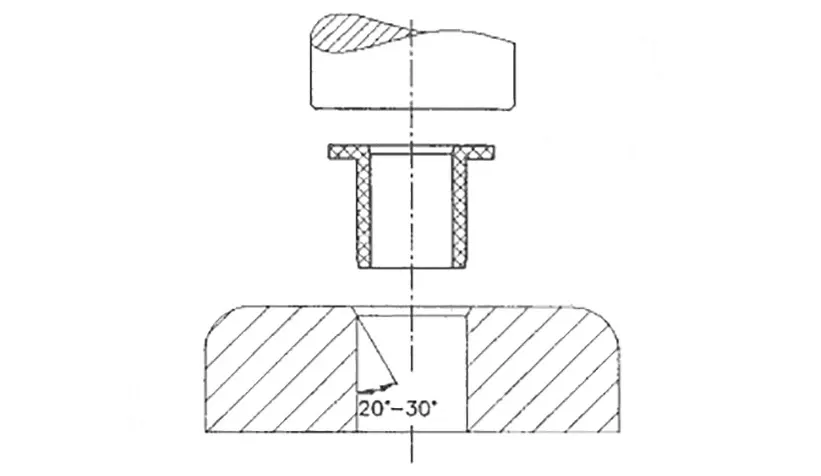

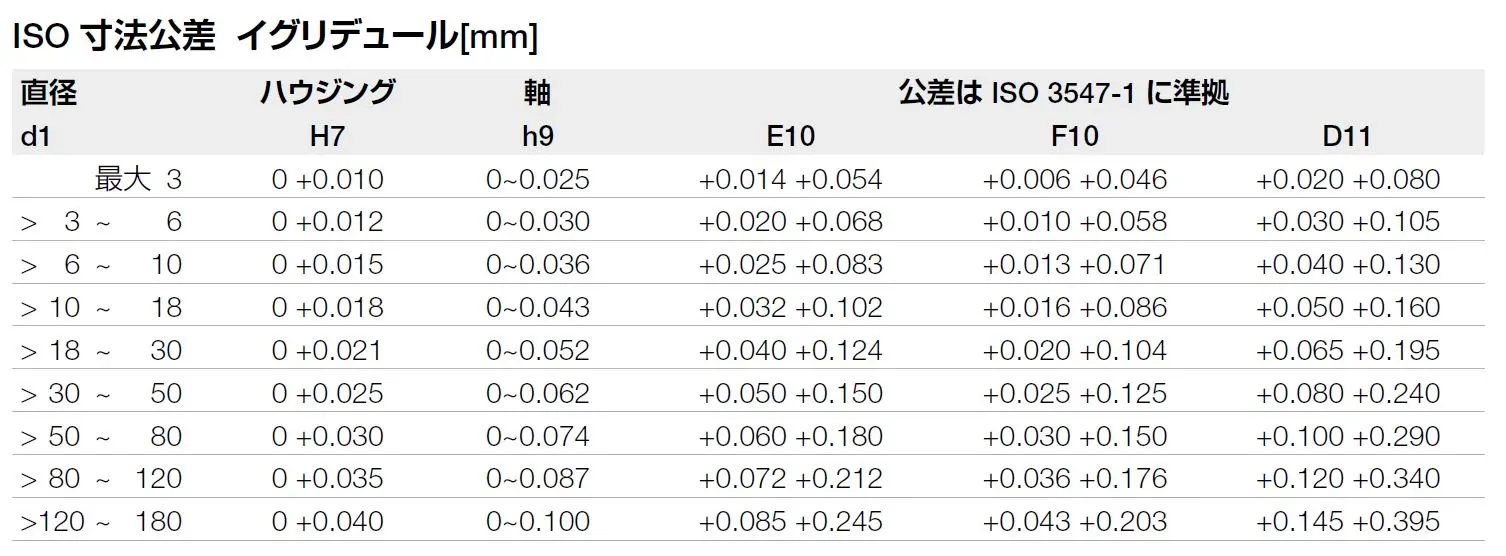

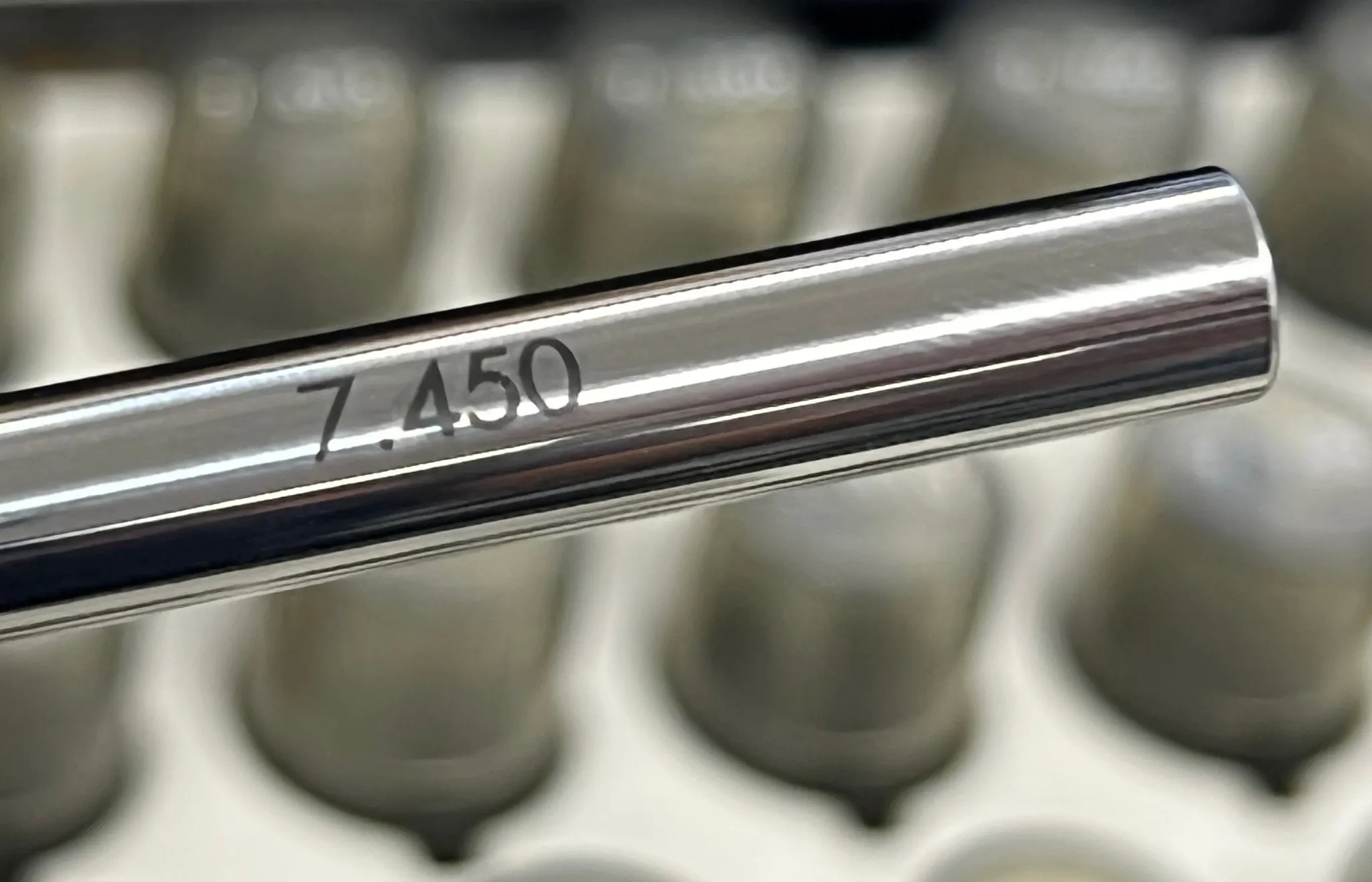

イグリデュールを取り付けるハウジング穴はすべて推奨公差（H7）で仕上げ、滑らかで凹凸がなく、必要に応じて25～30°で面取りされていなければなりません。
