舞台照明昇降装置での使用事例

岡山市にある「岡山芸術創造劇場ハレノワ」では舞台照明の昇降装置にe-spoolを採用しました。
コンパクトなデザインによる省スペース性、スリップリングを使用しない機構のためメンテナンス性が向上することが決め手となり採用に至りました。
優れた静音性もあるため、舞台演目の演出を妨げることなく稼働します。

会社名：株式会社 松村電機製作所
都道府県：東京都

従来のケーブルリール方式を使用した際には以下の課題点がありました。

• 動力用のモーターなど付帯設備があり高重量
• ブラシ部の定期メンテナンスが必要
• スリップリングの摩耗などによるケーブル通信不良
• 構成要素が多く、設備の価格が高額
• ケーブルリールに合わせた平型カスタムケーブルが必要

この課題点はe-spoolの導入ですべて解決が出来ました。

• 部品点数が少なく、重量の低減が可能
• ブラシやスリップリングを使用しないためメンテナンスフリー
• スリップリングが無いため摩耗による通信不良もなし
• シンプルな構成で従来品より安価
• 専用ケーブルを設計する必要はなく、カタログ品のケーブルを使用できる

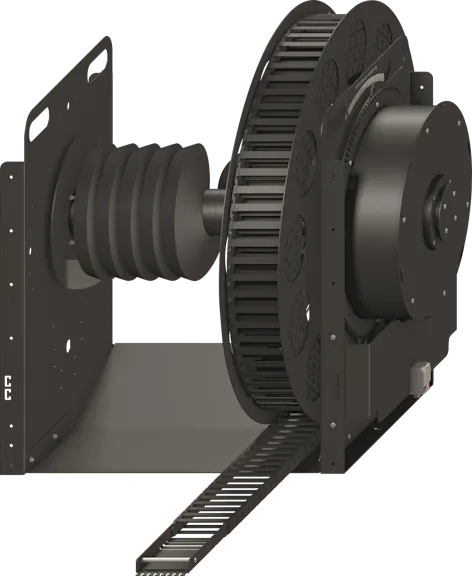

イグスのe-spoolは、設置スペースが狭く、要求が厳しい条件下でも、可搬式機械やシステムにエネルギー、データ、圧縮空気、液体を安全に供給します。

e-spoolは、ローラーによってガイドされるエナジーチェーンで構成されており、統合された保持スプリングのおかげで、エネルギー供給システムが常に適切な長さと張力を正確に確保します。
イグスのツイスターバンドは特殊構造により、あらゆる方向への動作が可能です。ツイスターバンドを使用することにより、e-spoolはスリップリングを必要としません。 これにより、データ伝送の信頼性が高くなると同時に、高い柔軟性を実現することができます。
さらに、e-spoolはすべての方向(水平、垂直、斜め)に誘導でき、エネルギーチェーンが開始位置に巻き上げられ、パスが自由のままであるため、スペースを節約できます。
