スライドテーブル(送りねじ駆動)

ドライリン スライドテーブルは、あらゆる種類の位置決めに使用できます。手動または自動で、様々なサイズの台形ねじや多条ねじによって駆動します。 移動速度は最大1.6m/分です(ねじや負荷による)。 ストローク長さは自由に選択できます。 最大ストロークは、送りねじをすべり軸受でサポートする場合1,500mm、ボールベアリングでサポートする場合1,000mmが可能です。
ドライリン スライドテーブル(送りねじ駆動)の最大許容ラジアル静荷重の比較はこちら
ドライリン スライドテーブルの型式比較表を見る(英語)
ドライリンSHT スライドテーブル

スライドテーブルSHT

  • 駆動: 台形ねじまたは多条ねじ
  • すべり軸受でサポートされた送りねじ駆動
  • スチール、ステンレスまたはアルミニウム製送りねじ
  • 正方形またはコンパクト型のキャリッジ
  • オンラインで構成可能
ドライリンSHT スライドテーブル
ドライリンSLW スライドテーブル

スライドテーブルSLW

  • ドライリンW リニアガイドがベース
  • 駆動: 台形ねじまたは多条ねじ
  • ねじれ耐性に優れた2軸一体型構造
  • 多様なオプションあり
  • 手動およびモータ駆動
ドライリンSLW スライドテーブル
ドライリンSAW スライドテーブル

スライドテーブルSAW

  • ドライリンW リニアガイドがベース
  • 駆動: 台形ねじまたは多条ねじ
  • 堅牢な構造
  • モータ付きでも提供可能
  • ボールベアリング
ドライリンSAW スライドテーブル
ドライリンSET イージーチューブ

イージーチューブSET

  • 無潤滑チューブ型スライドテーブル
  • 駆動: 台形ねじ
  • シンプルで滑らかな形状
  • アルミニウムと樹脂により軽量
  • 温度耐性+50℃まで
イージーチューブ
ドライリンSLT スライドテーブル

薄型スライドテーブルSLT

  • ドライリンTミニチュアガイドがベース
  • 駆動: 台形ねじまたは多条ねじ
  • 薄型でコンパクト
  • すき間調整可能なキャリッジ
  • 様々な送りねじオプション
ドライリンSLT スライドテーブル
ドライリンSLN/SLNV スライドテーブル

ミニチュアスライドテーブルSLN/SLNV

  • ドライリンN薄型リニアガイドがベース
  • 駆動: 台形ねじまたは多条ねじ
  • コンパクトタイプ
  • キャリッジはすき間調整可能
  • 予圧式精密タイプもあり
ドライリンSLN スライドテーブル

静音

静音

耐食性

耐食性に優れる

位置決め

位置決めに最適

最高使用温度+150°C

0~150℃

FDA準拠

食品衛生法、FDA準拠もあり

低コスト

費用対効果に優れる


送りねじ駆動とは

送りねじ駆動は、直動機構の駆動方法の1つです。 送りねじの回転運動はナットを介し、キャリッジの並進運動になります。 つまり、回転運動を直線運動に変換するのです。 送りねじ駆動が使われている事例には、車のトランクの自動開閉、トップランプや窓の開閉機構などがあります。

送りねじ駆動: メリットとデメリット

使用に適する場合

  • 簡単な位置調整
  • 過酷な環境条件
  • コスト効率に優れた、すぐに取付け可能な製品が欲しい
  • 耐食性が必要
  • 静音運転が要求される場合
ドライリン スライドテーブル(送りねじ駆動)の最大許容ラジアル静荷重の比較はこちら
ドライリン スライドテーブルの型式比較表を見る

以下の場合は他の材質をお勧めします

  • 高荷重で動きが速い場合
  • 位置精度 < 0.1mmが求められる
  • 連続運転で高い走行特性が必要

送りねじの材質

すべてのドライリン直動ユニットには、スチール製とステンレス製のセルフロック機能付き台形送りねじを組み込むことができます。 ご希望により、特殊用途向けに硬質アルマイト処理アルミニウム製にすることもできます。
オプションとして、送りねじ駆動のSHT、およびドライリンWをベースにしたSLWシリーズをステンレス製の多条ねじで構成することもできます。 このオプションにより、より高効率になり高速に対応しますが、セルフロック機能はありません。
スライドテーブルの送りねじ材質

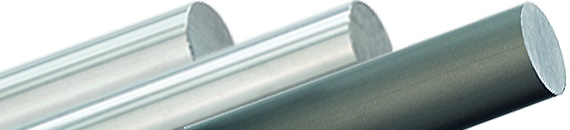

軸材質

硬質アルマイト処理アルミニウム製の軸が、標準タイプとして最もよく使われています。 短納期で低摩擦係数および低摩耗のためです。 送りねじ駆動のスライドテーブルSHTでは、アルミニウム製軸の他、スチール製あるいはステンレス製軸も可能です。
スライドテーブルの軸材質

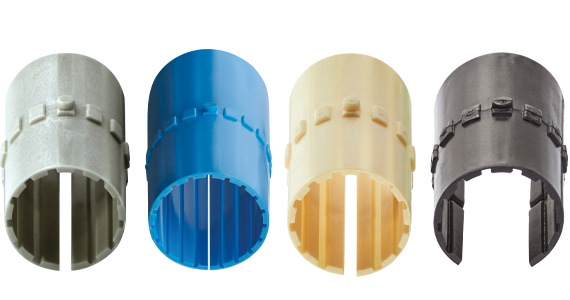

ベアリング材質

無潤滑でメンテナンスフリー。これは、ドライリン ドライブユニットのすべての軸受け箇所に当てはまります。 オプションで、最高使用温度+180℃のイグリデュールXもご利用いただけます。 FDA準拠のパーツが必要な場合は、イグリデュールA180で対応できます。

スライド部についてさらに詳しく
直動ユニットのスライド部材質

送りねじ駆動用モータ

上述の自動車の自動開閉トランクの例からも分かる通り、様々な調整の自動化により電動送りねじ駆動はますます重要になりつつあります。 イグスはハイブリッド型ステッピングモータまたはDCモータ(DCギアモータ)で駆動するリニアアクチュエータを提供しています。 一体型エンコーダや、自由に配置可能な近接スイッチもあります。 イグスのリニアアクチュエータは、すぐに設置・接続できる組立品です。 クリーンで汚れに強い運転もメリットです。 イグスのモータ一覧からお客様の用途に合った効率的で精密な製品をお探しください。
送りねじ付きステッピングモータについて詳しく
ドライリンE 送りねじ付きステッピングモータ

送りねじ付きリニアアクチュエータ

送りねじ駆動の正しいモータ調整

イグスのガイドでは、モータ、エンコーダ、ブレーキなどの電気接続をリニアアクチュエータ(送りねじ駆動)と最適に調整する方法を説明しています。
イグスでは(モーターを後ろから見たときの)角度でアライメントを定義しています。


お客様の採用事例・使用事例

さらに詳しく

経済的なドライリン エコシリーズ

エントリーモデル | ドライリン エコシリーズ

簡単な位置決めや調整機構向けの経済的なスライドテーブル。
ドライリン ドライブユニット組立動画

組立動画 | ドライリン ドライブユニット

ドライリン ドライブユニット組立のヒント。
スリーブサンプル請求 | スライドテーブルSLW

スライドテーブルSLWのスリーブサンプル請求

ドライリン スライドテーブルSLWのスリーブサンプル請求。
ドライリン スライドテーブル用アクセサリ

スライドテーブルおよびリニアアクチュエータのアクセサリ

ドライリン スライドテーブルの操作、組み立て、電動用などのアクセサリ
