ESD対策用エナジーチェーン

１

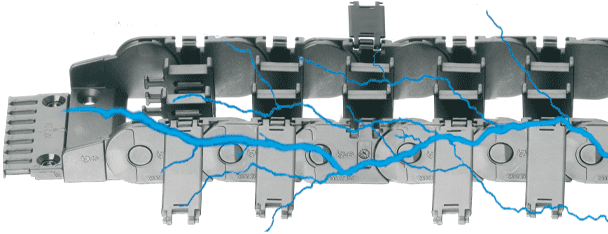

導電性ESD材質で作られたエナジーチェーンは、電子部品またはアセンブリーの製造プロセスにおける静電気放電を回避するために使用されます。特殊材質イグミッドGCを用いたエナジーチェーンの帯電防止性能の測定は、1992年にブラウンシュヴァイクのPTB（ドイツ物理工学研究所）とともに実施され、DIN53482および産業団体連合会による静電気ガイドラインZH1/200の認証を受けました。1998年、1999年には追加の認証を受けています。

ESD製品の特長

最も過酷な条件下で、1,000万回以上の往復運動の検証試験を実施
接続部品と内部仕切りが付いたESD仕様の開閉式エナジーチェーンは、在庫品から入手可能
標準化された製品 ― イグミッドESD
防爆エリアでの長年にわたる使用実績
最短納品時間：7:00～20:00 注文および配達サービス

E2/000 ESD

幅広い用途に対応する2パーツ構成のエナジーチェーン

１

igusのケーブルキャリアに青いESDラインと21の表示。

1500 ESD型

内高さ hi：21mm
内幅 Bi：15～80mm
曲げ半径 R：38～145mm
ピッチ：33.3mm

１

青い放電ラインを示した2500シリーズのESDケーブルキャリア。

2500 ESD型

内高さ hi：25mm
内幅 Bi：25～125mm
曲げ半径 R：55～175mm
ピッチ：46mm

１

ESDマーク付きのケーブルベアと高さ35 mmの表示。

2700 ESD型

内高さ hi：35mm
内幅 Bi：50～125mm
曲げ半径 R：63～150mm
ピッチ：56mm

１

E4.1 ESD

あらゆる作業内容に対応するシリーズ

１

ESD対応のE4.21ケーブルキャリアに、青い静電放電経路が示されている。

E4.21 ESD型

内高さ hi：21mm
内幅 Bi：30～70mm
曲げ半径 R：48～100mm
ピッチ：30.5mm

E4.21 ESD型へ

１

青で示した放電経路とサイズ28のESDケーブルチェーン。

E4.28 ESD型

内高さ hi：28mm
内幅 Bi：40～125mm
曲げ半径 R：55～125mm
ピッチ：46mm

E4.28 ESD型へ

１

E4.32シリーズのケーブル保護チェーン。ESD保護と導電パターンの断面図。

E4.32 ESD型

内高さ hi: 32mm
内幅 Bi: 50～200mm
曲げ半径 R: 63～250mm
ピッチ: 56mm

E4.32 ESD型へ

１

E4.42ケーブルキャリアに、青い線で電磁場を示しています。

E4.42 ESD型

内高さ hi：42mm
内幅 Bi：50～200mm
曲げ半径 R：75～250mm
ピッチ：67mm

E4.42 ESD型へ

１

E4.56のケーブル保護チェーン。青い電磁干渉の表示と56 mmの寸法。

E4.56 ESD型

内高さ hi：56mm
内幅 Bi：75～300mm
曲げ半径 R：135～250mm
ピッチ：91mm

E4.56 ESD型へ

１

ESD対応のE4.80ケーブルキャリア。青いラインと80の寸法表示付き。

E4.80 ESD型

内高さ hi：80mm
内幅 Bi：75～300mm
曲げ半径 R：200～300mm
ピッチ：111mm

E4.80 ESD型へ

ジッパー ESD

素早いジッパー開閉

１

ESD保護付きケーブル保護チェーン、寸法10.3 mm。

07 ESD型

内高さ hi：10.3mm
内幅 Bi：10～50mm
曲げ半径 R：18～38mm
ピッチ：20mm

１

青で示した放電経路と15の寸法を備えたESDケーブルキャリア。

09 ESD型

内高さ hi：15mm
内幅 Bi：16～50mm
曲げ半径 R：28～48mm
ピッチ：20mm

E2 マイクロ ESD

最小寸法

１

E2C ESDケーブル保護チェーンに青い静電気放電の表示と10,6の寸法表記。

E2C.10 ESD型

内高さ hi：10.5mm
内幅 Bi：16～30mm
曲げ半径 R：18～38mm
ピッチ：20mm

E2C.10 ESD型へ

１

ESDケーブルキャリアE2C.15。静電気放電経路と寸法14.9を表示。

E2C.15 ESD型

内高さ hi：15mm
内幅 Bi：16～30mm
曲げ半径 R：28～48mm
ピッチ：20mm

E2C.15 ESD型へ

E4/ライトESD

軽量、優れた安定性、低コスト

１

ESD対応のChainflexケーブルキャリアで、青い放電経路と62の寸法表示があります。

14240 ESD型

内高さ hi：62mm
内幅 Bi：50～200mm
曲げ半径 R：150～250mm
ピッチ：91mm

14240 ESD型へ

１

80 mmの表示があるESDケーブル保護チェーンと青いガイド線。

15050 ESD型

内高さ hi: 80mm
内幅 Bi: 75～300mm
曲げ半径 R: 150～250mm
ピッチ: 91mm

15050 ESD型へ

E6 ESD

最小27dB(A)の静音、低振動、クリーンルームに最適

１

E6.29.ESD ケーブル保護管にESDマークと稲妻の図。

E6.29 ESD型

内高さ hi：29mm
内幅 Bi：30～100mm
曲げ半径 R：55～150mm
ピッチ：22mm

E6.29 ESD型へ

１

E6.40.ESDケーブルキャリア。ESDマークと放電のイメージ。

E6.40 ESD型

内高さ hi：40mm
内幅 Bi：40～125mm
曲げ半径 R：63～150mm
ピッチ：27.8mm

E6.40 ESD型へ

１

E6.40.ESDケーブルキャリア。ESDマークと放電のイメージ。

E6.52 ESD型

内高さ hi：52mm
内幅 Bi：40～125mm
曲げ半径 R：75～150mm
ピッチ：30mm

E6.52 ESD型へ

１

トライフレックスR ESD

特にロボット向け、密閉式向け

１

TRC ESD ケーブル保護チェーンに青い静電放電が描かれている。

TRC.40 ESD型

内高さ Bi 1：15mm
内高さ Bi 2：13mm
曲げ半径 R：58mm
ピッチ：13.9mm

トライフレックスR ESD型チェーンへ

１

TRC e-skin ケーブル保護システム。電磁シールドが見え、寸法図付き。

TRC.60 ESD型

内高さ Bi 1：22.5mm
内高さ Bi 2：19.5mm
曲げ半径 R：87mm
ピッチ：20.4mm

トライフレックスR ESD型チェーンへ

１

ESD仕様のTRCケーブル保護チェーンと寸法図。

TRC.70 ESD型

内高さ Bi 1：28mm
内高さ Bi 2：24mm
曲げ半径 R：110mm
ピッチ：25.6mm

トライフレックスR ESD型チェーンへ

１

e-skin flat ESDリボンケーブル

クリーンルーム内の静電気に弱い部品に使用、ISOクラス1までのクリーンルーム対応

１

e-skin flat ESD、ESD警告マークとクリーンルーム表示付き。

内高さ hi：12mm
外高さ ha：13mm
部屋数：2～6
ケーブル径：10mm

e-skinフラットESDへ

１

ESD対応エナジーチェーンに青い放電ラインが重なっている。

ESDの情報

ESD取付図で、複数の配線方法におけるケーブル誘導と接地点を示しています。

ESD組み立て説明

ESDの組立方法を見る

エナジーチェーンが可動機械内のケーブルを案内します。

より多くのエナジーチェーン

より多くのエナジーチェーン

イグス試験施設でESD試験を実施

作業場のESD試験装置で、測定機器とケーブル保護チェーンがある。

静電気は、潜在的に発生するエネルギーですが、これを放電するために、イグスでは、敏感な電子部品の製造や、爆発の危険性のある環境（ATEX）では、イグミッド ESD材質を使用することを推奨しています。

イグミッドESD は、一定の機械的要件においては、標準材質のイグミッドGよりも優れており、イグス技術センターで、1,000万サイクル以上の検証試験を実施しています。

注：TÜV Rheinland 557/ Ex 125071309.00 / 17の声明によると、イグスのエナジーチェーンは、指令指令2014/34/EUの適用範囲には該当しません。
